径向七缸星型永磁发动机结构设计

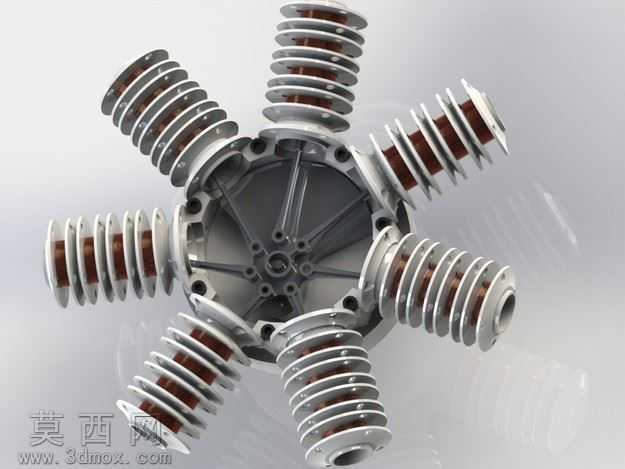

本作品为径向七缸星型布局的永磁发动机原型三维建模成果，建模过程围绕磁驱动力的核心原理展开，先完成中心轮毂主体的基准建模，精准绘制中心辐条式支撑结构的安装定位孔、加强筋走线，确保七个缸体的安装位呈正七边形均匀分布，角度公差控制在0.1度以内，保证各缸磁作用力的对称平衡。缸体部分采用分层建模逻辑，外层散热鳍片逐片绘制螺旋排布的曲面，通过阵列命令完成单缸数十片鳍片的生成，同时还原鳍片间的通风间隙，兼顾散热结构的仿真还原与模型轻量化；缸体内部预留磁体安装腔、活塞杆导向通道的结构，还原永磁动力单元的装配空间。建模全程采用参数化设计逻辑，各部件的装配约束采用同轴、面贴合等完全定位方式，可直接用于后续的运动仿真验证，模拟磁体斥力驱动下的曲轴联动运转状态。材质渲染阶段针对不同部件匹配对应材质：中心轮毂采用铸铝哑光材质，还原金属壳体的磨砂质感与细微铸造纹理；散热鳍片采用亮面铝合金材质，表现金属切削后的光泽感与边缘高光；缸体内部磁体部分采用深棕红哑光材质，区分永磁体与金属结构的视觉差异；整体渲染采用柔光侧打光，突出星型结构的放射状层次感，将散热鳍片的层叠纹理、中心轮毂的加强筋结构清晰呈现，同时添加细微的环境反射效果，提升模型的真实感。设计过程中历经多轮版本迭代，先后调整了缸体长度、鳍片间距、磁体安装位的角度参数，最终版本优化了各缸磁路的对称布局，减少运转过程中的径向受力不均问题，同时选用塑料、铝、镁等常见工程材料作为原型制作的参考材质，匹配实验原型的加工可行性，模型完整还原了永磁发动机从中心动力输出到各缸磁驱单元的全部结构细节，可用于原理展示、结构验证以及相关科普教学场景。
