轻量化通用电气发动机托架结构设计

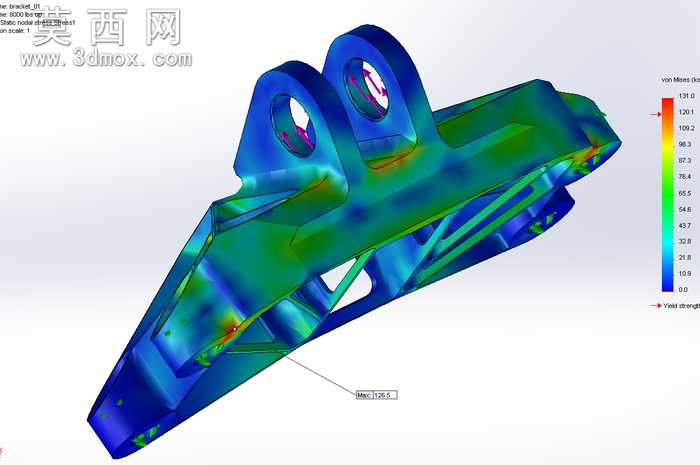

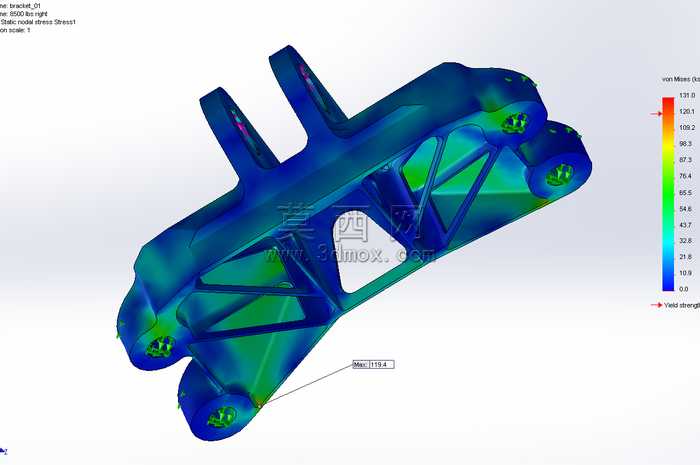

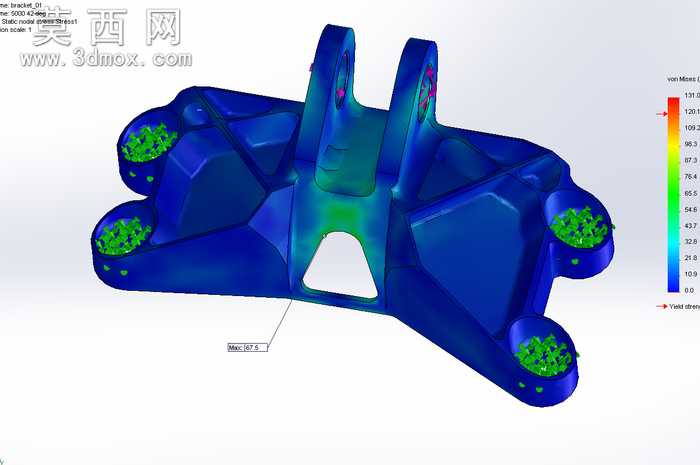

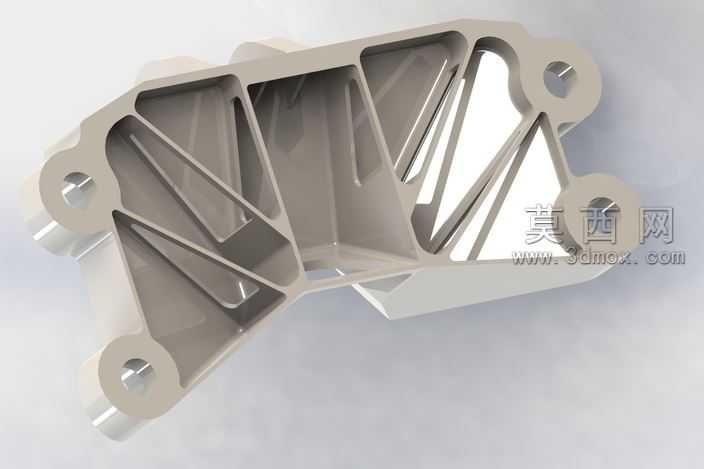

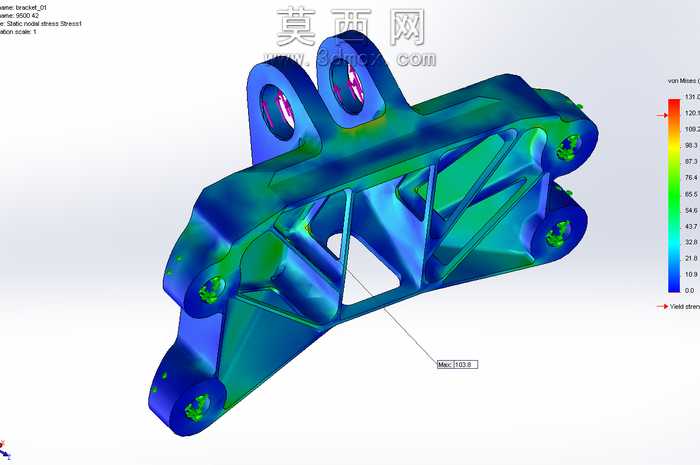

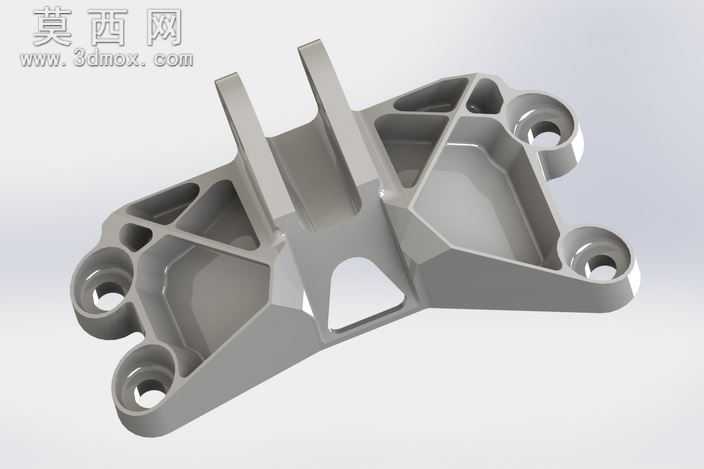

本作品为通用电气配套的发动机托架三维建模作品，建模过程围绕轻量化与结构强度的平衡展开设计。建模阶段首先基于发动机安装点位的空间坐标，确定托架的安装孔位基准，三个带通孔的安装凸台作为核心定位特征，孔位周边做加厚凸缘处理，保障螺栓锁紧时的结构强度，避免安装应力集中导致的部件开裂。主体承力结构采用拓扑优化思路设计，在非主要承力区域做大面积镂空挖槽处理，通过不规则的加强筋布局构建传力路径，将安装点位的受力均匀分散至整个托架主体，在保障结构刚性满足发动机运行工况载荷要求的前提下，实现了显著的减重效果，最终成品重量控制在455克左右，相较初始实心构型减重幅度超过77克，大幅降低了配套部件的整体重量。材质渲染阶段采用哑光银灰色金属材质模拟铸铝构件的表面质感，对安装孔内壁、筋条棱边做细微的倒角高光处理，还原机加工部位的金属光泽，整体渲染效果贴近实际量产零部件的真实外观，清晰展现结构的细节特征。托架上部设置两处平行的立式卡接凸筋，用于与发动机对应部位做卡接定位，凸筋根部做圆弧过渡处理，避免应力集中导致的断裂风险；托架主体的承力面采用渐变厚度设计，靠近安装孔位的区域厚度更大，向边缘区域逐步减薄，配合镂空区域的三角形加强筋结构，在控制重量的同时最大化提升抗扭、抗弯性能。整个建模过程严格遵循机械设计的工艺要求，所有棱边均做圆角过渡处理，避免尖锐边角带来的应力集中问题，所有安装孔位的尺寸、间距均匹配通用电气发动机的配套安装标准，可直接用于后续的工程验证、3D打印样件制作或者开模生产参考，结构设计兼顾了性能、重量与加工可行性，是典型的面向轻量化需求的机械承力构件设计。
