通用电气轻量化航空发动机支架结构设计

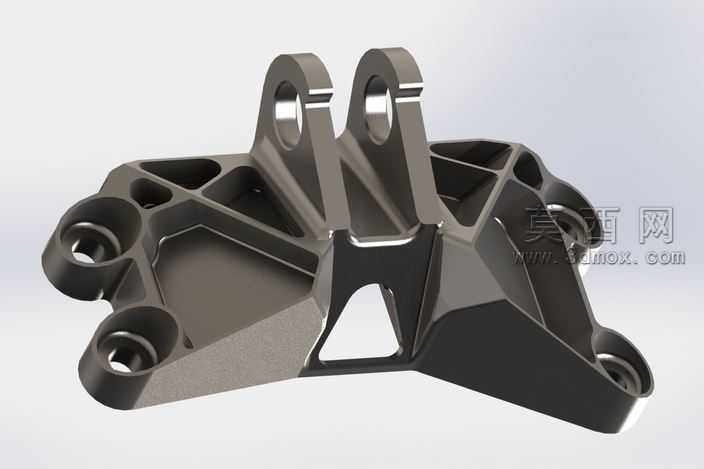

本作品为通用电气航空发动机配套支架的三维结构设计，整体采用拓扑优化思路完成构型搭建，在三维建模阶段严格遵循航空零部件的载荷边界要求，先通过受力仿真确定核心传力路径，再围绕主承力区域逐步构建实体结构，剔除所有非必要的冗余材料区域。建模过程中对支架的安装接口做了精准参数化控制，上部两组铰接耳孔的同轴度、孔径公差均按照航空装配标准设定，下部三组安装固定孔的位置度与周边避让空间也做了同步校核，确保后续装配环节不会出现干涉问题。材质设定选用航空常用高强度铸造钛合金，渲染阶段采用金属磨砂质感搭配亚光深灰漆面效果，通过光影层次凸显支架的镂空加强筋、三角传力肋等结构细节，直观呈现轻量化设计的构型特征。结构设计上采用一体化镂空构型，将传统实体支架的非承力区域全部替换为桁架式镂空结构，在主传力路径上保留连续的实体承力梁，铰接耳位置做了局部加厚处理并搭配环形加强边，固定孔周边设置了环形凸台来分散安装压紧应力，中间区域的三角镂空肋既有效降低了整体重量，又能保证各个方向的载荷可以顺畅传递到安装基座。设计过程中反复迭代了多轮拓扑优化结果，对比了不同镂空构型的刚度、强度表现，最终版本在满足所有静动态载荷要求的前提下，将整体重量控制在443克，相比传统同载荷等级的实体支架减重幅度超过八成，同时兼顾了铸造工艺的可行性，所有镂空区域的拔模角度、壁厚过渡都做了工艺适配，避免出现铸造壁厚突变、应力集中的问题，整体结构既满足航空发动机的严苛使用要求，也符合现代机械零部件轻量化、集成化的设计趋势。
