折叠式内外径测量半径规三维建模设计

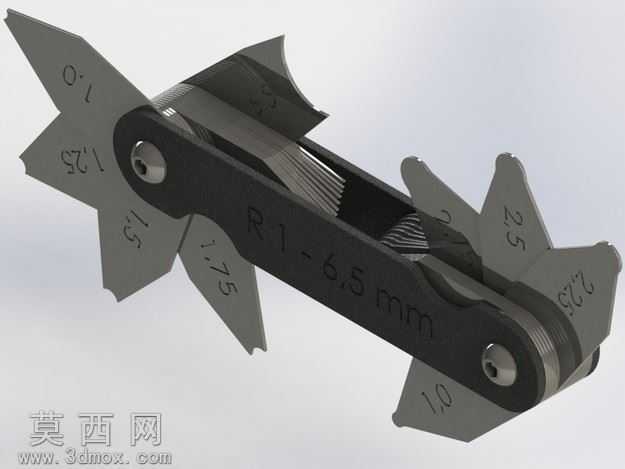

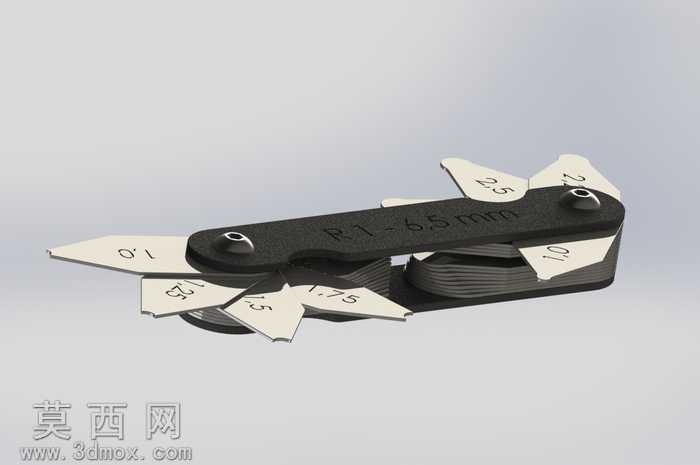

本作品为折叠式半径测量规（又称半径卡尺）的三维参数化建模作品，建模过程严格遵循实物量具的结构逻辑与尺寸规范，完整还原了该款R1-6.5mm量程半径规的全部结构细节。建模阶段首先通过基准面搭建确定整体装配骨架，以中心铰接轴为装配基准，分别完成两侧护板、多组不同半径规格的测量片、铰接紧固螺钉、端部限位结构的独立零件建模。每一片测量片都严格按照对应测量半径做精确的曲面裁切，测量端的内弧、外弧轮廓分别匹配内半径、外半径的测量需求，片体上的规格标识采用包覆特征实现，还原实物的蚀刻标识效果，保证标识位置、字号比例与实物一致。材质与渲染阶段，针对不同零件做了区分化材质设定：测量片采用高碳量具钢材质，添加细腻的磨砂金属质感与轻微的边缘倒角反光，还原量具钢淬火后的哑光金属质感；两侧护板采用发黑处理的冷轧钢材质，表面添加细微的拉丝纹理与哑光黑涂层质感，护板上的量程标识做凹刻填漆效果；铰接螺钉采用不锈钢材质，添加端面内六角孔的细节与金属高光效果；整体渲染采用柔和的影棚光源，添加柔和的环境遮蔽效果，清晰展现各层测量片的堆叠层次与铰接转动的间隙结构，同时避免过度反光掩盖结构细节。结构设计上完整还原了折叠式半径规的铰接转动结构，所有测量片可绕中心轴转动展开或收纳，片体之间预留合理的转动间隙，端部的限位结构保证测量片展开到工作位置时可精准定位，不会出现过转偏移；护板的弧形边缘做了符合人体工学的圆角处理，还原实物握持的舒适感。整个建模过程全程保证尺寸精度，各测量片的半径值严格对应标注规格，装配关系完全符合实物的装配逻辑，既可以用于机械测量教学的演示素材，也可作为五金量具产品设计的参考模型，完整展现了这类便携折叠式半径测量工具的结构特点与设计逻辑，清晰呈现了多片叠装铰接类量具的典型结构形式。
