流体机械用离心式叶轮三维设计模型

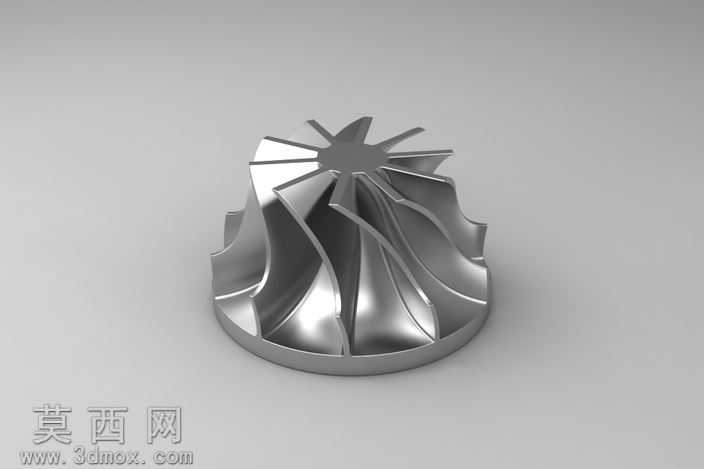

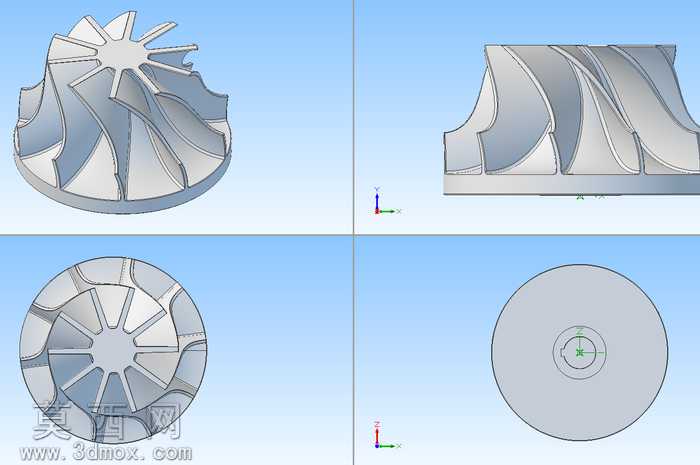

本模型为流体输送设备核心部件离心式叶轮，采用三维参数化建模方式完成整体结构构建，建模过程中优先保证叶片型线的流体力学合理性，通过曲面放样、曲率连续约束完成扭曲叶片的造型，确保叶片工作面与背面的曲面过渡顺滑无折角，避免流体在流道内产生不必要的涡流损失。模型整体为一体式结构，包含轮盘、均匀分布的扭曲叶片、中心定位安装凸台三个核心部分，叶片数量经过流体性能匹配设定，相邻叶片间形成平滑收敛的流道，从叶轮中心入口处沿径向向外逐渐扩展，适配流体从轴向进入、径向流出的离心式做功逻辑。材质设定上模拟铸造不锈钢的金属质感，渲染阶段采用高反射金属材质，配合柔和的影棚布光展现叶片曲面的曲率变化，清晰呈现叶片前缘的圆角处理、后缘的厚度渐变细节，以及轮盘与叶片衔接处的圆角过渡结构，避免应力集中的结构设计在模型中得到完整还原。建模过程中对安装基准面做了严格的同轴度约束，中心安装孔的定位基准与叶轮旋转中心完全重合，保证后续装配时的动平衡精度基础；叶片与轮盘的结合处采用等半径圆角过渡，既符合铸造工艺的脱模要求，也能降低部件运行时的应力集中风险，提升部件使用寿命。整体模型的结构尺寸遵循常规离心泵叶轮的比例规范，入口直径、叶片出口宽度、轮盘外径的比例符合水力设计的常规参数区间，可作为流体机械设计阶段的结构参考、教学演示的具象模型，也可用于后续的有限元分析、流体仿真的基础几何模型，模型的曲面精度满足工业级渲染与工程分析的双重要求，无破面、重叠面、非流形几何等建模缺陷，各特征参数可根据实际设计需求进行调整修改，适配不同流量扬程参数的泵类产品设计场景。
