高剪切均质机工业流体处理设备结构设计

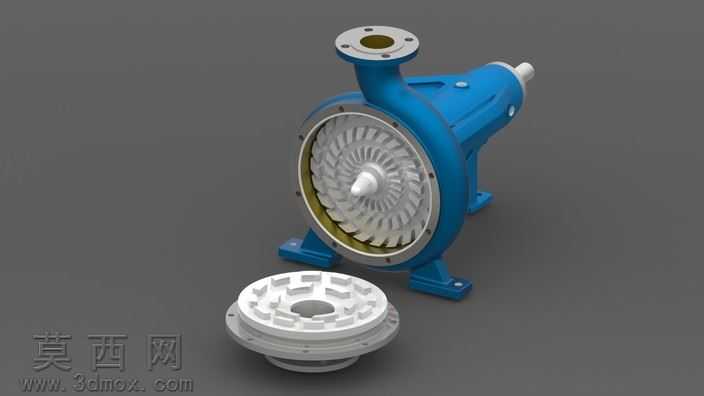

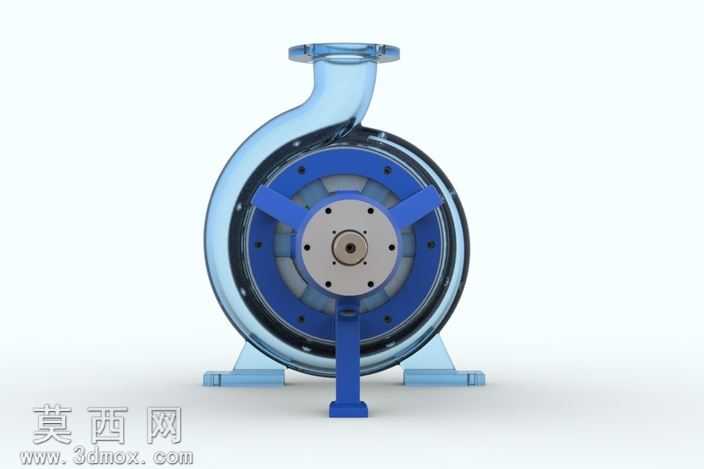

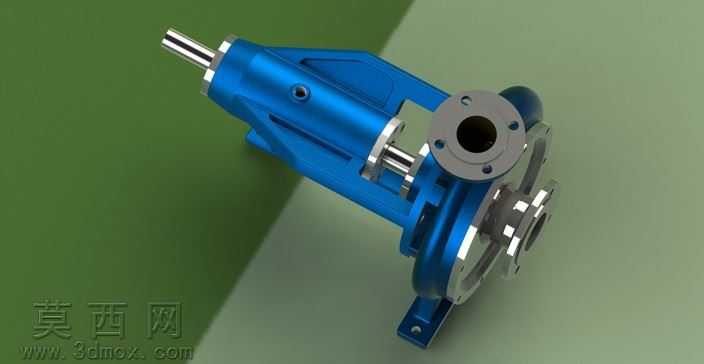

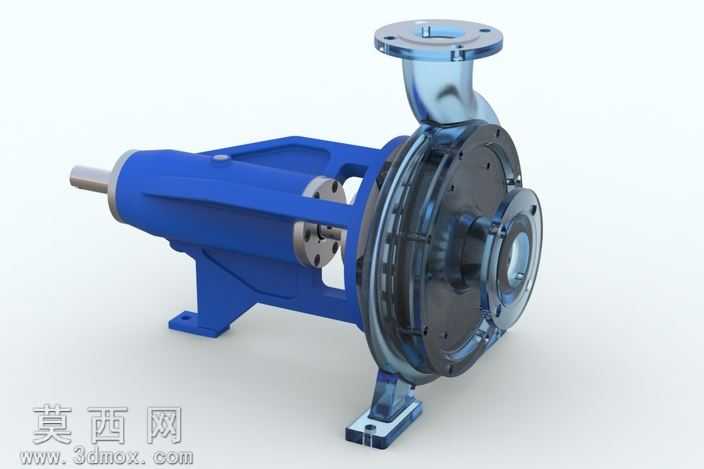

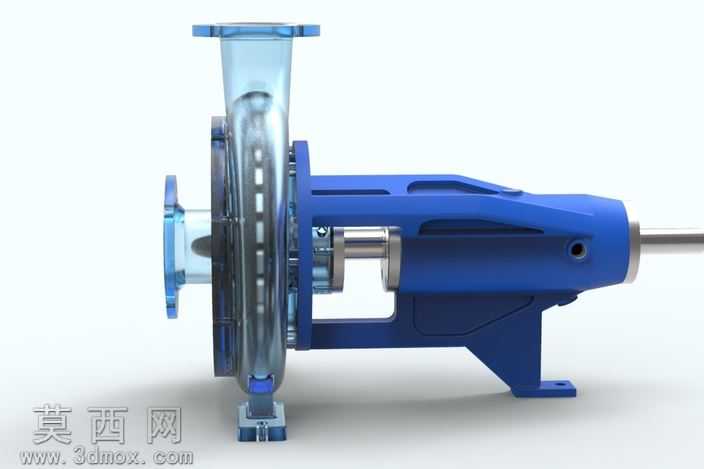

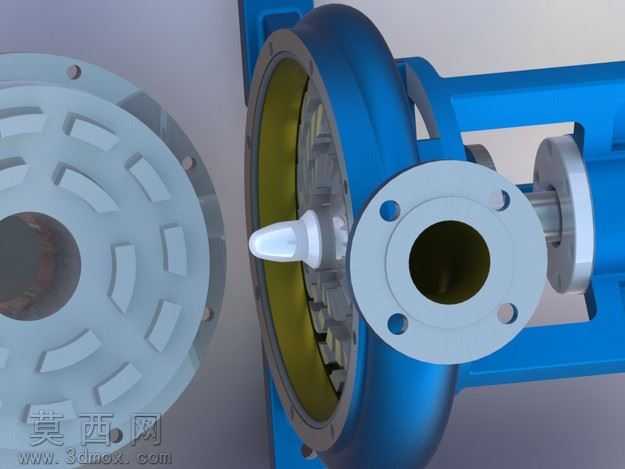

本作品为高剪切均质机的三维结构设计，建模过程中严格遵循工业流体处理设备的设计规范，首先通过基准面定位完成整体装配骨架的搭建，依次完成蜗壳流道、叶轮剪切组件、支撑机架、进出口法兰、主轴密封结构等核心部件的参数化建模，每一处结构尺寸均匹配实际均质设备的加工装配公差要求。材质渲染阶段，针对过流部件采用半透明浅蓝色工程塑料质感呈现，清晰展示内部流道的走向与剪切腔的内部构造，叶轮与端盖部件采用深蓝色金属烤漆材质，机架支撑结构采用哑光蓝色金属材质，紧固件与主轴部件采用不锈钢金属质感，不同材质的粗糙度、反光度参数经过反复调试，既区分了不同部件的功能分区，也直观呈现了设备的装配层次。结构设计上，采用单级悬臂式剪切叶轮结构，蜗壳流道采用渐扩式水力设计，能够有效降低流体在腔体内的紊流损耗，进出口法兰采用标准管道连接尺寸，可直接对接工业生产管线，底部支撑脚设置有安装定位孔，方便设备的现场固定安装，端盖部分采用快拆式螺栓连接结构，便于后期设备的维护与易损件更换。设计思路围绕高剪切均质的核心功能展开，重点还原了剪切腔内部的动静叶轮配合间隙，确保模型能够直观展示设备通过高速剪切实现物料均质、乳化、分散的工作原理，整体装配过程严格按照实际设备的装配顺序进行约束，所有运动部件均保留了合理的装配间隙，不存在结构干涉问题，既可以作为工业设计展示的渲染素材，也可作为设备结构学习、非标设备改造的参考模型，完整呈现了高剪切均质机从外部壳体到内部核心剪切组件的全部结构细节。
