手扶式饲草收割作业设备结构设计

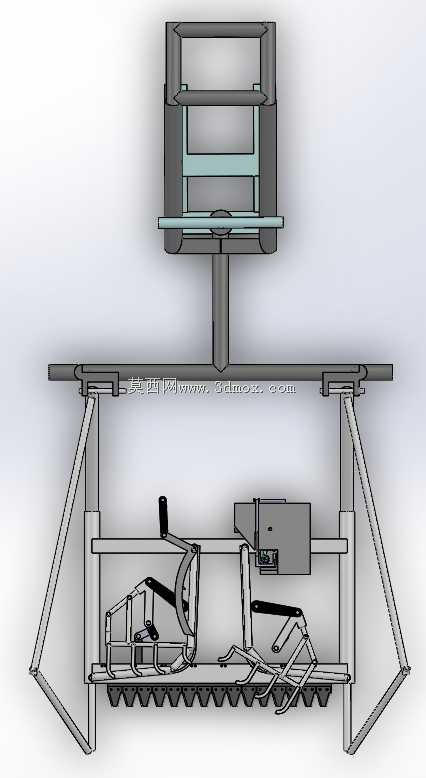

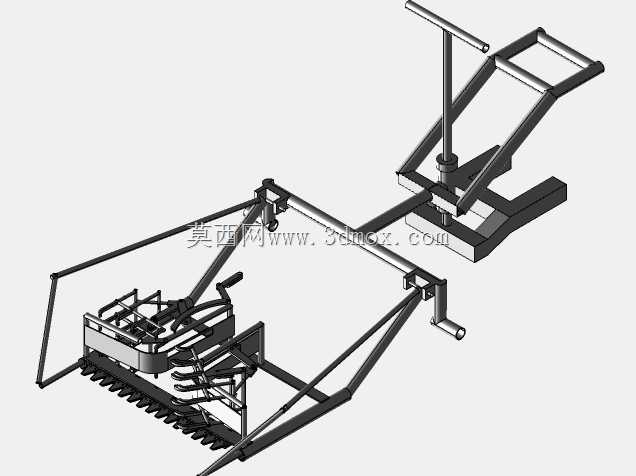

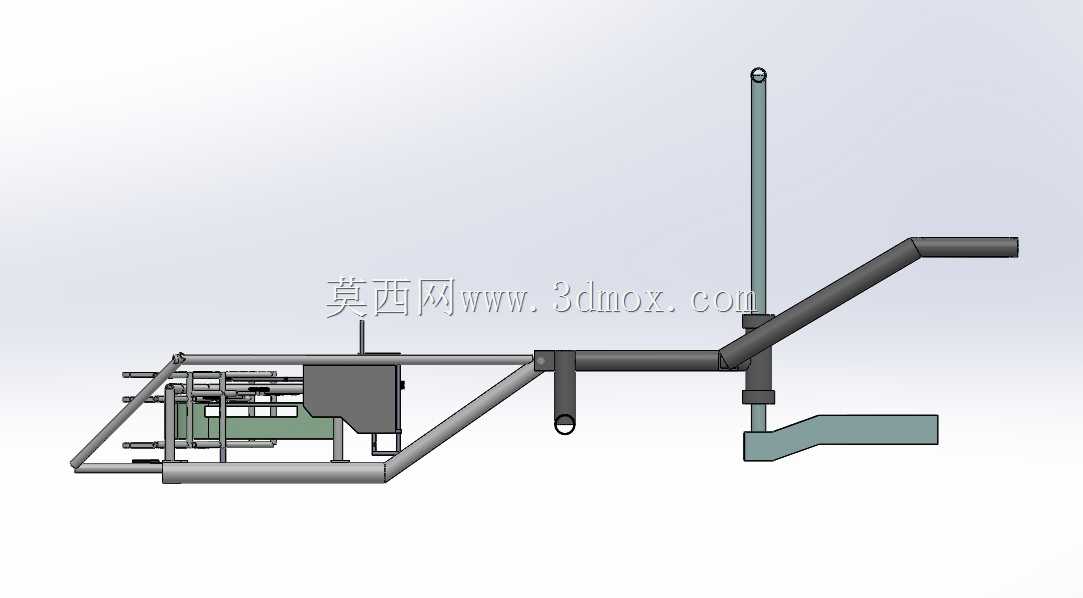

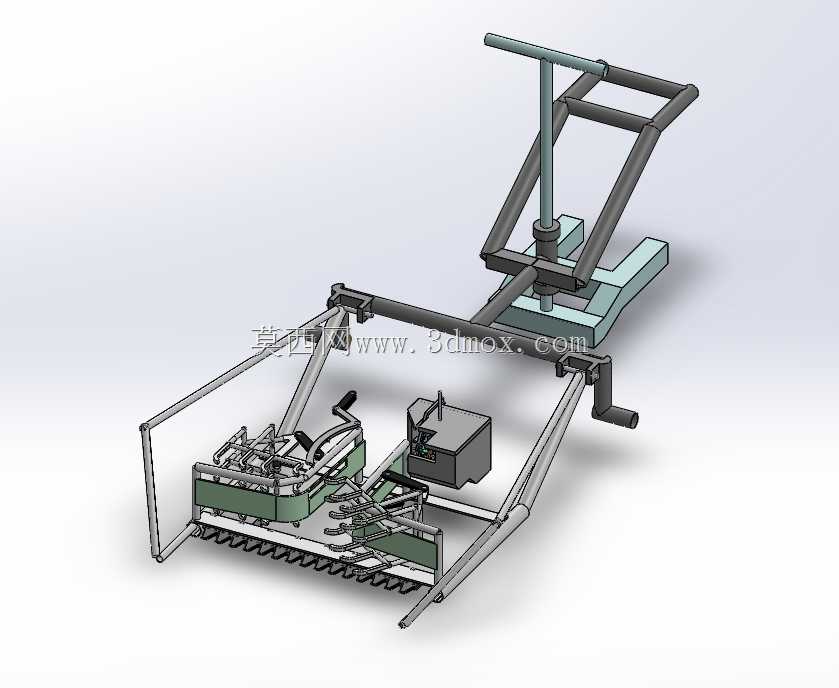

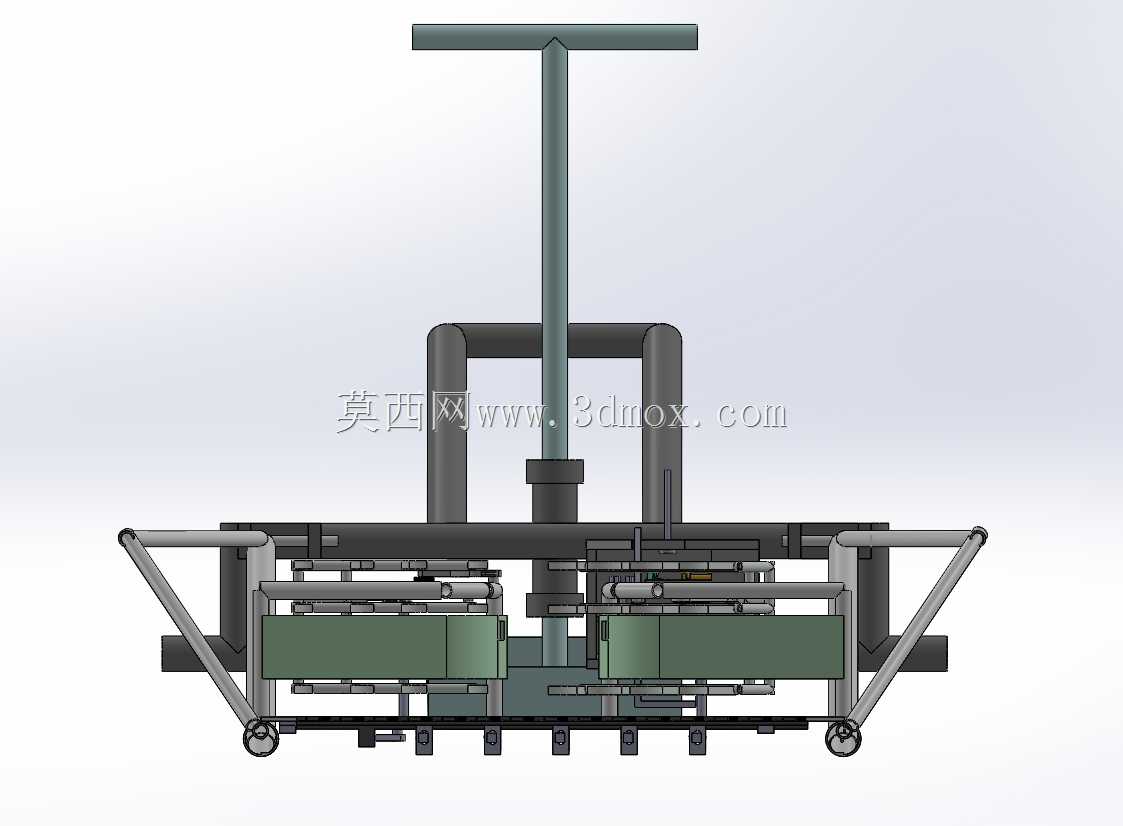

这款手扶式饲草收割设备主要面向中小型农牧场、散户种植区的青饲草收获作业场景，适配平坦或缓坡地块的条播、撒播饲草收割需求，可完成贴地切割、铺放整理的连续作业，替代传统人工割草的低效劳作模式，降低饲草收获环节的人力投入。设备整体采用分体式机架布局，前端为切割执行单元，中部布置动力承载与传动结构，后端设置手扶操控架，作业时操作人员握持扶手控制行进方向与作业深度，整机重心集中在中下部，在起伏地块作业时可保持较好的稳定性，避免侧翻风险。切割单元采用往复式割刀结构，割幅匹配小地块作业的转向需求，刀组安装高度可通过侧边调节机构微调，能根据饲草生长的基部高度调整留茬高度，既避免割刀触碰土石造成刃口损坏，也能减少饲草的收割损耗。切割后的饲草会在拨草机构的带动下向设备侧方铺放，形成整齐的草条，方便后续的捡拾、打捆或晾晒作业，不会出现碎草散落堆积的情况。传动系统采用刚性轴与连杆组合的结构，将动力输出端的旋转运动转换为割刀的往复剪切动作，传动路径短，动力损耗小，各铰接位置均设置耐磨衬套，可长时间承受往复运动的冲击载荷，降低日常维护的频次。手扶操控架采用倾斜式管架焊接结构，扶手高度适配成年人站立操作的自然握持高度，架体上集成了离合、油门控制构件，操作人员无需大幅弯腰即可完成所有操作动作，长时间作业的疲劳度更低。机架底部的支撑滑橇可沿地面滑动，为切割单元提供稳定的高度基准，在不平整地块作业时，滑橇会随地形起伏上下浮动，带动割台同步调整高度，保证留茬高度的一致性。设备的安装边界需预留前端割台的左右摆动空间，以及侧方草条铺放的避让距离，配套动力选用小型通用汽油机即可满足作业负载需求，动力安装位预留了通用的安装孔位，可适配不同品牌的同功率动力单元，降低配件替换的难度。整体结构没有复杂的电控或液压构件，所有功能均通过纯机械结构实现，在农牧区的户外作业环境下具备更好的环境适应性，日常故障排查与维修的门槛更低，适合基层使用者自行维护保养。
