多组联动曲轴式切割执行机构设计

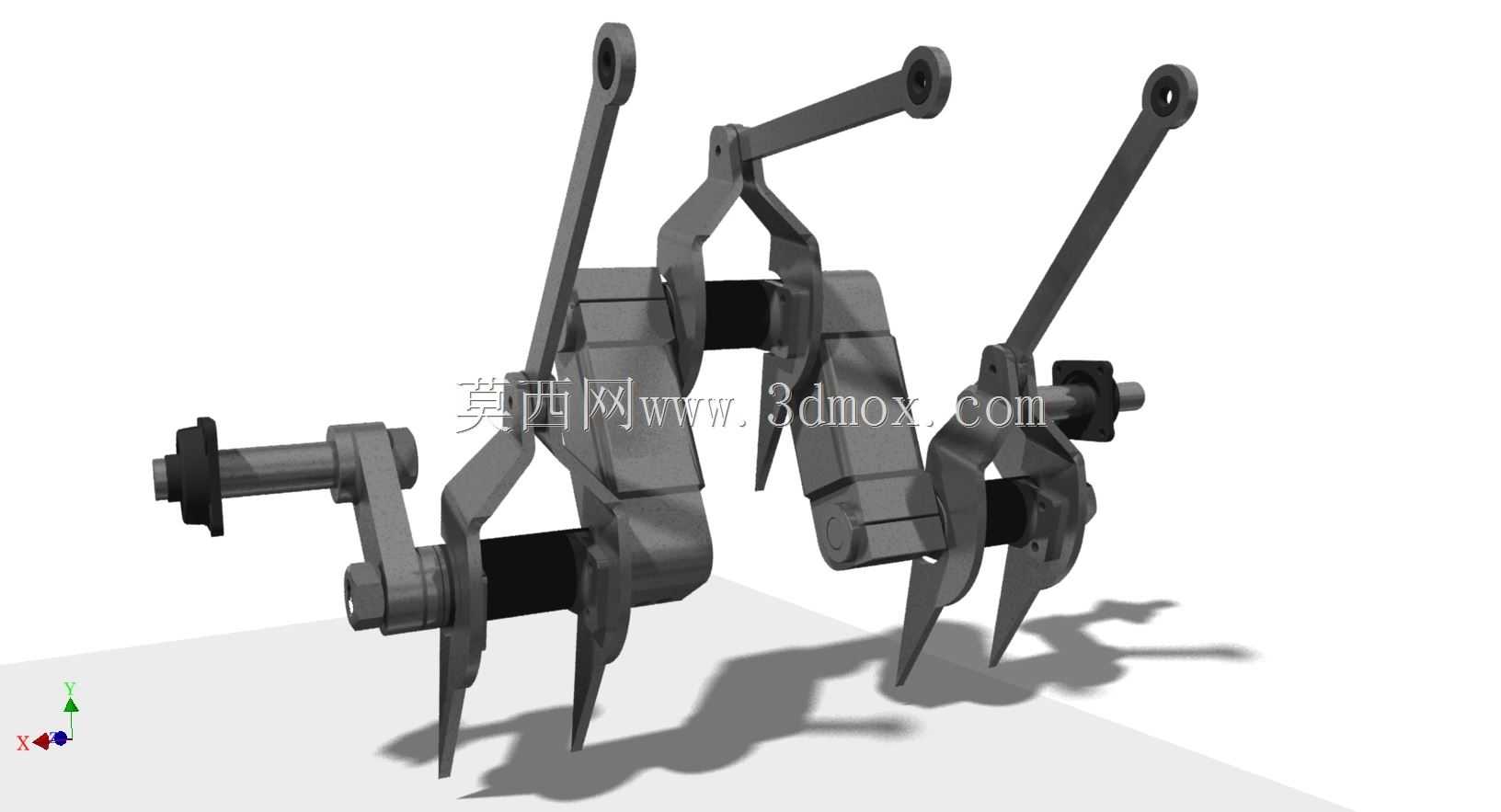

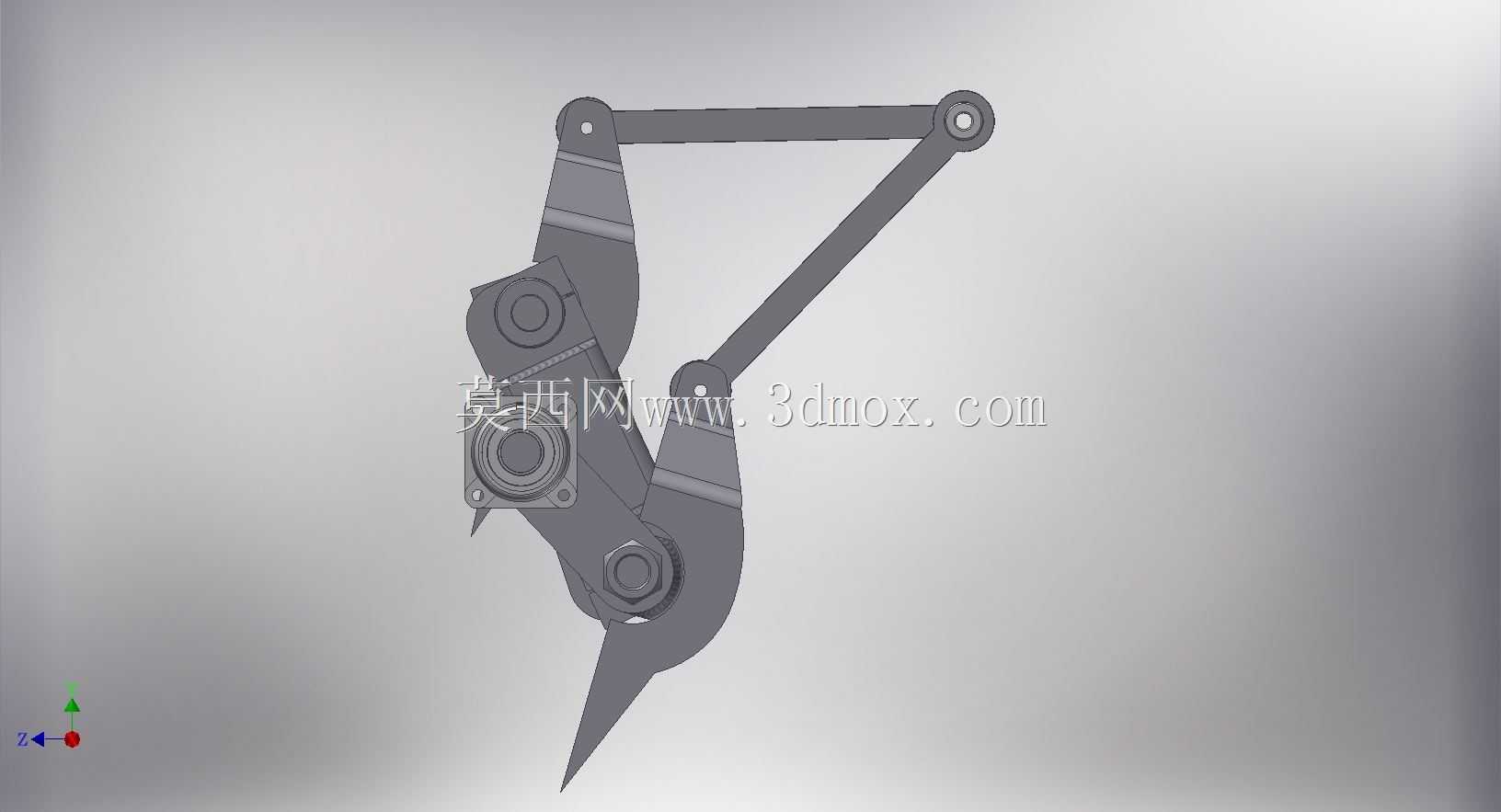

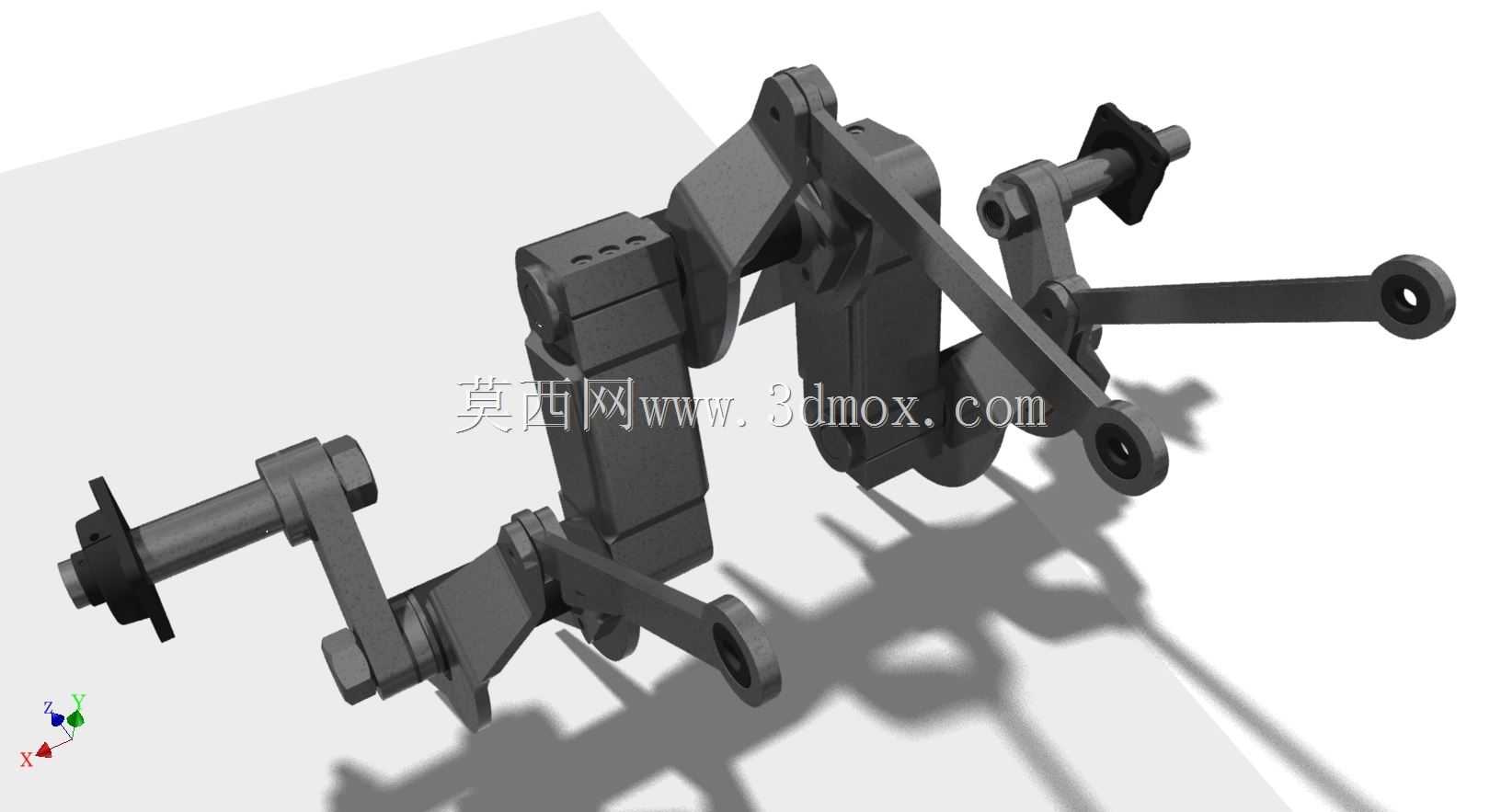

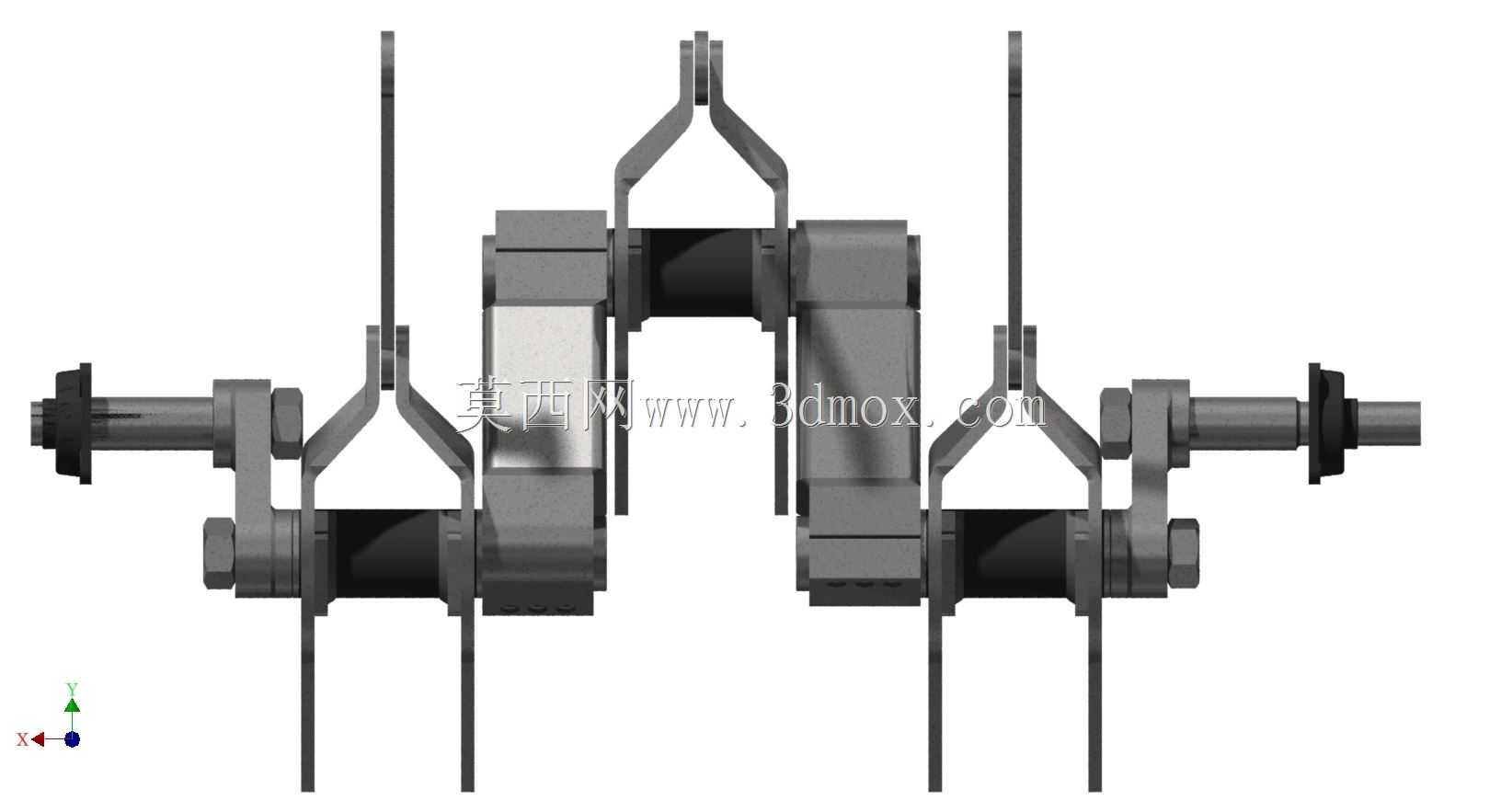

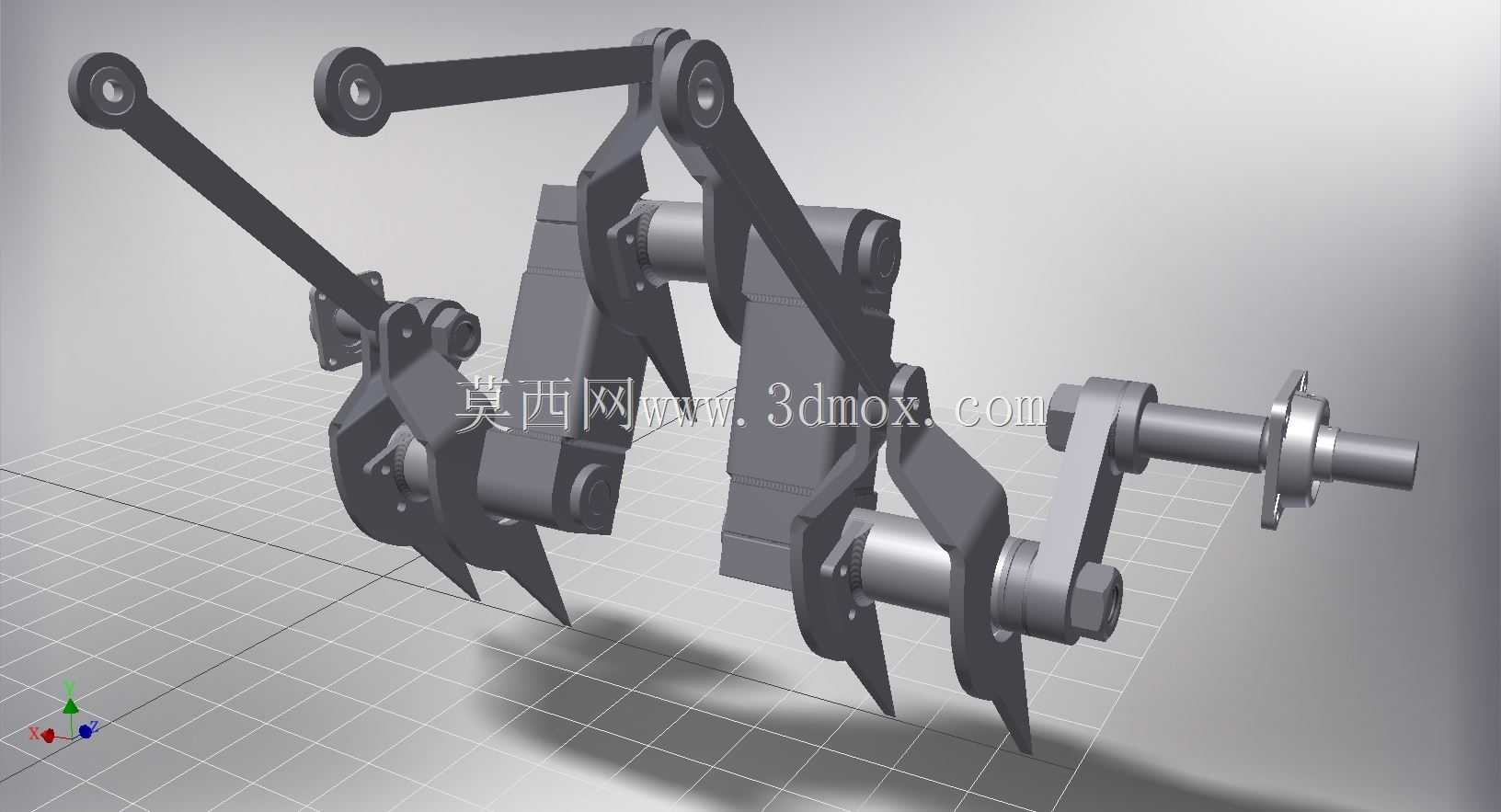

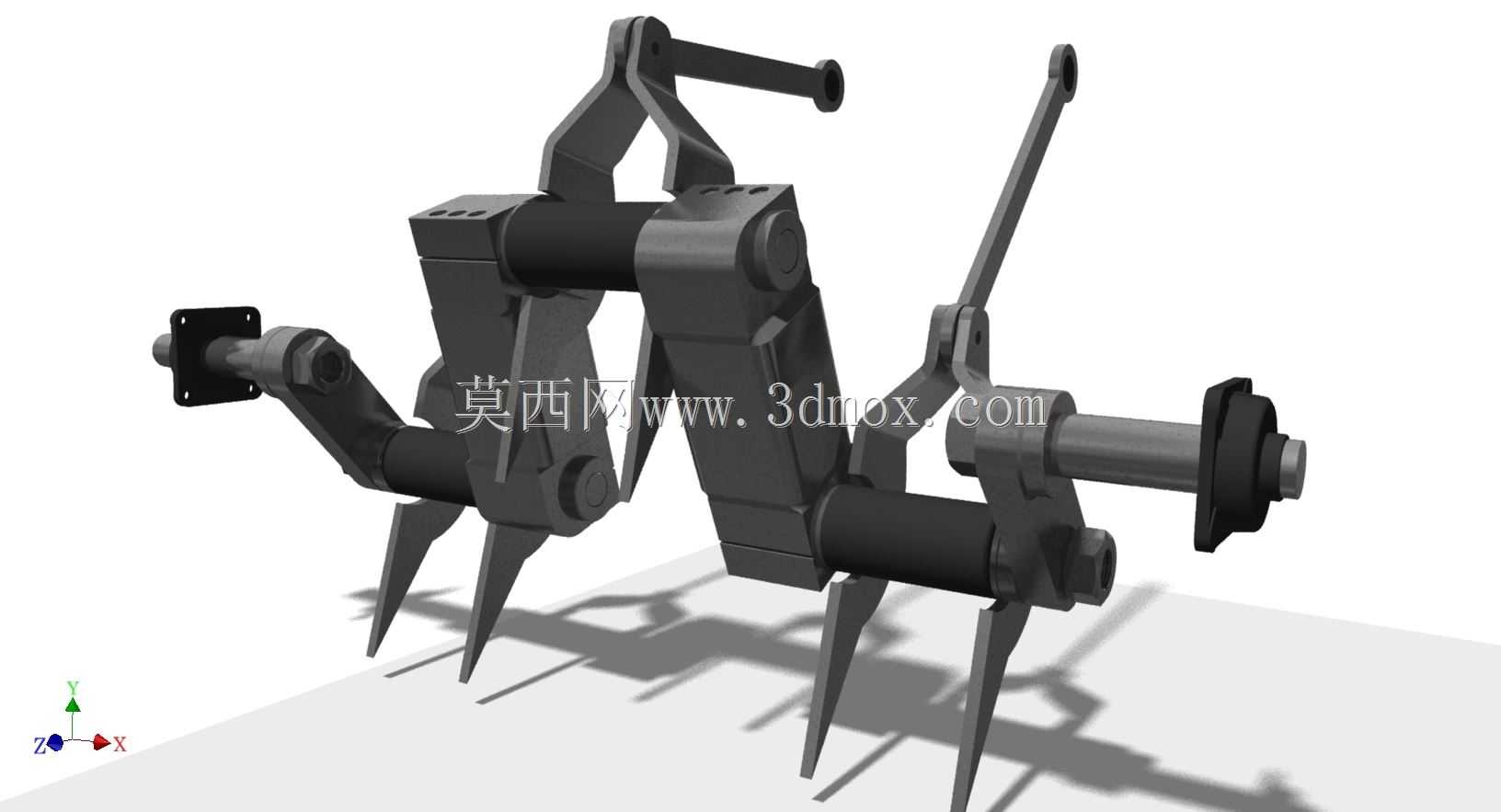

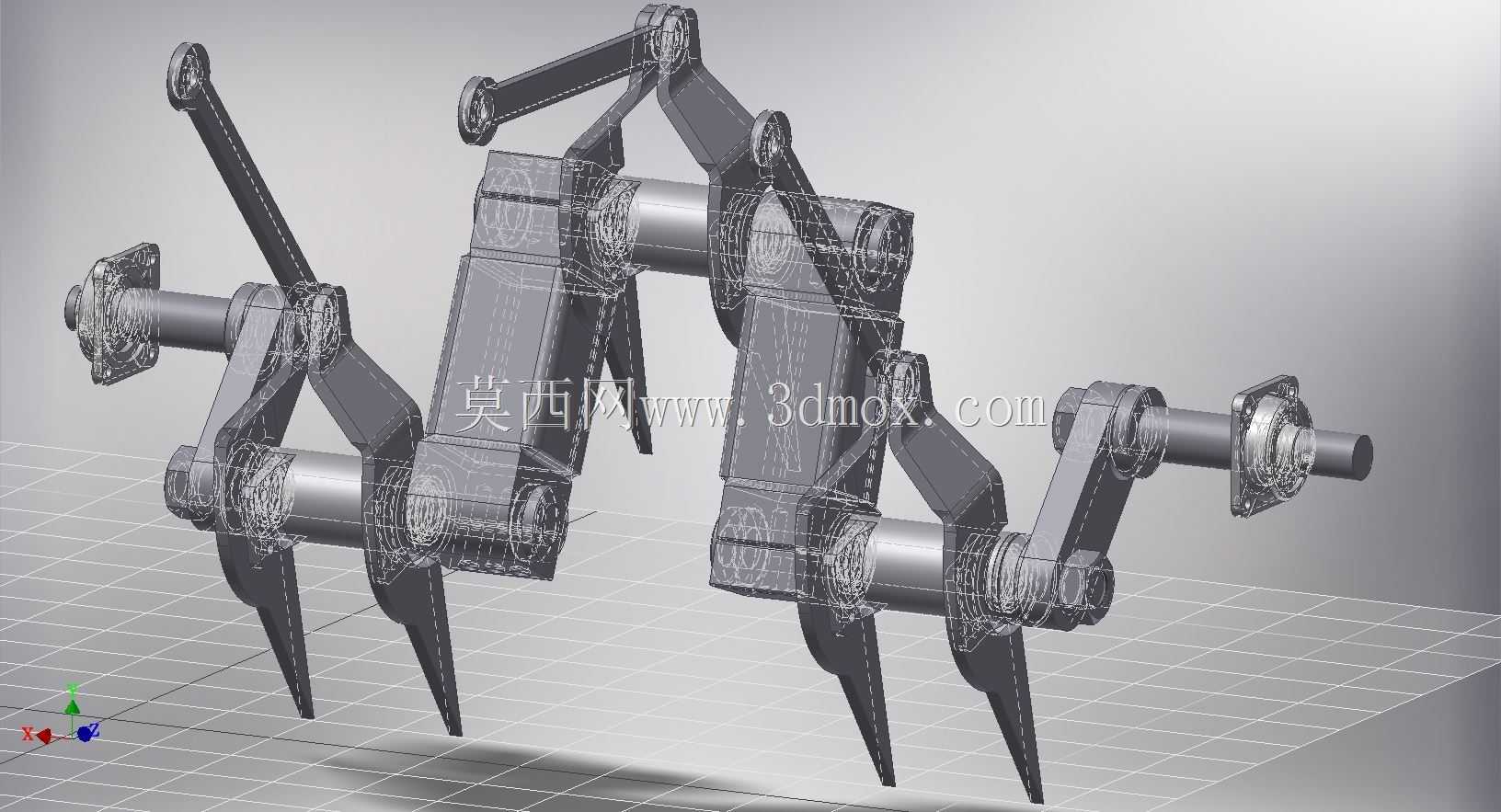

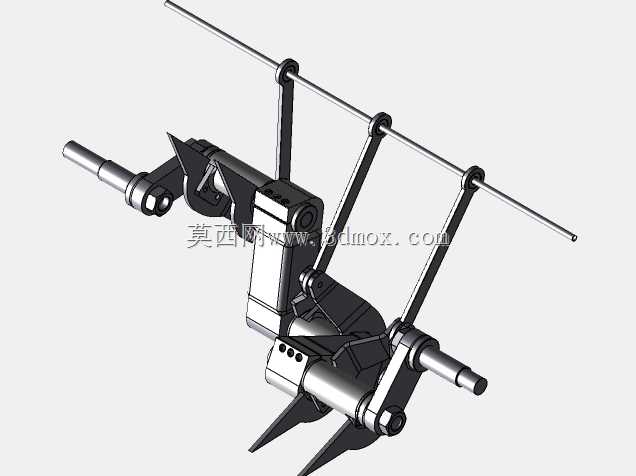

这套联动式作业执行结构，主要应用于农牧机械的青储收割、秸秆粉碎，或是工业领域薄型带状物料的定长裁切工位，核心是通过单根主轴的回转输入，同步驱动多组切割刃件完成往复裁切动作，相比单组独立驱动的裁切结构，能大幅减少动力源配置数量，降低整套设备的布线与控制复杂度。从结构布局来看，整套机构以横向布置的主轴作为动力输入核心，主轴上通过平键周向固定多组偏心曲柄段，每段曲柄对应铰接一组连杆构件，连杆末端通过销轴连接切割刀架，刀架两侧设置有导向滑槽，能将曲柄的圆周回转运动转化为刀架沿导向方向的直线往复裁切动作，相邻两组刀架的曲柄相位角呈对称布置，能让裁切动作的负载均匀分布在主轴整周回转过程中，避免单相位负载集中导致的主轴扭矩波动过大，减少动力输入端的冲击载荷。设计过程中优先考虑了安装边界的适配性，主轴两端采用带法兰的安装座结构，可直接通过螺栓固定在设备的主机架侧壁上，安装座内置含油轴承衬套，能在无频繁润滑维护的工况下长期承受径向裁切负载，整套机构的横向宽度可根据作业幅面需求灵活调整曲柄组的数量，单组刀架的行程由曲柄的偏心距决定，常规工况下偏心距设置为25mm时，刀架往复行程可达50mm，能满足直径30mm以内作物秸秆或是厚度20mm以内工业柔性物料的裁切需求。刀架部分的切割刃采用快拆式楔形安装结构，刃件磨损后无需拆解整套连杆机构，仅需松开刃件固定螺栓即可完成更换，降低现场运维的工作量。连杆与曲柄、刀架的铰接位置均设置有自润滑轴套，铰接处的配合间隙控制在0.05mm以内，既保证铰接转动的灵活性，又避免间隙过大导致的裁切动作错位，防止刃件打刀损坏。整套机构的运动逻辑经过运动学仿真验证，在主轴转速达到120r/min时，多组刀架的动作无干涉，裁切动作的同步误差小于0.1mm，能保证整幅作业面内的裁切断面整齐度，不会出现局部物料未切断的拖料问题。在实际工况适配中，可根据裁切物料的硬度调整主轴的输入转速，裁切高韧性物料时适当降低转速，增大单刃裁切的作用力，裁切轻质脆性物料时可提升转速提高作业效率，机构的所有受力构件均采用对称式结构设计，运转过程中离心力可相互抵消，能降低设备整体的振动幅值，减少机架的疲劳损伤。
