带展平特征波纹金属门板结构设计

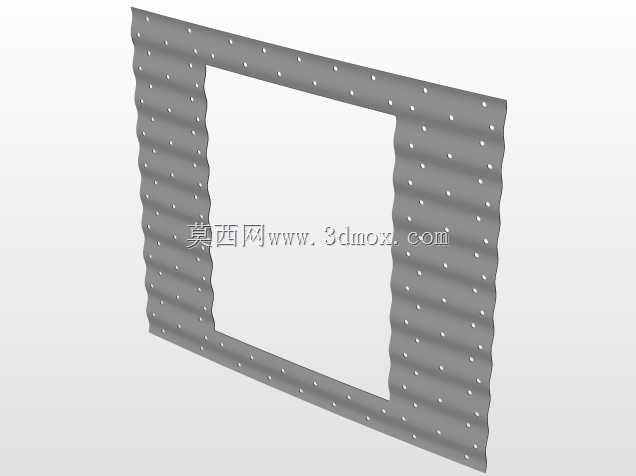

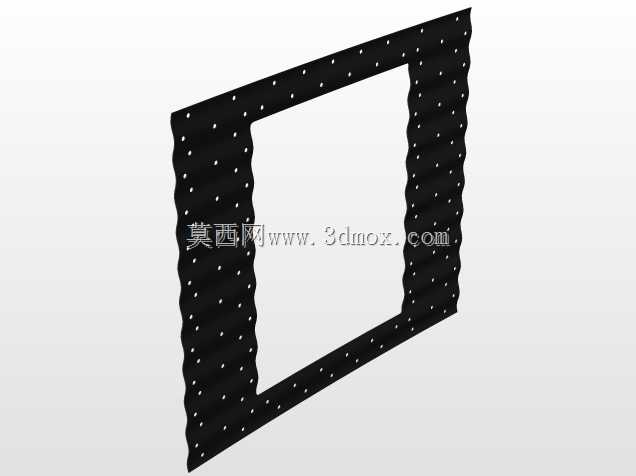

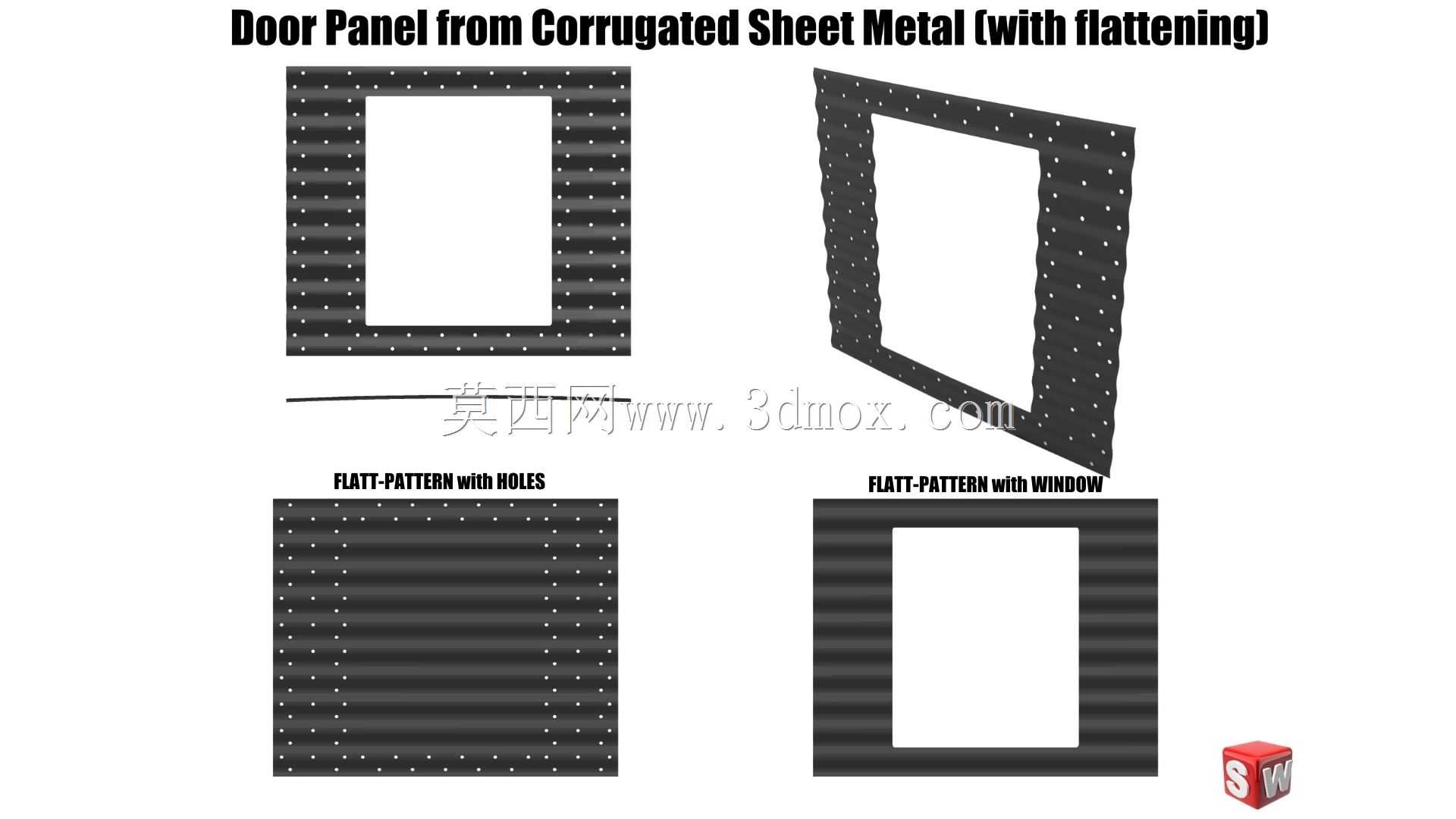

这类波纹金属门板常应用在户外机柜、工业设备防护舱、特种集装箱侧围等场景，核心作用是在轻量化前提下提升板面的抗弯折刚度，相比同厚度平钢板，波纹结构的截面惯性矩提升明显，能承受更大的侧向风压与外力冲击，同时减少板材用量降低整体自重。实际使用中，门板通过周边的安装孔位与门框型材完成锁附，中部预留的窗口区域可嵌入观察窗、操作面板或者通风滤网，适配不同设备的功能需求，波纹的走向通常沿门板高度方向布置，既可以引导板面凝露顺势流下，也能避免横向积灰藏污，降低户外使用的维护频次。设计这类构件时，首先要确认安装边界的尺寸公差，门板四周的翻边宽度需要匹配门框的密封胶条安装位，保证闭合后能达到对应的防护等级要求；波纹的成型高度、波距参数不能随意设定，要结合所选板材的延伸率计算折弯或辊压成型的极限，避免成型过程中波峰位置出现应力开裂，尤其是带密集孔位的区域，孔边距离波纹折弯线的位置要预留足够的工艺余量，防止冲孔后成型出现孔位变形、边缘撕裂的问题。展平特征的处理是这类钣金设计的核心环节，带孔的整板展平需要精准扣除每个折弯位置的K因子补偿，保证下料后的平板经过折弯、辊压成型后，所有安装孔的位置度能满足装配要求，不会出现孔位错位无法锁附螺丝的情况；带窗口的展平模型还要额外处理窗口边缘的翻边补强，避免窗口位置成为整个门板的刚度薄弱点，在长期震动工况下出现焊缝开裂或者板面变形。建模过程中需要同步验证成型工艺的可行性，比如波纹的圆角半径不能小于板材厚度的1.2倍，否则辊压成型时模具磨损会急剧加快，批量生产的良率难以保证；门板四周的安装孔采用等间距排布，孔位中心到板边的距离统一设定，既可以减少加工时的换刀、定位次数，也能让现场安装时的螺栓受力更均匀，避免局部应力集中导致板面变形。实际装配时，这类门板通常会在波纹内侧粘贴减震阻尼胶条，既可以降低设备运行时的板面共振噪音，也能提升门板的密封性能，阻挡粉尘、水汽进入设备内部，在一些有电磁屏蔽要求的场景，还可以在波纹间隙填充导电泡棉，配合门板表面的导电涂层实现连续的电磁屏蔽层，不需要额外增加厚重的屏蔽板材就能满足EMC测试要求。
