家用葡萄破碎除梗设备结构设计

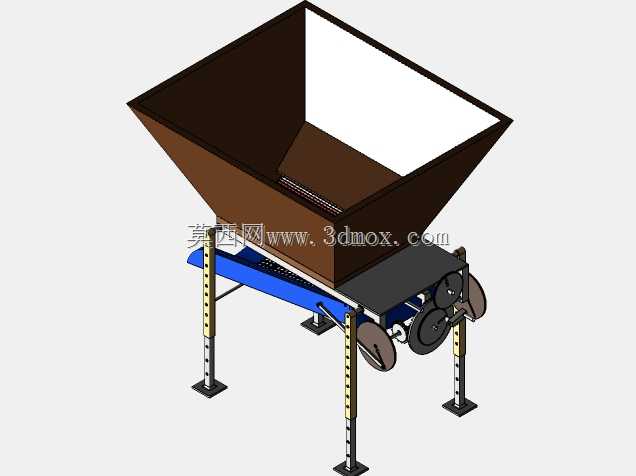

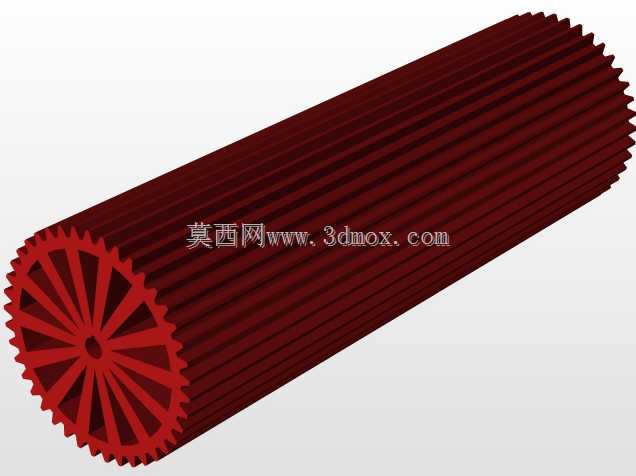

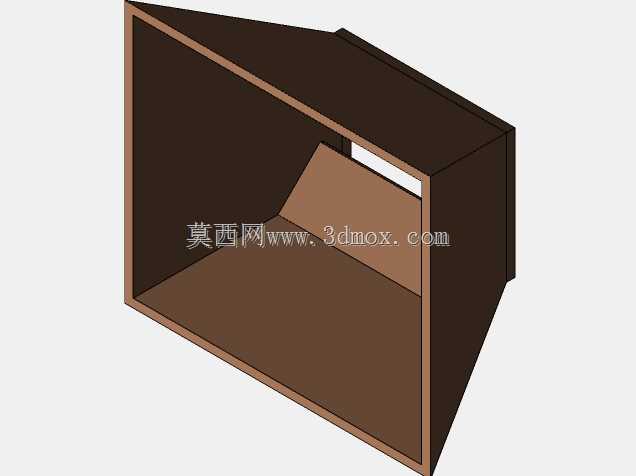

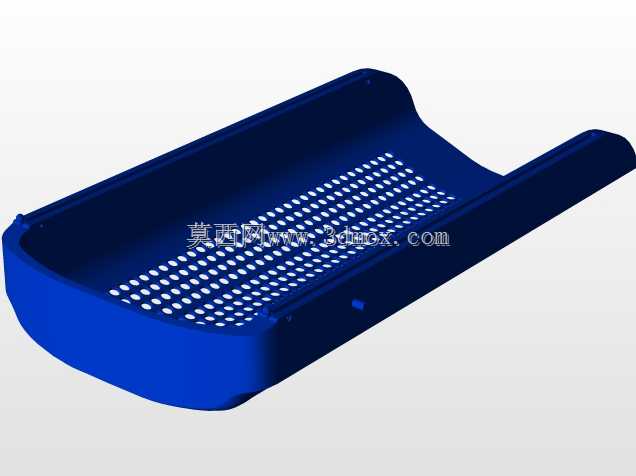

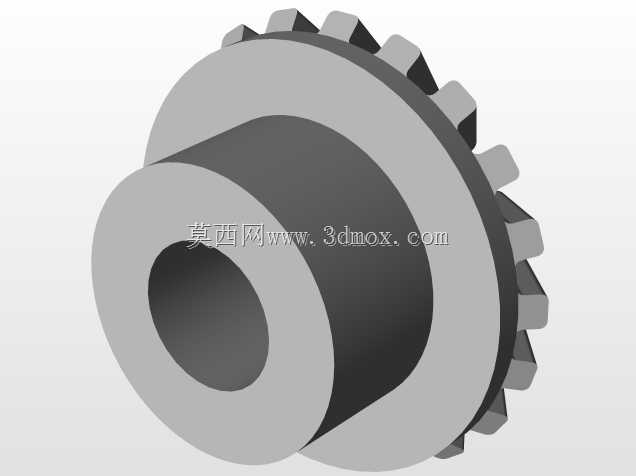

这款设备主要面向家庭自酿葡萄酒、小型葡萄种植户的初级加工场景，解决人工破碎葡萄效率低、果梗混入影响酒质的实际问题。设备整体采用上方敞口方锥形料斗设计，料斗上宽下窄的锥度经过反复校核，能够保证葡萄依靠自重顺畅下落，不会出现架桥堵料的情况，料斗内壁做了光滑过渡处理，避免果皮残留堆积引发的杂菌污染问题。料斗下方的核心作业区配置带刮刀的破碎辊组，辊间间隙可根据葡萄品种、成熟度做微调，既能保证果皮被充分划破、果粒被压碎释放果汁，又不会把葡萄籽碾碎带入涩味，刮刀的排布角度经过优化，能够在辊体转动时持续刮除粘附在辊面的果肉，防止长期运行后辊面结垢影响破碎效果。设备的支撑腿采用可伸缩调节结构，腿柱上排布多组定位孔，可根据接料容器的高度调整整机作业高度，支脚底部配置方形防滑脚垫，能够在水泥地面、木质操作台等不同放置场景下保持稳定，避免作业过程中设备晃动移位。传动部分采用带轮减速结构，手动即可驱动作业，也可适配小型电机做动力升级，带轮外侧设置防护结构，避免操作时衣物、手指卷入造成安全隐患。设备的出料端设置格栅式除梗结构，破碎后的果肉果汁会透过格栅下落至接料容器，果梗则在刮刀的推送作用下从侧方排出，实现果粒与果梗的快速分离，省去人工挑拣果梗的繁琐工序。在设计过程中，所有与葡萄物料接触的部位都做了圆角过渡，没有卫生死角，方便作业完成后冲洗清洁，整机的安装边界控制合理，不需要额外做地基固定，放置在普通操作台面即可使用，整体重量适中，单人即可完成搬运转移，适配小规模葡萄加工的灵活使用需求。破碎辊的转速经过匹配设计，不会因为转速过快导致果汁飞溅，也不会因为转速过慢影响处理效率，每小时可处理上百公斤葡萄，完全满足家庭及小型作坊的加工需求。
