塑料回收农业两用辊式处理设备结构

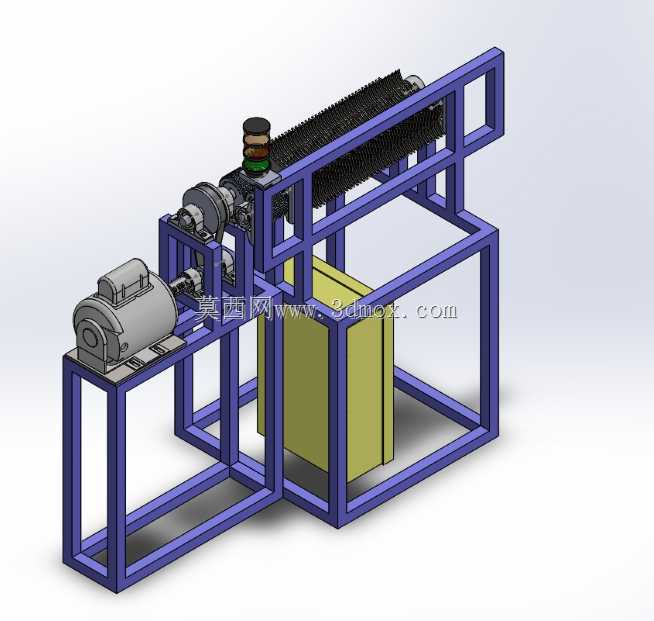

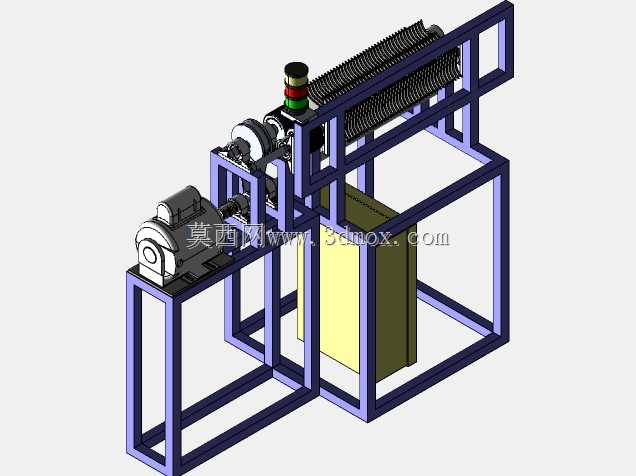

这套辊式处理设备的结构设计，最初是围绕废弃塑料回收破碎场景做的方案推演，后续在方案迭代中发现其核心作业逻辑同样适配农业领域的秸秆、残膜类物料预处理需求，因此在结构预留上做了双场景兼容的考量。从实际落地的安装边界来看，设备采用分体式方管焊接机架作为承载主体，左侧机架段预留了动力单元的安装位，可适配常规卧式电机的安装尺寸，电机输出端通过带传动衔接减速机构，再通过联轴器将动力传递至右侧作业段的主辊轴，传动路径的排布刻意避开了物料落料区域，防止作业过程中细碎物料卡入传动部件造成磨损。右侧作业段的核心工作部件为带密集凸起的处理辊，辊体两端采用带座轴承固定在机架上，轴承座位置预留了调节长孔，可根据待处理物料的硬度、粒径调整辊体与下方承托结构的间隙，处理塑料类硬质物料时缩小间隙提升剪切破碎效果，处理农业秸秆类软质物料时放大间隙避免过度粉碎造成后续收集难度提升。机架下方预留了集料箱体的放置空间，箱体采用抽拉式限位结构，无需额外固定件即可快速完成拆装，方便作业过程中定期清空收集的处理后物料。设备的整体外形控制在常规车间作业通道可通行的尺寸范围内，机架底部预留了脚轮安装孔位，用户可根据自身作业需求选择固定安装或者加装脚轮实现工位间的灵活转场。设计过程中特意将动力段与作业段做了机架分体拼接的结构处理，两个机架段通过螺栓连接，运输时可拆分降低整体包装尺寸，进场后无需复杂校准即可完成组装，传动部分的护罩预留了快拆结构，日常维护时无需拆解整体机架即可完成皮带张紧度调整、轴承润滑等常规保养操作。针对农业场景的使用需求，设备的辊体凸起结构做了圆角钝化处理，处理带残膜的秸秆时不会出现膜料缠绕辊轴的问题，而针对塑料回收场景，辊体的动平衡精度做了更高等级的调校，长时间连续处理硬质塑料碎块时不会出现异常振动，机架的焊接位置都做了应力释放处理，避免长期受交变载荷出现焊缝开裂的问题。设备的电控单元安装位预留了足够的散热空间，可根据使用场景选配常规启停控制或者变频调速模块，处理不同物料时匹配对应的辊轴转速，兼顾作业效率与处理效果。
