带分离功能棕榈仁破碎处理设备结构

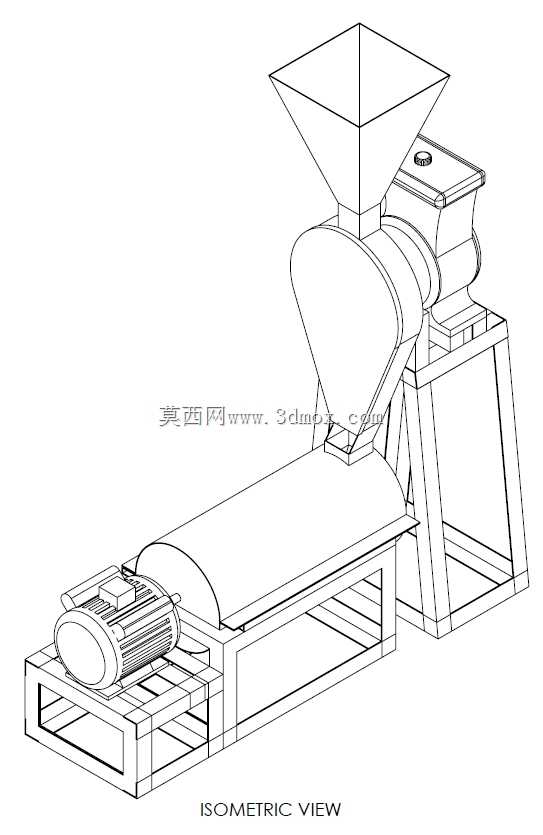

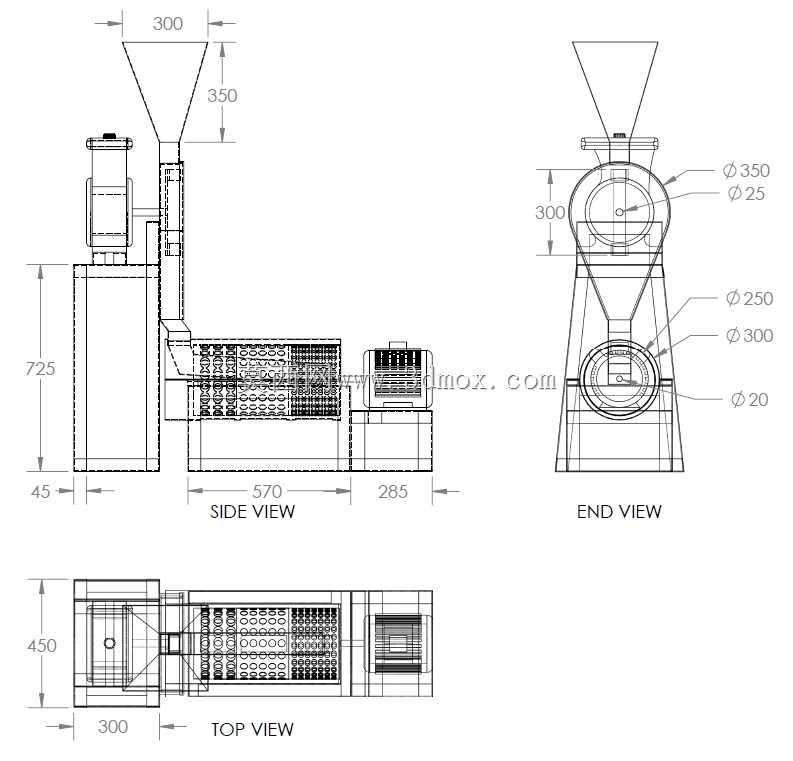

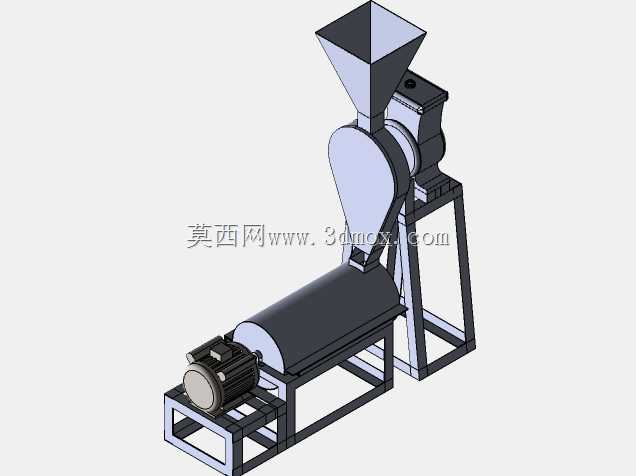

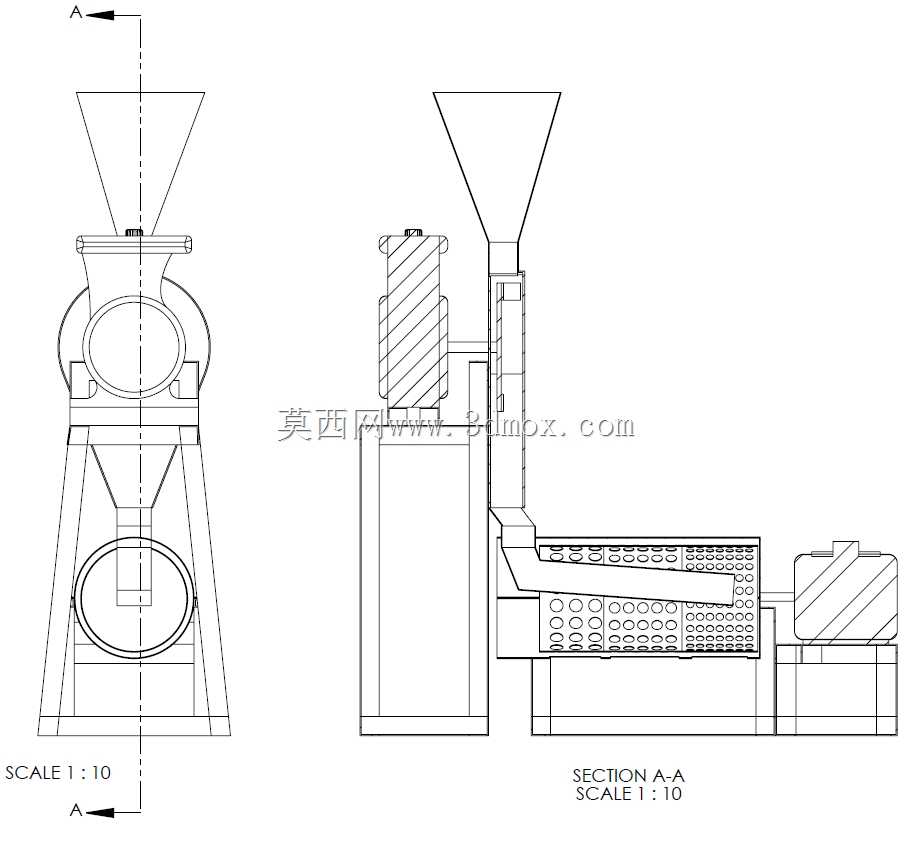

在棕榈油料加工生产线的预处理工段，这类带分离结构的棕榈仁破碎设备是核心处理单元，主要承担脱壳后棕榈仁的破碎与壳仁分离作业，解决传统破碎设备出料混杂、需多段筛分的痛点。从结构布局来看，设备采用立式破碎腔搭配侧置筛分分离段的排布，上方的锥形进料斗做了扩口导料设计，能承接前段脱壳工序的来料，避免物料抛洒，进料口的法兰接口可直接对接上游出料溜管，无需额外增设转接料斗，减少生产线的安装对接工作量。破碎腔采用对辊剪切式破碎结构，针对棕榈仁壳硬、仁脆的物料特性，辊面做了交错齿形设计，破碎间隙可通过侧部的调节机构微调，既能保证硬壳被充分剪切破碎，又能避免棕榈仁被过度粉碎造成的油料流失，破碎后的物料直接落入下方的导料通道，进入侧置的分离筛分段。分离段采用振动筛网搭配风选辅助的结构，筛网根据棕榈仁与壳的粒径差做了分级孔径设计，破碎后的混合物料在筛面做往复运动的过程中，粒径较小的棕榈仁会透过筛网落入集料斗，粒径较大的壳块则沿筛面运动至排渣口，同时筛体侧部设置的导流风槽可利用密度差将混杂在仁中的细碎壳屑吹离，进一步提升壳仁分离的纯度，减少后续仁料精选工段的处理负荷。从安装边界来看，设备整体采用一体式机架设计，底部的安装脚座预留了螺栓固定孔，可直接固定在生产线的混凝土基础或者钢平台上，整机的横向尺寸控制在常规油料预处理生产线的工位宽度范围内，无需对现有厂房的工位布局做大幅调整，设备的检修口分别设置在破碎腔侧部与筛体端部，日常维护时可直接打开检修门更换辊面配件或者清理筛网堵塞，无需拆解整机主体结构。设计过程中针对棕榈加工车间高湿、多油料残留的工况，所有与物料接触的结构件都做了圆弧过渡处理，避免物料残留堆积造成的霉变污染，传动部分做了全封闭护罩设计，既能防止粉尘进入传动轴承造成磨损，也能避免车间操作人员误触转动部件引发安全事故，设备的动力输入端设置在分离段侧部，通过皮带传动同时驱动破碎辊与筛体振动机构，减少单独驱动单元的配置数量，降低设备整体的能耗与后期维护成本。
