高压齿轮式液压动力供油单元结构

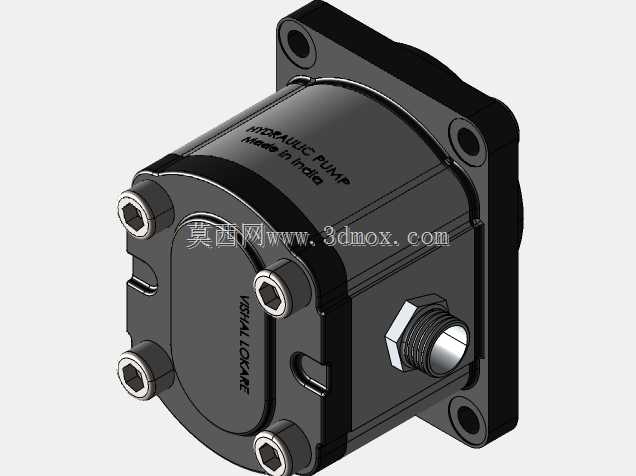

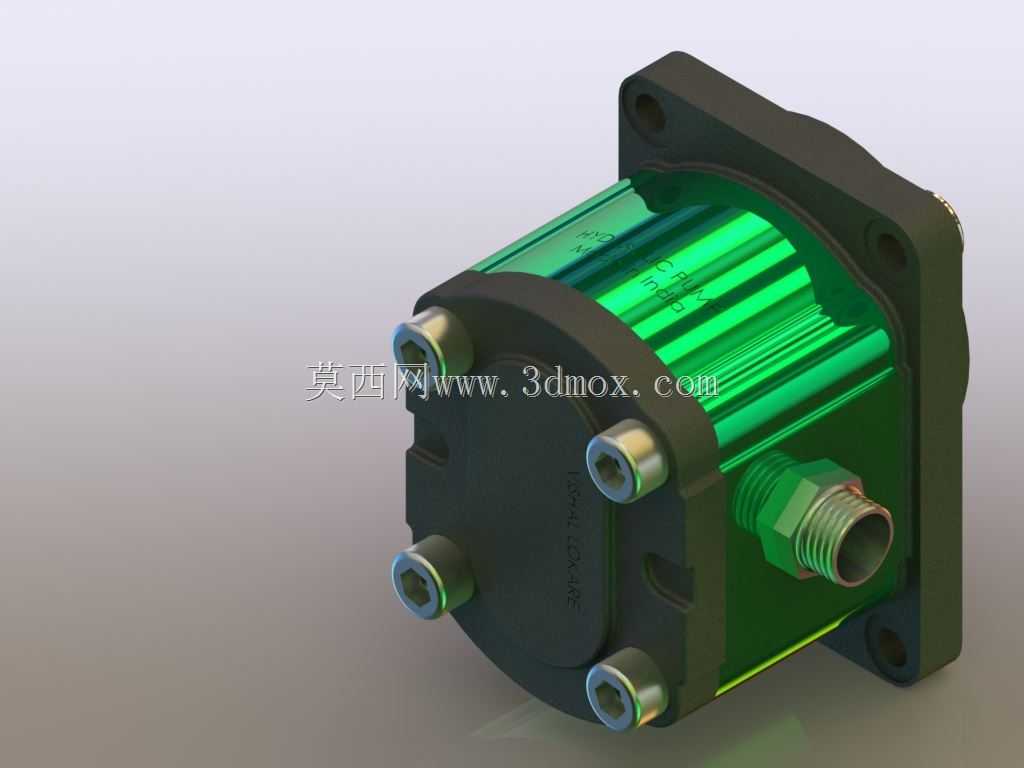

这款外啮合齿轮结构的液压动力元件，目前广泛应用在工程机械行走驱动、机床工装夹紧回路、农用机具液压输出、小型自动化设备油压供给等场景中，作为液压系统的动力发生部件，它依靠密闭容腔内的齿轮啮合容积变化完成吸油与压油动作，能够将输入端的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定压力的油源输出。从结构设计来看，这款泵采用方形法兰安装面设计，安装止口与四个安装孔的位置度公差控制在0.02mm范围内，能够直接适配标准的液压站安装面板、发动机侧取力口安装位，不需要额外制作过渡转接板，安装时仅需要保证输入轴与驱动端的同轴度误差不超过0.1mm，即可避免偏磨导致的密封件过早失效。泵体的进出油口采用标准外螺纹连接形式，油口朝向侧方布置，能够适配硬管、软管两种管路连接方式，在狭小安装空间内也能完成管路排布，不需要额外调整泵体安装角度。泵体主体采用高强度铝合金挤压成型，端盖部分使用铸铁材质兼顾刚性与密封性能，内部齿轮采用斜齿修形设计，相比直齿结构能够大幅降低啮合过程中的压力脉动，输出油压更平稳，运行噪音控制在65分贝以内，适合在车间内的固定式设备上使用。内部的轴向间隙采用压力补偿结构设计，能够随着输出压力的升高自动调整齿轮端面与侧板的间隙，在额定25MPa工作压力下容积效率能够保持在92%以上，不会因为长期使用磨损导致内泄过大、压力不足的问题。输入端的轴封采用双唇口丁腈橡胶密封件，能够承受1.5倍额定工作压力的反向冲击，不会因为系统瞬时压力反冲导致油封击穿漏油。在实际选型适配时，这款泵的排量覆盖6-25ml/r区间，能够匹配1.5-15kW的驱动电机，在1500r/min的额定转速下可以提供9-37.5L/min的输出流量，能够满足单油缸到多执行元件的中小型液压系统的动力需求。建模过程中对内部的齿轮啮合间隙、卸荷槽位置、油道通径都做了1:1还原，所有配合面的公差、安装孔位尺寸都和实物完全一致，能够直接用于液压系统的管路干涉检查、安装空间校核，也可以用于液压站的整体装配仿真，提前排查安装过程中可能出现的管路干涉、装配间隙不足等问题，减少现场安装调试的返工量。
