背负式农用电动喷雾器整机结构设计

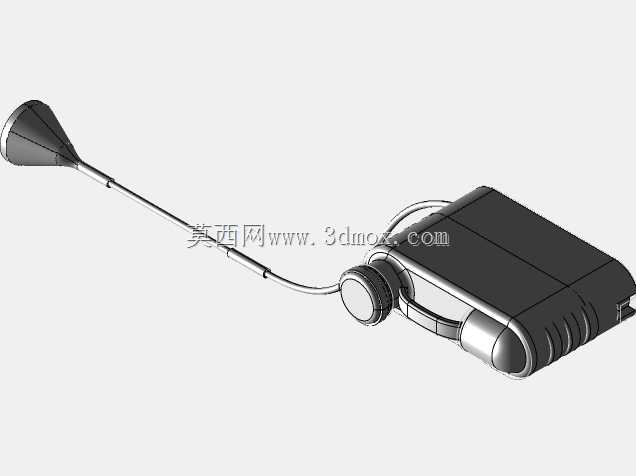

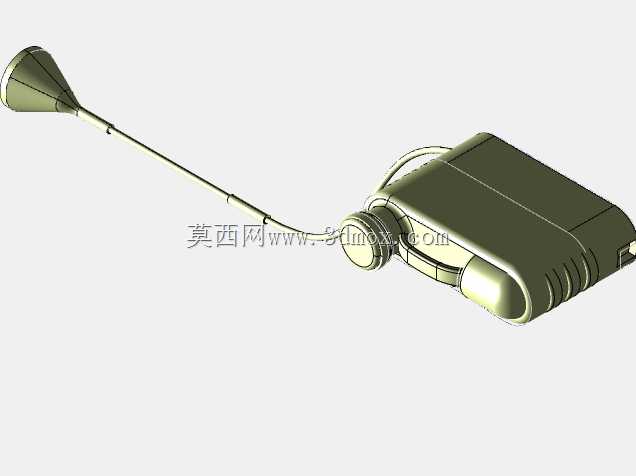

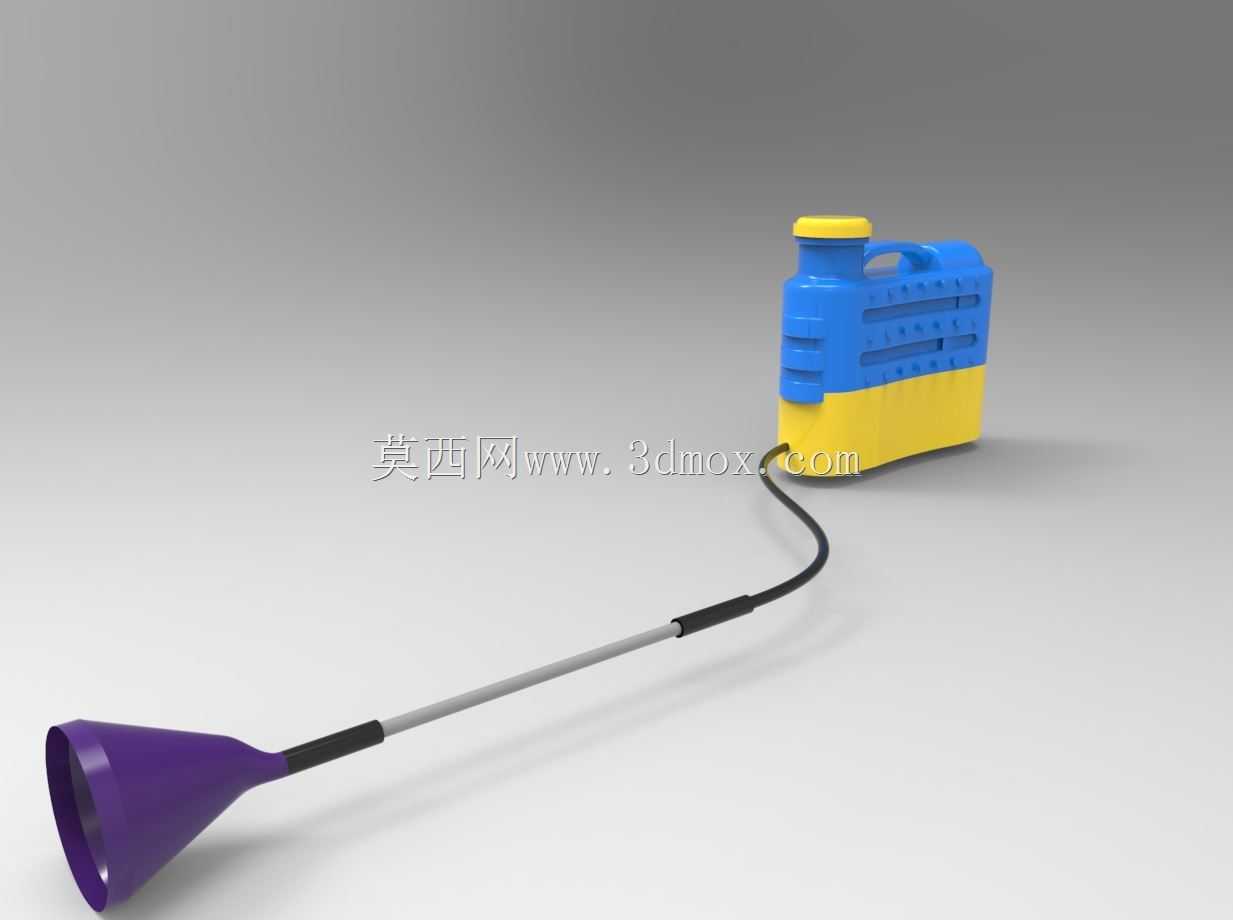

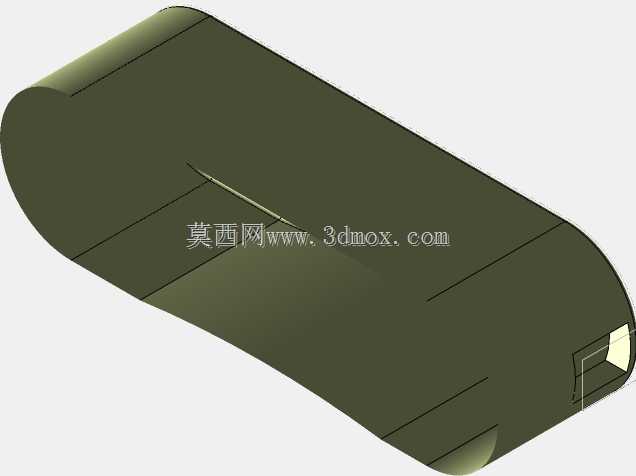

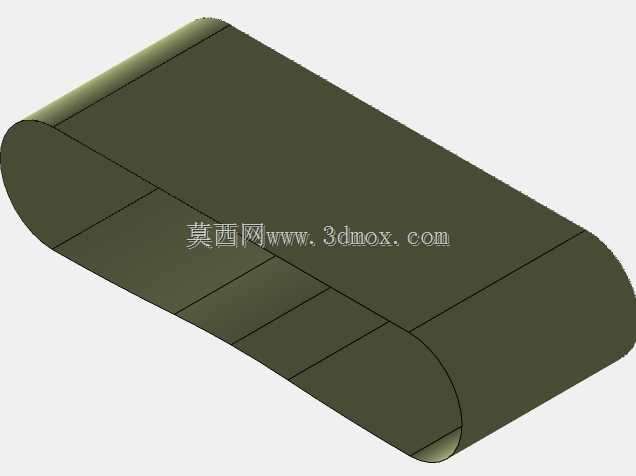

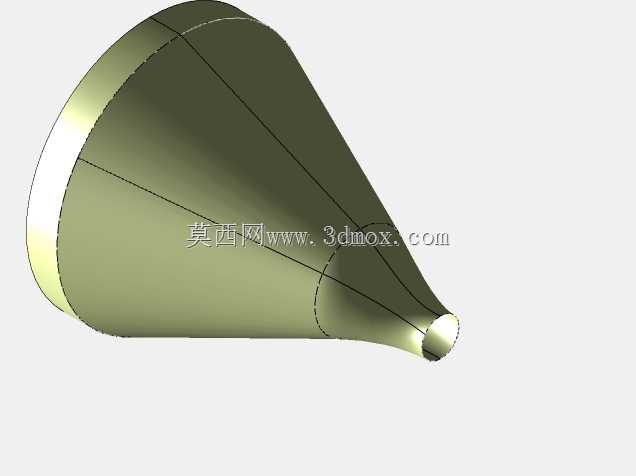

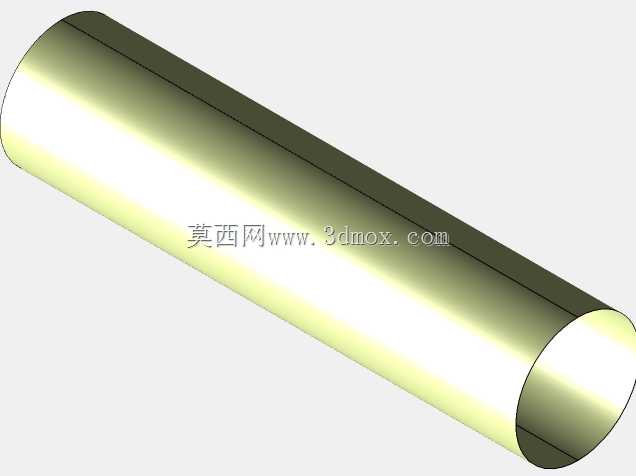

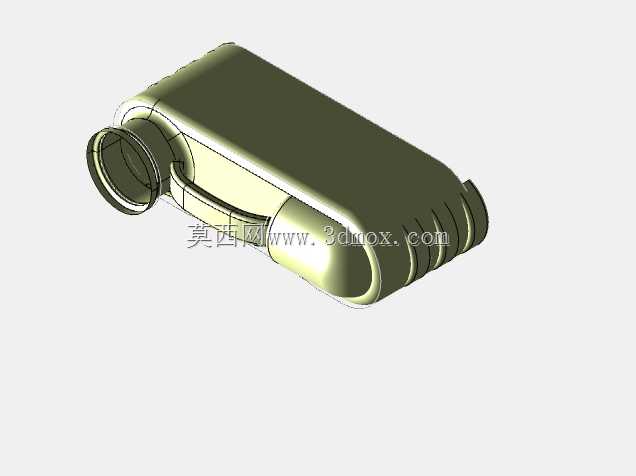

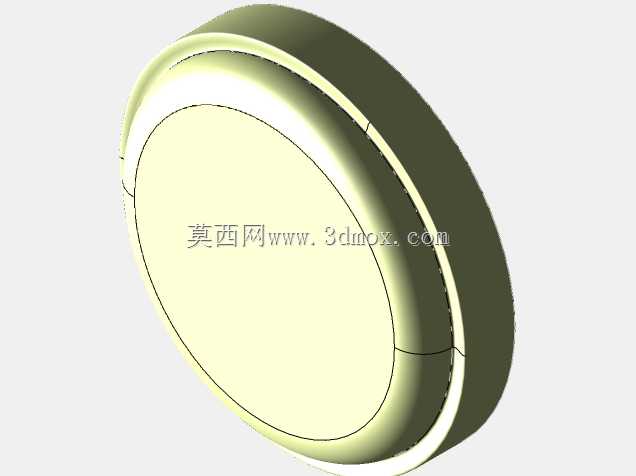

这款背负式喷雾设备的三维结构设计，核心围绕田间植保作业的实际使用痛点展开，首先从作业场景适配来看，设备整体采用上窄下宽的桶身轮廓，贴合人体背部生理曲线，背负作业时重心贴合腰背部，长时间在小麦田、水稻田垄间行走喷施时，能有效降低肩部承重的疲劳感，桶身顶部设置的一体式提手，兼顾转场搬运、加药时的提拉需求，提手边缘做了圆弧过渡处理，避免握持时硌手。从功能结构划分来看，桶体分为上下两个储液腔段，下部腔体预留了电池仓、微型隔膜泵的安装位，泵体与出液管路的连接位置做了密封凸台设计，装配时可直接卡入密封胶圈，减少药液渗漏的风险；上部腔体为主要储液空间，加注口设置在桶身顶部偏侧位置，加注口的螺纹尺寸匹配通用农用农药桶的导流口，加注药液时无需额外漏斗即可完成操作，加注口盖内置透气阀，作业时随着药液喷出，桶内气压可自动平衡，避免出现泵吸空、喷压不稳的问题。喷杆部分采用分段式结构设计，靠近手柄的位置设置了防滑握持段，握持段表面做了细密的防滑纹理，喷施作业时即使手上沾有药液、露水也不会打滑；喷杆中段为可伸缩的金属杆段，可根据作物高度调整喷施长度，针对低矮的蔬菜作物可缩短杆长近距离喷施，针对果树冠层部位可伸长杆长提升喷施高度，末端的喇叭形喷头做了扩散角优化，喷施时药液雾锥角稳定在60度左右，雾滴粒径均匀，既能保证叶片正反面都能附着药液，又不会因雾滴过大造成药液流淌浪费。设计过程中对安装边界做了明确约束，桶身整体宽度控制在220mm以内，可适配绝大多数成年人的背部宽度，不会在窄垄作业时剐蹭两侧作物；出液管路从桶身侧下方引出，管路长度预留1.2米的操作余量，作业时手臂活动不会出现管路拉扯的情况，管路与桶身、喷杆的连接位置都做了快插接头设计，日常维护更换密封件、清理堵塞喷头时无需工具即可快速拆解。从实际用途来看，该设备除了可喷施杀虫剂、除草剂、杀菌剂等常规植保药剂外，也可适配水溶性叶面肥的喷施作业，针对温室大棚、果园、小规模种植园的作业场景都能适配，泵体的输出压力做了多档位适配结构预留，可根据不同药剂的喷施要求调整输出压力，喷施除草剂时调低压力避免雾滴漂移，喷施杀虫剂时适当调高压力保证雾滴穿透作物冠层。
