多接口集成式水泵端盖结构设计

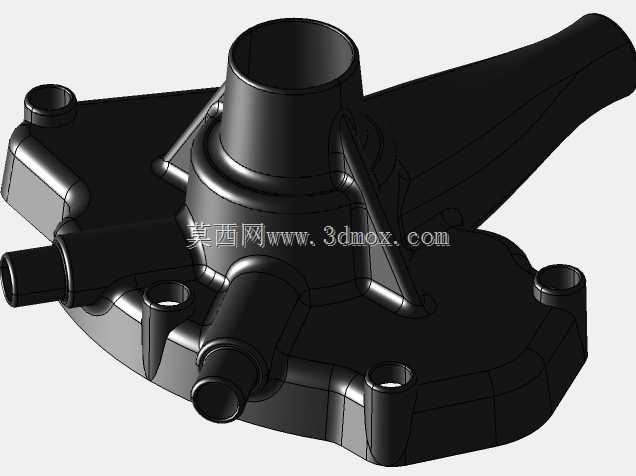

这款水泵端盖是离心泵冷却回路的核心承压构件，主要适配车用发动机冷却循环、小型工业供水机组的泵体装配场景，承担着密封泵腔、分流流体、集成外接管路接口的多重作用，区别于常规单接口端盖，该结构将多个不同通径的外接管路接口集成在端盖本体上，可减少泵组外围管路的接头数量，降低流体回路的泄漏风险点。从结构设计逻辑来看，端盖主体采用不规则异形轮廓，是为了匹配泵体叶轮腔的外形边界，中心凸起的大口径接口为泵腔主出水通路，内壁做了顺滑的圆弧过渡处理，可减少流体从叶轮腔甩出时的紊流阻力，降低泵组运行时的流体噪音。侧面延伸的长条形斜向接口为旁通回路通路，主要用于连接冷却系统的小循环管路，接口的倾斜角度是根据整车或机组的管路布置空间确定的，可避免外接管路与周边发动机附件、机组框架产生装配干涉。端盖平面上分布的多个小口径凸台接口，分别对应排气、传感器安装、辅助回水等功能，每个接口的凸台高度都根据对应外接件的安装深度做了差异化设计，部分带内孔的接口根部做了加强筋连接，可承受管路插接时的侧向力，避免长期振动下接口根部出现应力开裂。端盖的安装贴合面为平面密封结构，周边均匀分布的带孔凸台为螺栓安装位，凸台的厚度经过受力校核，可满足螺栓拧紧时的压紧力要求，保证密封垫片在全周范围内受力均匀，不会出现局部压溃或密封不严的问题。端盖内部的型腔轮廓与叶轮的外缘间隙做了严格控制，既可以避免叶轮转动时与端盖内壁产生刮擦，又能尽可能减少叶轮与腔壁之间的容积损失，提升泵组的容积效率。在安装边界上，端盖的整体外轮廓尺寸适配对应型号泵体的安装法兰，所有外接接口的朝向都避开了泵体自身的安装脚、电机连接端的空间，装配时不需要额外调整泵组的安装位置即可完成所有管路的插接，后期维护时拆卸端盖也不需要拆除周边全部管路，可降低现场维护的操作难度。端盖的壁厚设计遵循均匀过渡原则，不同壁厚的衔接处都做了圆角处理，可减少铸造或注塑成型时的缩孔、应力集中问题，提升零件的成型合格率与长期运行的结构强度。
