工业储运标准55加仑金属油桶结构设计

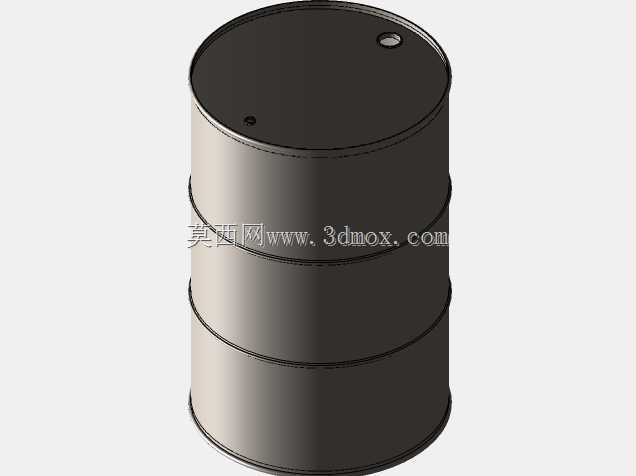

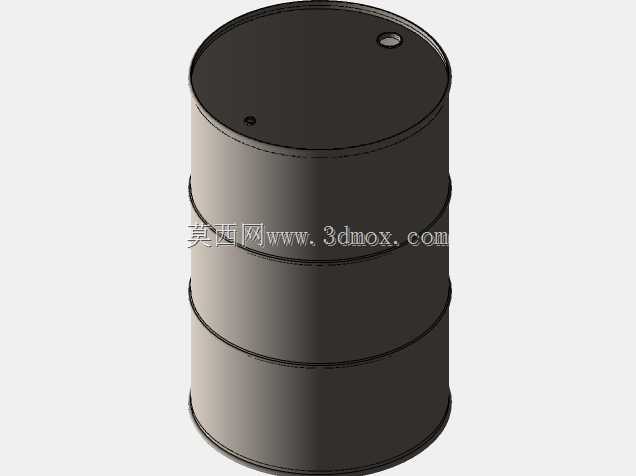

在工业流体储运场景中，55加仑金属桶是应用覆盖度极高的单元载具，从石化厂区的润滑油中转、化工车间的原料暂存，到物流仓储环节的大宗液态货品集装，再到生产工位的切削液、液压油定点存储，都能见到这类容器的身影。不同于民用小型储液容器，这类工业桶的设计需要兼顾堆码稳定性、密封可靠性、搬运适配性多重要求，建模过程中首先要匹配实际使用的边界条件：桶身采用三段式环筋结构，并非随意设置的凸起，每道环筋的凸起高度、圆弧过渡半径都经过力学校核，空桶堆叠时上层桶的重量通过环筋传递分散，避免薄壁桶身受压凹陷，满桶状态下环筋还能提升桶体抗侧倾能力，在叉车转运、托盘堆码时减少磕碰变形的概率。桶顶的结构设计同样贴合实际作业需求，两个开孔分别对应大口径注料口与小口径透气/出料口，注料口的密封面做了平面度适配，安装密封圈后可实现液态介质无渗漏，小口径位置的凸起边缘做了圆弧过渡，避免安装龙头时割伤密封垫。建模时特意还原了实际产品的无螺纹鼓膜结构，这也是通用款工业油桶的典型特征，桶口位置不做外螺纹设计，依靠桶盖的卡扣压合实现密封，相比螺纹结构更适配频繁开合的工位使用场景，不会因为螺纹沾附物料凝固后出现开盖困难的问题。桶身的直径与高度比例严格遵循工业储运的通用标准，可适配标准托盘的摆放间距，单托盘可整齐码放4桶，匹配现有叉车属具、堆垛设备的作业尺寸，不需要额外定制适配工装。桶底的卷边结构做了等比例还原，卷边内部的填充密封层在模型中通过结构分层体现，这一结构既可以避免桶底锋利边缘划伤作业人员，也能在桶体放置时形成稳定的支撑面，在不平整的车间地面也能保持直立状态，减少倾洒风险。整个桶体的壁厚做了差异化处理，桶身主体采用统一薄壁厚度，桶顶、桶底与环筋位置做了局部加厚，在控制整体重量的前提下最大化结构强度，满桶盛装时桶身不会因为液体晃动出现鼓胀变形，长期存储时也能维持外形尺寸稳定，适配自动化仓储的货架定位、扫码识别等作业要求。
