工业生产用管道滚柱支撑托架结构

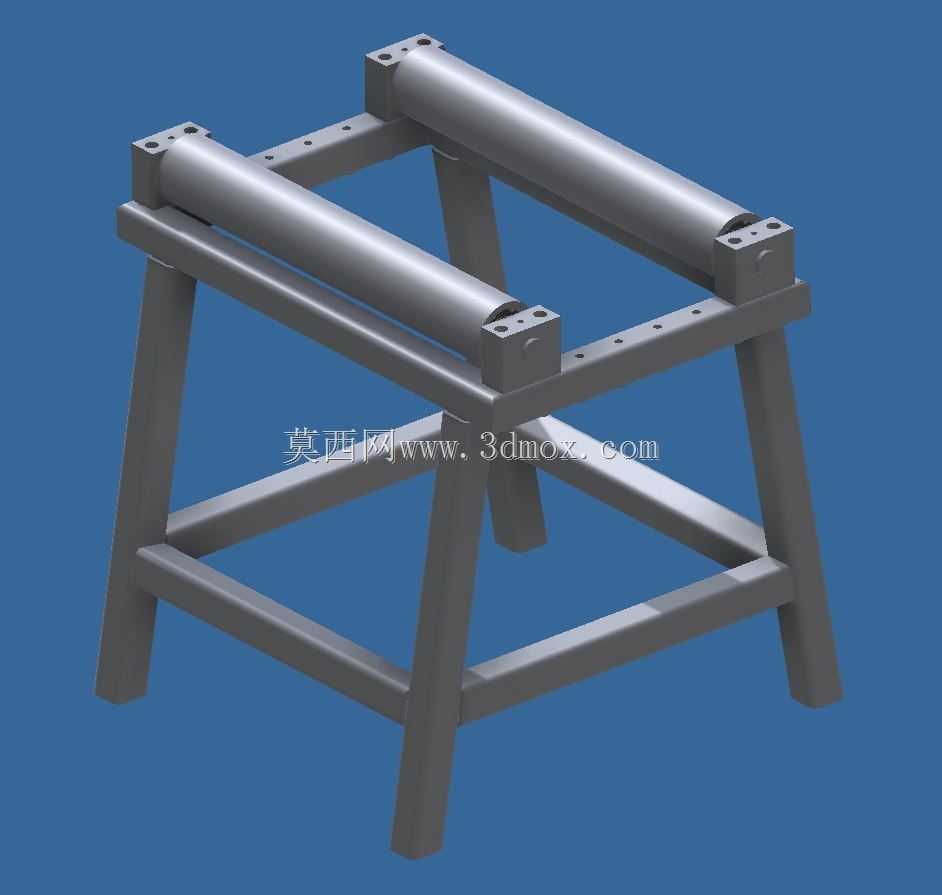

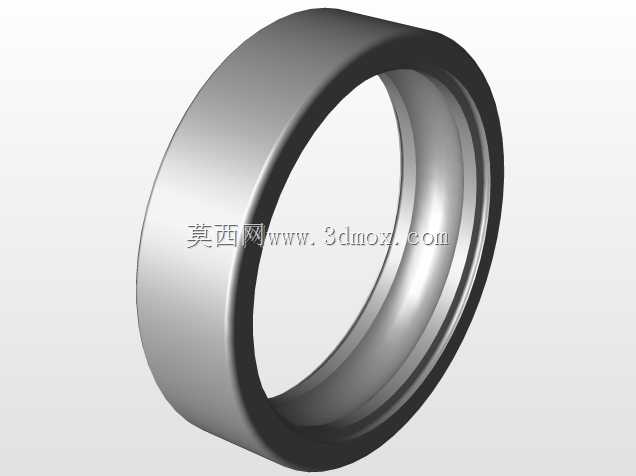

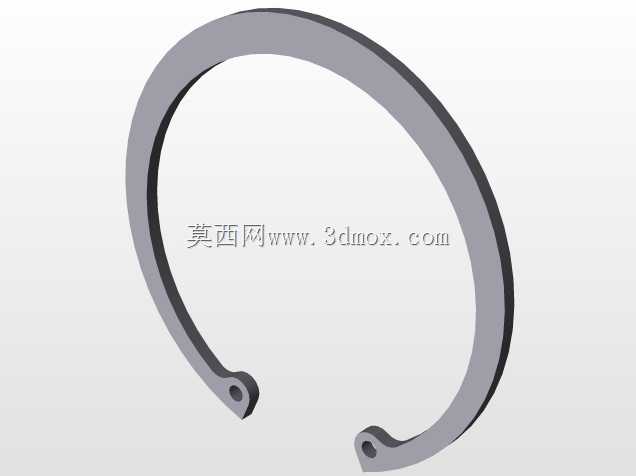

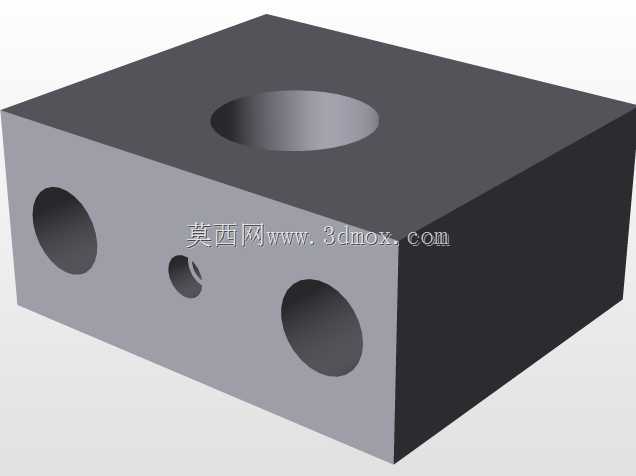

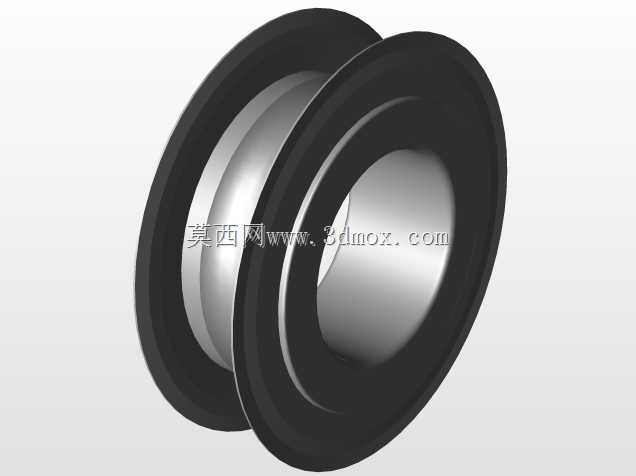

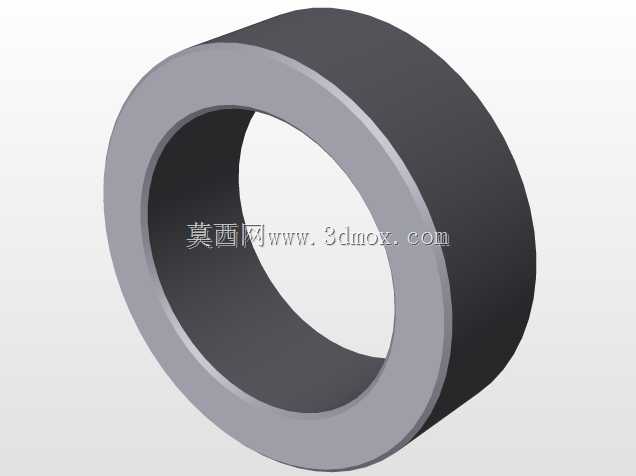

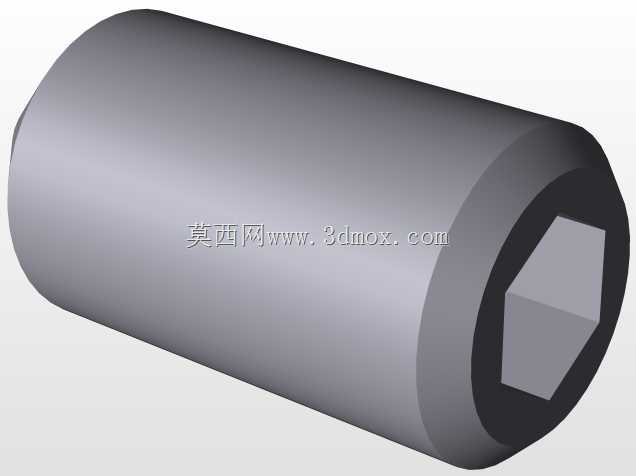

在管材加工、长轴类物料周转、型材输送的生产场景中，这类滚柱支撑托架是车间工位旁十分常见的辅助工装，既可以单独作为管材下料时的承托工位使用，也可以多组串联排布，配合带锯床、坡口机、管材套丝设备完成长尺寸管材的进给支撑，避免长管材悬伸过长产生挠度变形，影响加工精度。从结构设计来看，整体采用框架式焊接机架作为承载基础，四条支腿向外倾斜布置，相比垂直支腿结构能获得更大的支撑跨距，抵抗侧向倾覆的能力更强，即使放置在略有不平整的车间地面，也能通过支腿底部的接触面保持稳定，不需要额外做复杂的地面固定。上部的两根平行滚柱是核心功能部件，滚柱两端通过带安装孔的座体固定在机架上平面，滚柱自身可绕轴线自由转动，当管材放置在两根滚柱之间的支撑区域时，轴向推送管材的过程中滚柱随动转动，将滑动摩擦转化为滚动摩擦，大幅降低工人推送长管材时的操作阻力，也能避免管材表面在推送过程中被硬质支撑面划伤。机架的上下两层横撑采用矩形截面型材焊接，既保证了整体框架的抗扭刚度，也不会额外增加过多的结构重量，方便车间内根据生产需求灵活移位调整布置位置。设计过程中需要重点考量滚柱的中心距参数，中心距过小会导致小直径管材卡滞在两根滚柱之间无法顺畅转动，中心距过大则会让大直径管材的支撑接触面积不足，推送过程中容易产生晃动，因此滚柱间距的取值需要覆盖对应工位常用管材的直径范围，兼顾不同规格物料的适配性。安装边界上，机架上平面的滚柱安装座预留了多组调节孔位，可以根据实际使用需求微调两根滚柱的平行度与间距，适配更多尺寸的加工物料，支腿的高度设计匹配常规加工设备的工作台面高度，保证管材承托后轴线与设备加工主轴保持同轴，避免管材倾斜进给导致的加工尺寸偏差。这类支撑结构没有复杂的传动部件，日常维护仅需要定期清理滚柱转动缝隙内的切削碎屑、定期加注润滑脂保证滚柱转动顺畅即可，能够在车间多粉尘、多切削碎屑的工况下长期稳定工作，不需要频繁更换易损件，是管材加工、型材输送环节中低成本但实用性极强的辅助支撑构件。
