家用供水系统压水增压器结构设计

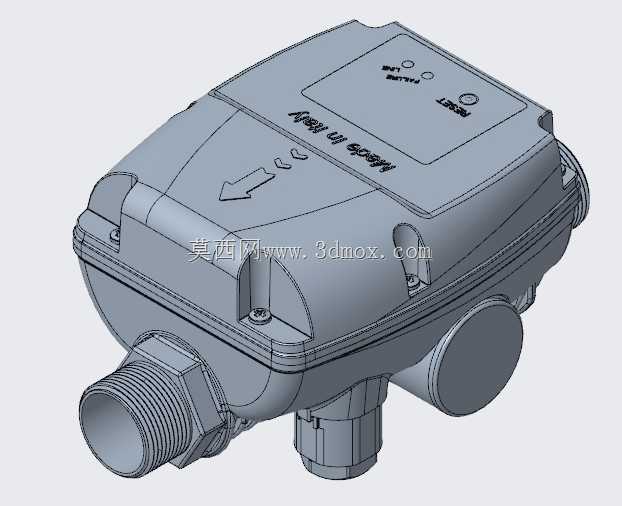

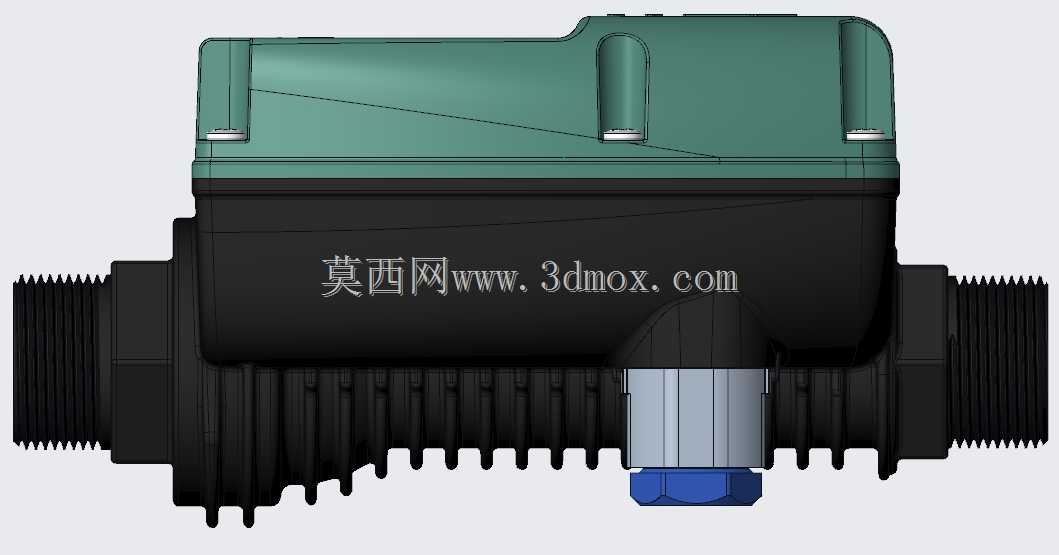

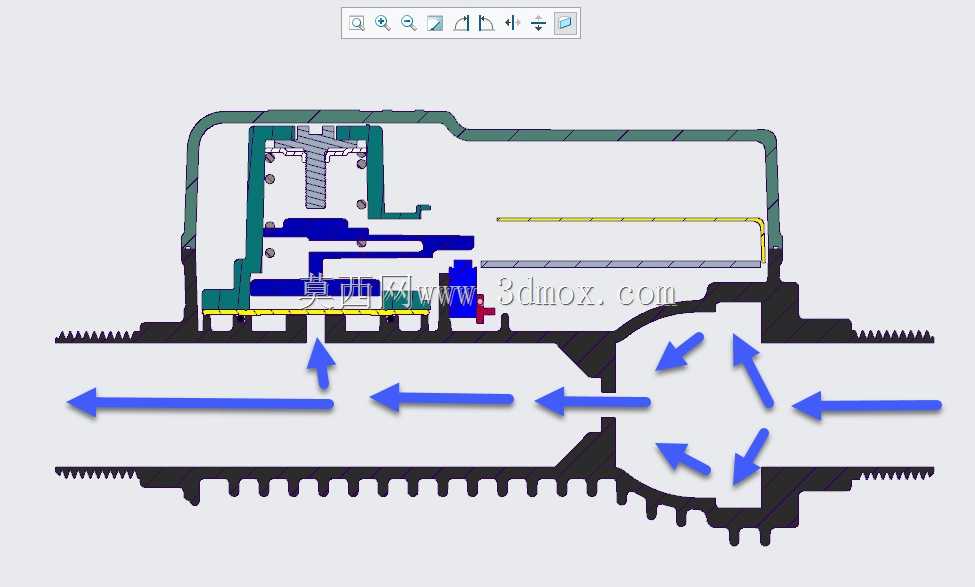

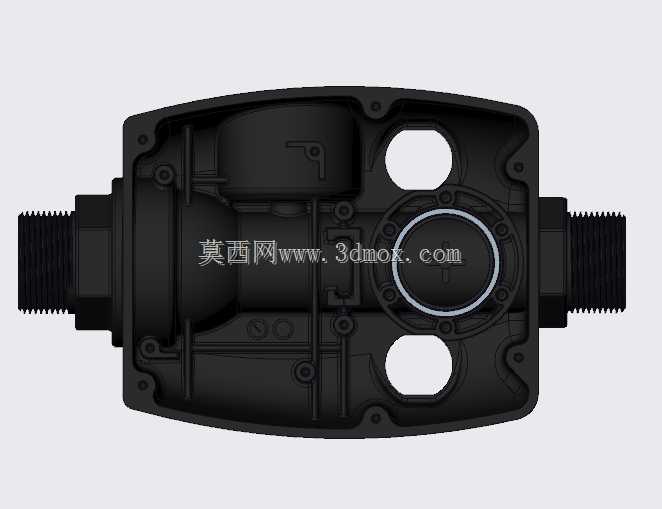

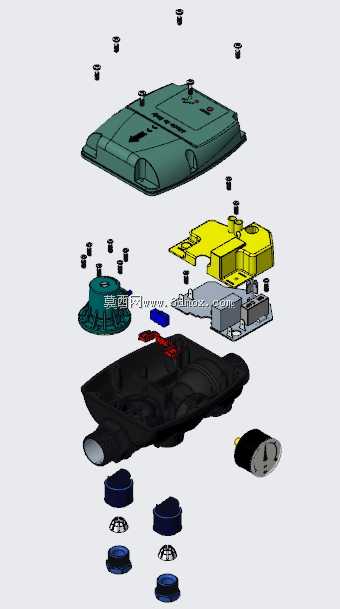

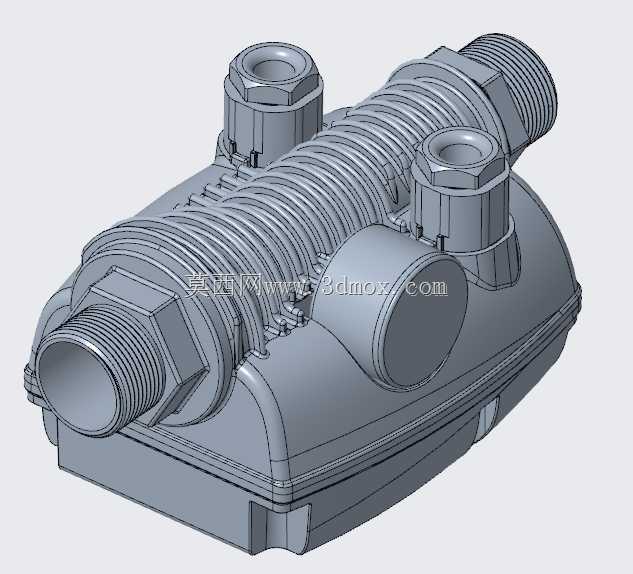

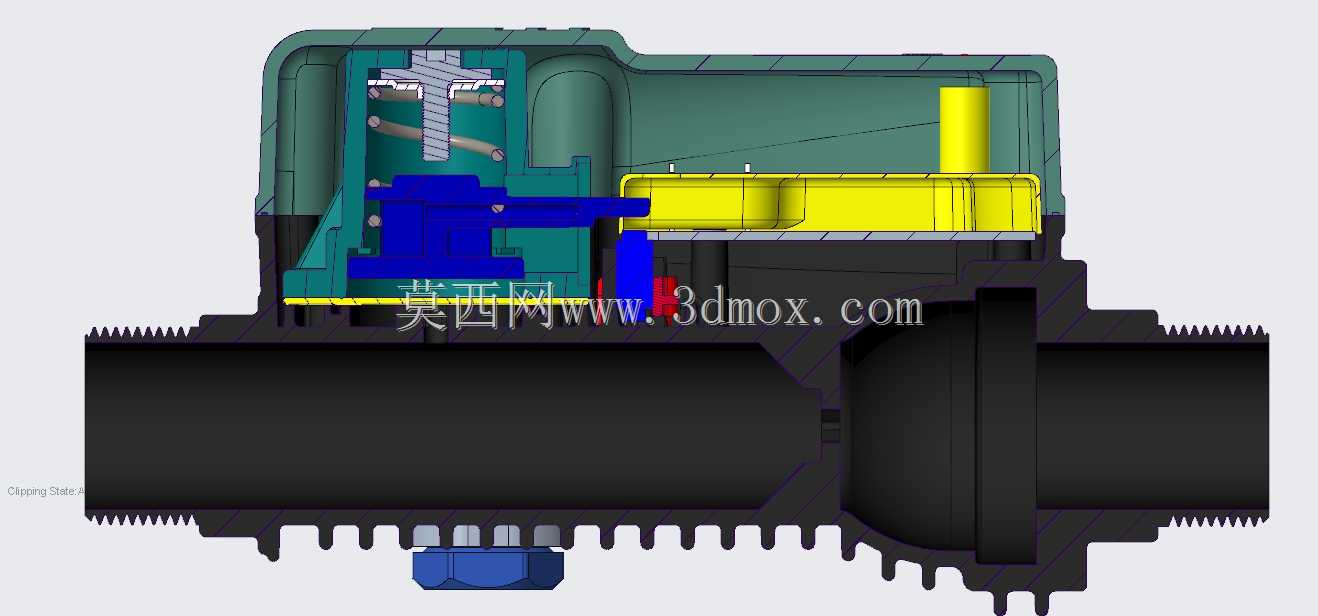

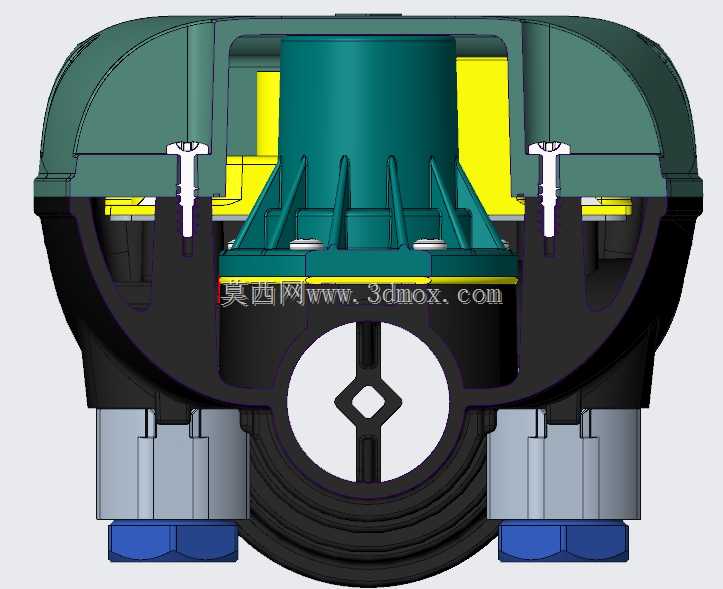

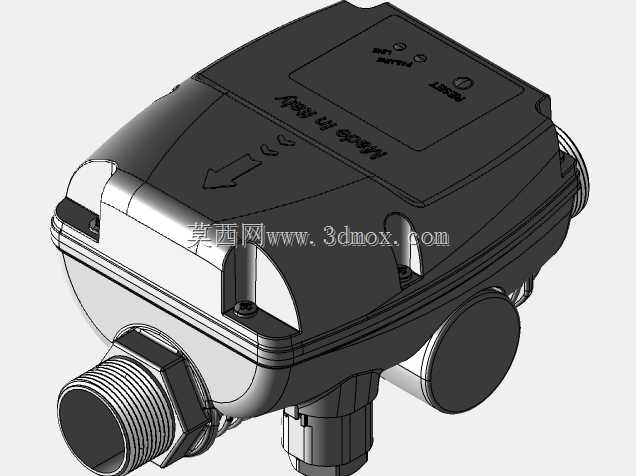

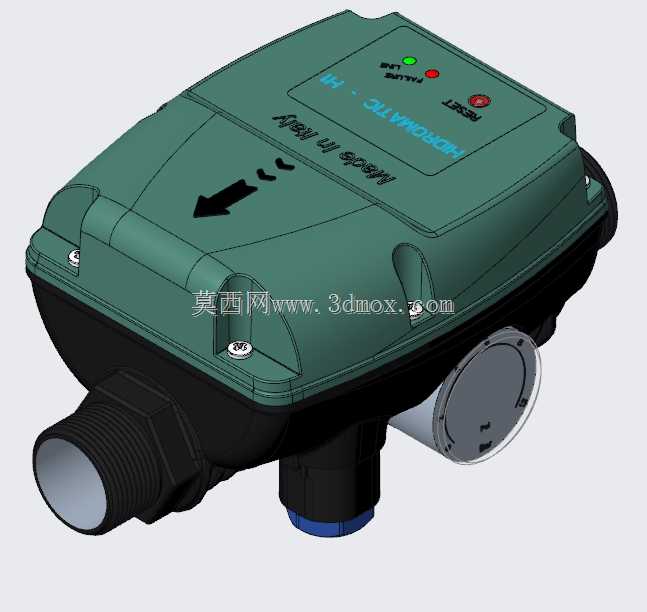

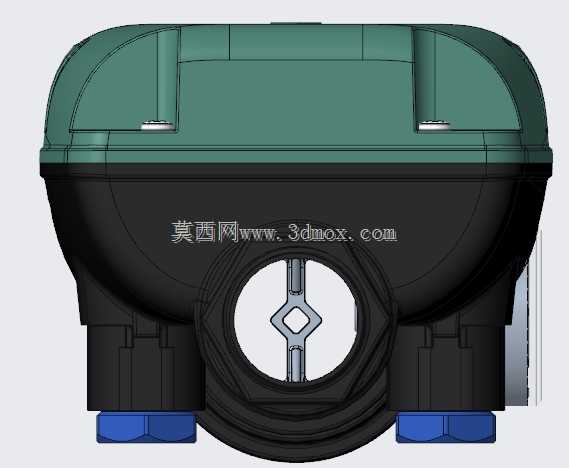

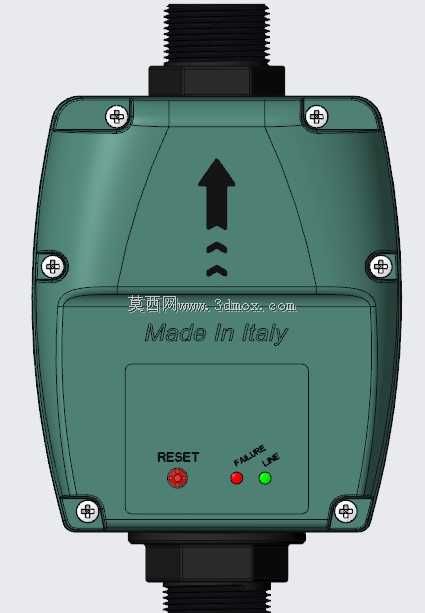

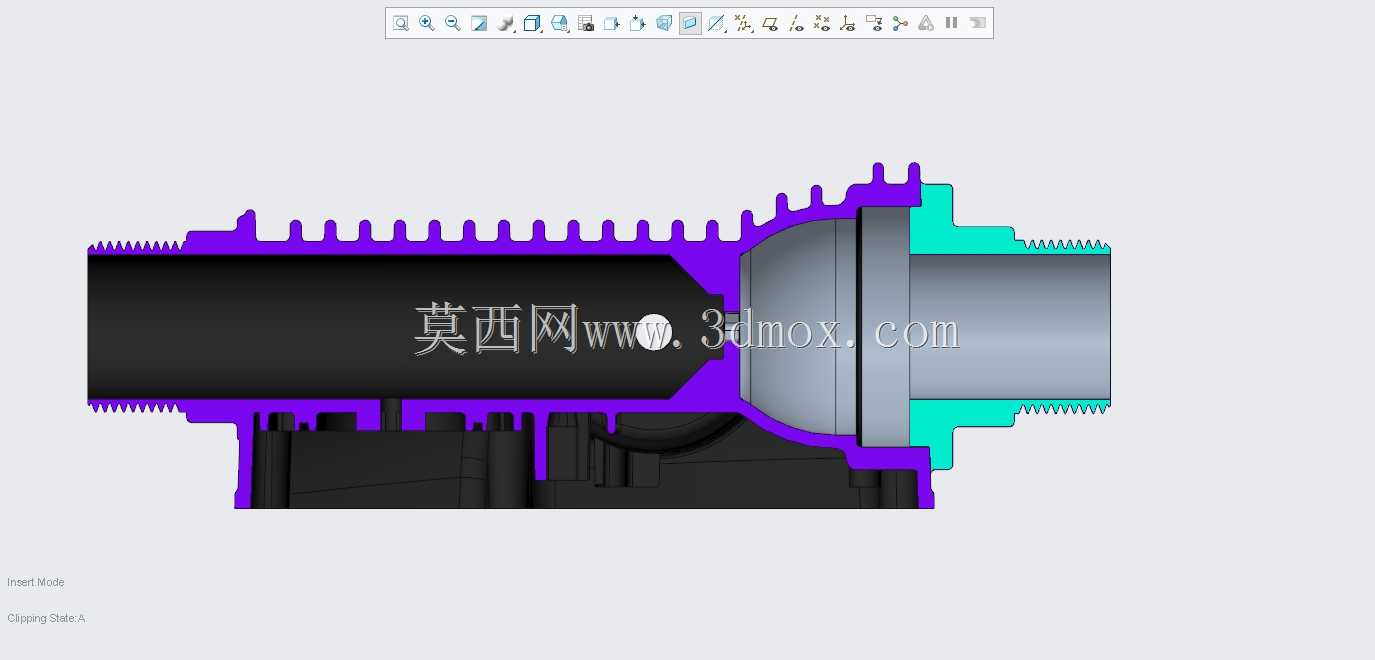

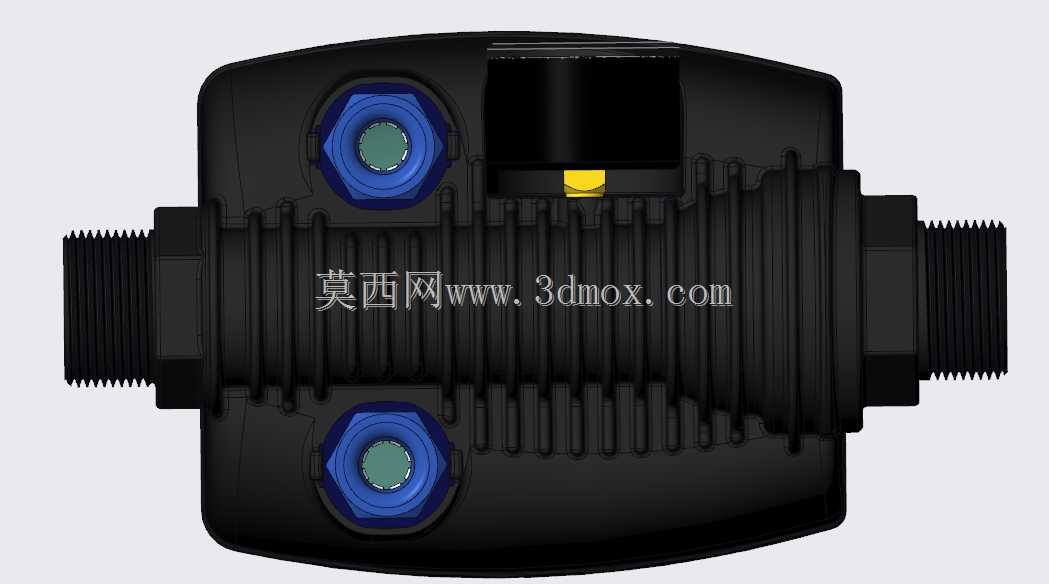

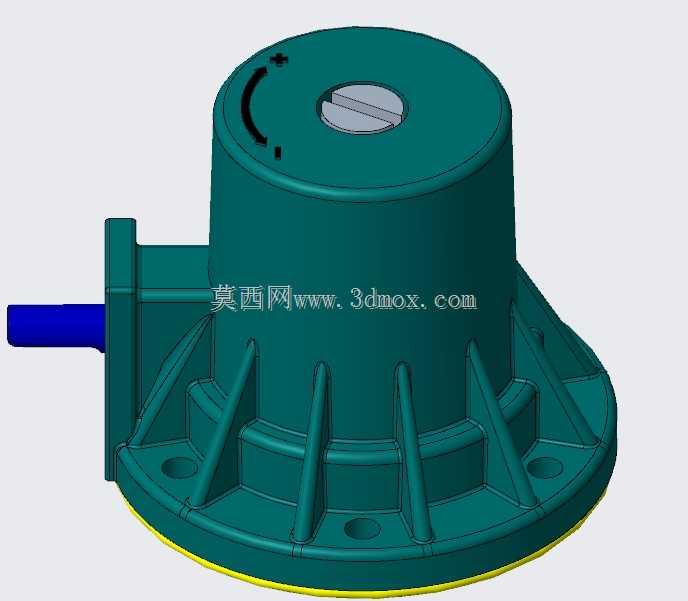

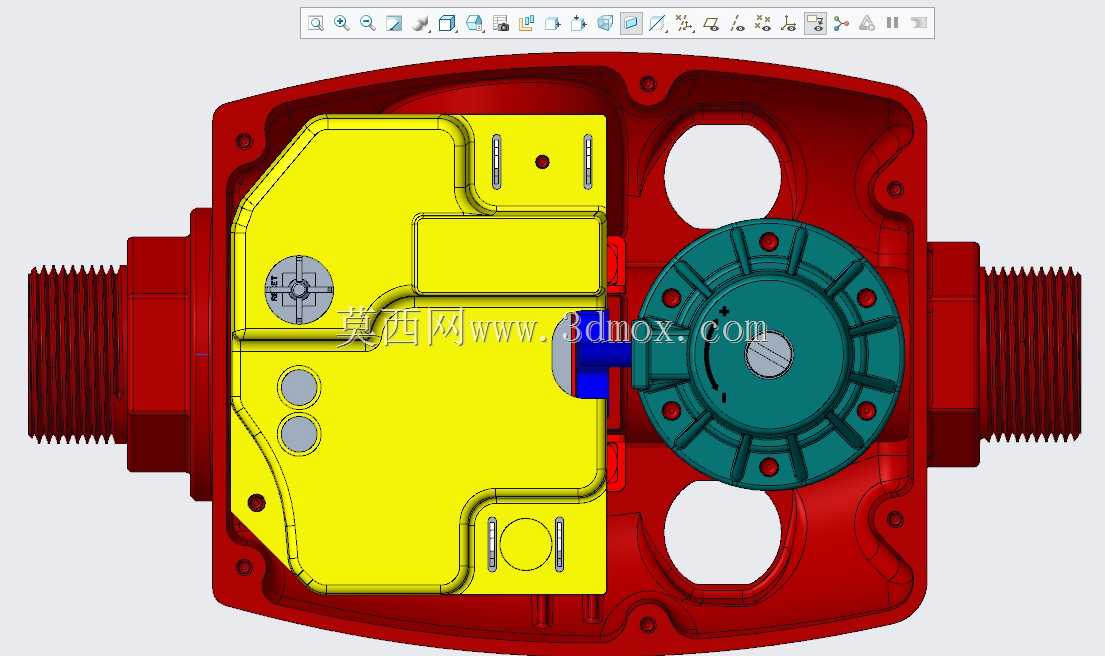

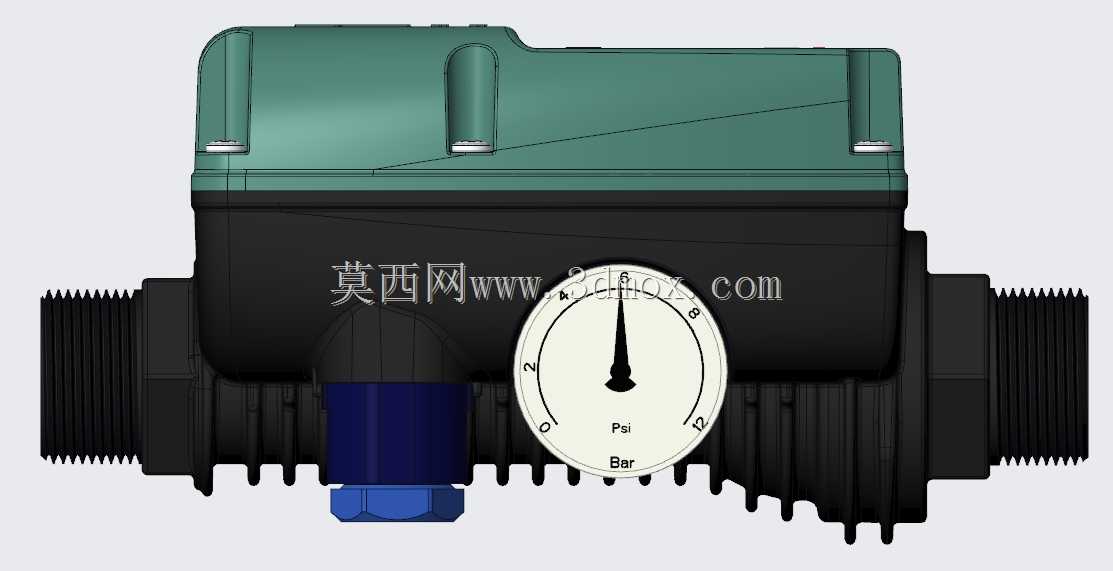

这款压水增压器主要面向民用供水、小型商用增压场景，适配家庭自来水管路、小型净水设备、太阳能供水系统等水压不足的工况，解决高层住户供水末端水压偏低、水流不足的实际使用问题。从结构设计来看，整体采用上下分壳的装配形式，上壳为深绿色工程塑料材质，表面做了防滑纹理处理，顶面预留状态指示灯与复位按键的安装位，指示灯分别对应运行、故障状态，方便用户快速判断设备工作状态；壳体表面模压流向标识箭头，安装时可直接对照标识对齐管路走向，避免接反进出水口。下壳集成管路接口，进水端采用标准外螺纹结构，适配常规民用供水管道的连接尺寸，无需额外定制转接头即可完成对接；侧方预留接线端密封舱，采用法兰压盖加密封圈的密封结构，满足厨卫等潮湿环境的防护要求，避免水汽侵入电路部分造成故障。功能逻辑上，设备内置压力与流量感应模块，当管路压力下降到设定阈值时自动触发增压泵启动，当系统流量停止、管路压力回升到额定值后自动切断泵组供电，同时在检测到水流不足、出现空抽风险时立刻停泵，避免泵组长时间干磨造成密封件损坏、叶轮烧蚀的问题。设计过程中充分考虑安装边界，整体外形采用紧凑的方正圆角结构，可直接安装在管路入户端、橱柜下方等狭小空间，进出水口的同轴度公差控制在合理范围，避免安装后出现管路应力集中导致的接口渗漏问题；壳体边角做圆弧过渡，既降低注塑生产时的应力集中风险，也避免安装维护时棱角划伤操作人员。内部结构预留足够的电路安装空间，控制板与管路腔体完全隔离，做到水电分离，提升使用安全性；底部预留泄压孔，当腔体内出现异常积水时可及时排出，避免长期积水腐蚀内部元件。从建模细节来看，所有卡扣、螺丝柱的位置都对应实际开模需求，壳体壁厚保持均匀，避免注塑成型时出现缩痕、翘曲等缺陷，螺纹接口的尺寸符合民用管路的通用标准，可直接对接市面上常见的PPR管、金属水管接头，无需额外调整尺寸。
