带升降功能的桶装物料输送传送带结构

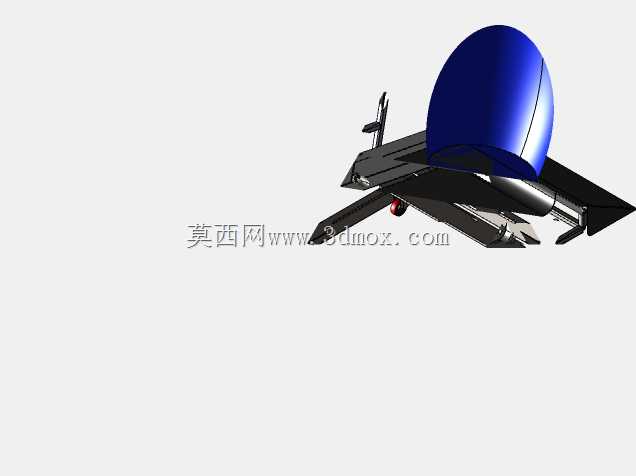

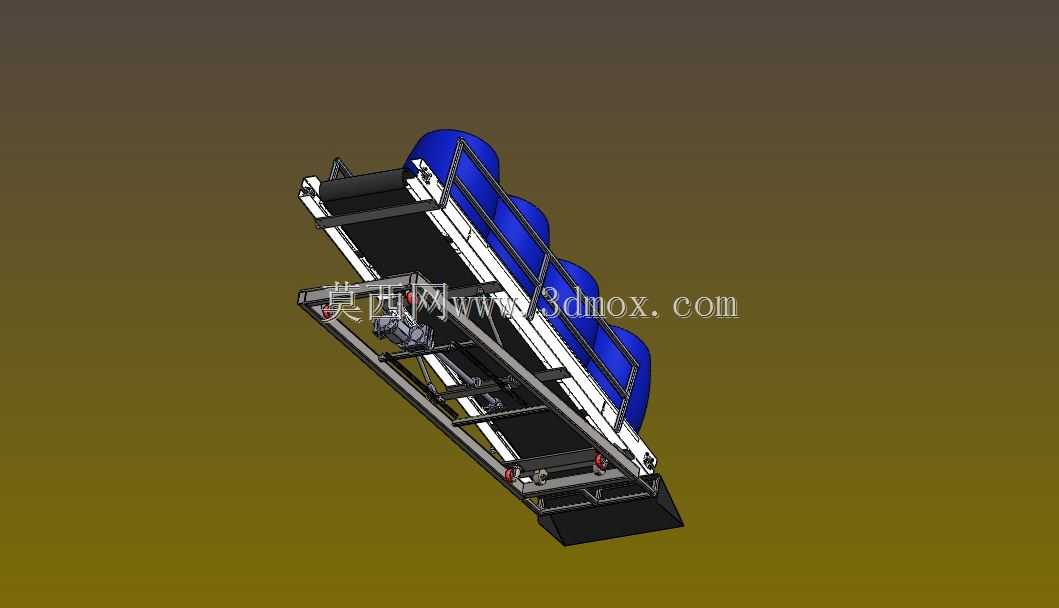

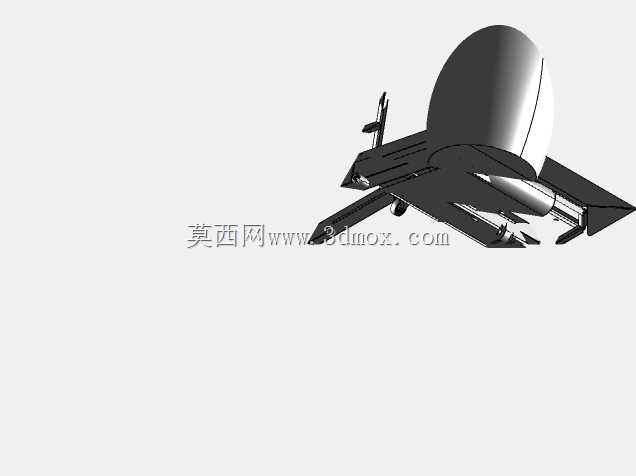

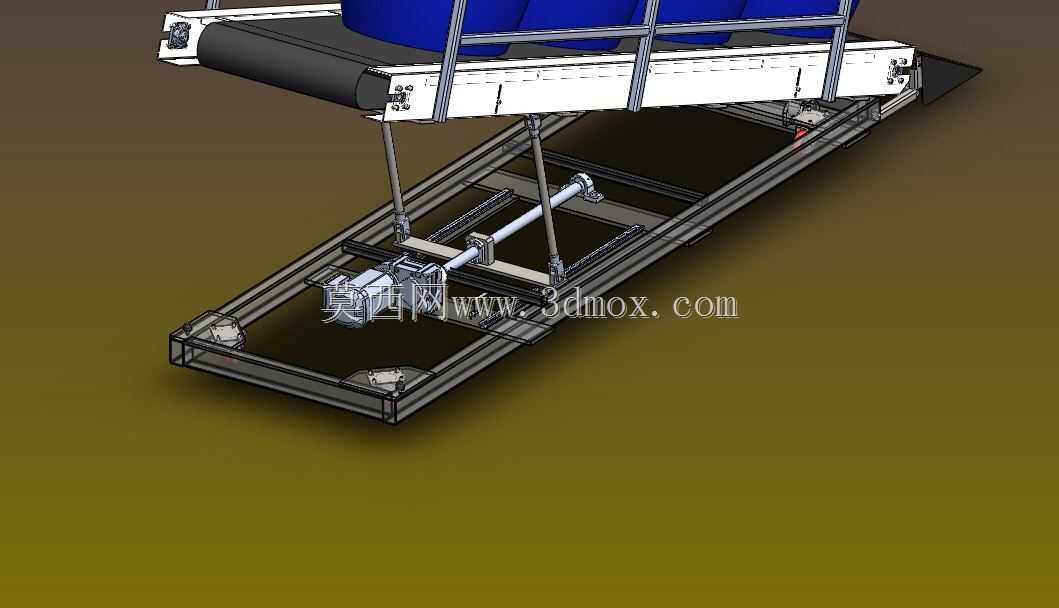

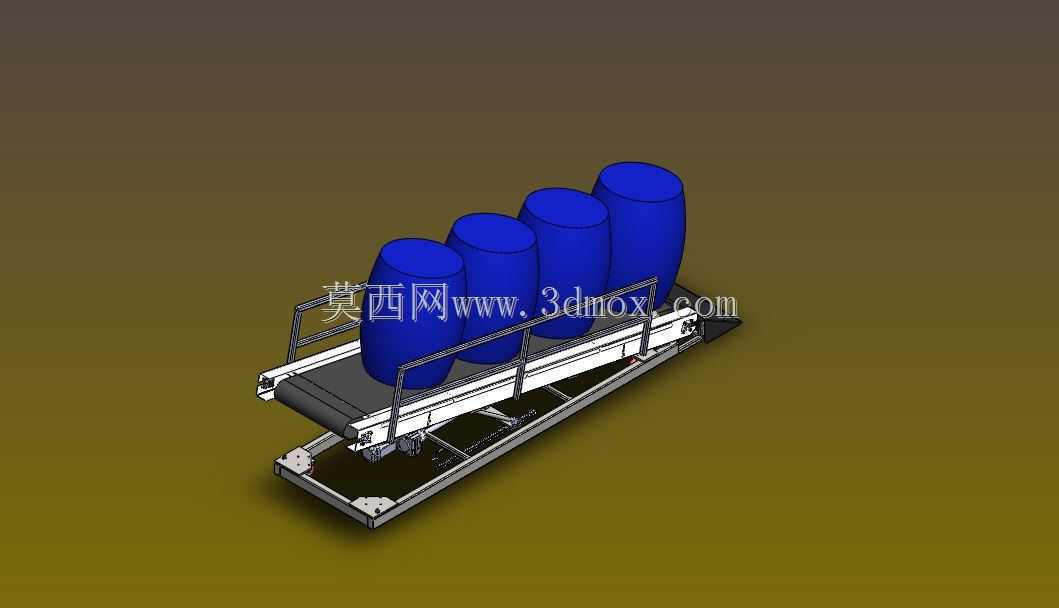

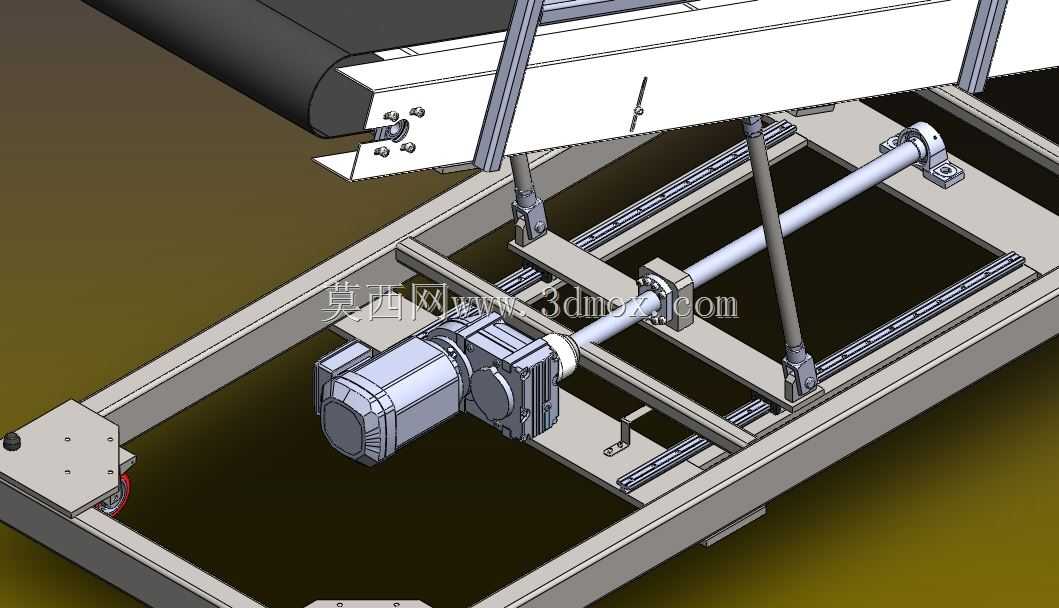

这款带升降调节功能的皮带输送设备，主要面向桶装、箱装类规整工件的短距离转运与工位衔接场景，常见于日化灌装线末端、粮油加工包装段、化工原料周转区这类需要在不同高度工位间传递物料的作业环节，可直接对接灌装出料口、码垛工位、暂存货架等不同高度的作业面，省去人工反复搬抬调整物料高度的工序，降低一线作业人员的腰部劳损风险。设备整体采用倾斜式皮带输送主体搭配底部剪叉升降支撑结构，输送段两侧加装了可拆卸的防护栏架，避免桶装物料在倾斜输送过程中发生侧翻滚落，护栏的安装孔位预留了调节余量，可根据输送物料的实际外径调整护栏间距，适配不同规格的圆柱状、方体状工件输送需求。底部的剪叉升降结构采用液压驱动，驱动单元布置在设备底座的侧方预留安装位，升降行程可根据现场工位的高度差进行定制调整，常规配置下可实现输送面进料端高度固定、出料端高度在一定范围内无级调节，也可根据现场布局需求调整为两端均可调节的结构，适配复杂的生产线布局。设备底座采用型钢焊接成型，底部预留了地脚螺栓安装孔与脚轮安装位，既可以通过膨胀螺栓将设备永久固定在指定作业位置，也可以加装重载脚轮实现工位间的灵活转场，适配小批量多批次的柔性生产需求。皮带输送面采用防滑耐磨的PVC材质，表面做了防滑纹理处理，在倾斜输送角度不超过20度的工况下，可保证桶装物料与皮带间有足够摩擦力，不会出现打滑下滑的情况；皮带张紧机构布置在输送段的两端，采用螺杆调节式张紧结构，日常维护时无需拆解主体框架，仅通过扳手调节张紧螺杆即可完成皮带松紧度调整，降低后期运维的工作量。设计过程中优先考虑了设备的安装边界，整体宽度控制在常规车间通道可通行的范围内，输送段长度可根据现场输送距离进行模块化拼接，升降底座的投影尺寸预留了足够的维修操作空间，液压管路、电气布线均采用内置式走线，避免外露管线被物料剐蹭造成损坏，同时也能减少车间清洁时的卫生死角。在实际选型应用时，可根据输送物料的单重调整皮带辊筒的壁厚与驱动电机的功率，常规配置下单段输送可承载单重50kg以内的桶装物料，若需输送更重的工件，可更换加厚的输送皮带与更大直径的传动辊筒，同时升级液压驱动单元的载荷等级，保证设备运行的稳定性。
