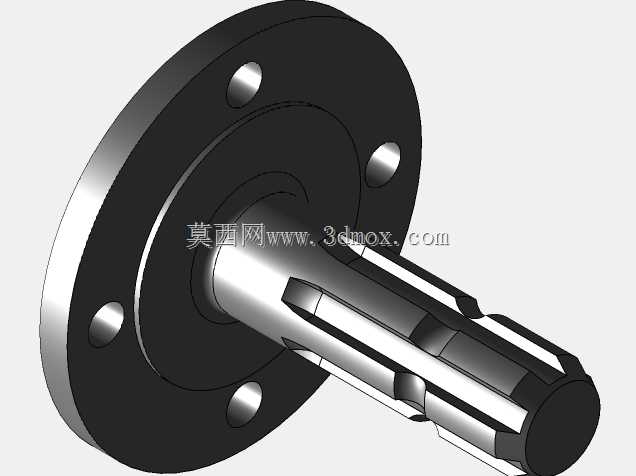

带法兰安装座的1又3/8英寸PTO花键轴

这款带法兰安装结构的花键轴，主要面向农用机械、小型工程机械的动力输出单元配套设计，适配取力端1又3/8英寸规格的花键接口，是动力传递路径上的核心承载零件。从结构设计逻辑来看，轴端采用矩形花键齿形，齿侧配合精度选取中等过渡配合等级，既保证动力传递过程中齿面接触应力分布均匀，避免局部应力集中导致的齿面压溃、磨损过快问题，也能满足现场拆装时的便捷性要求，无需额外专用工具即可完成对接装配。法兰盘部分设计有六个均匀分布的沉头安装孔，孔位分度圆直径与对接壳体的安装螺柱位置完全匹配，沉孔深度可完全容纳螺栓头部，避免螺栓突出后与周边旋转部件发生运动干涉，法兰与轴身衔接处设计有圆角过渡结构，可有效降低轴肩位置的应力集中系数，提升零件在交变载荷下的疲劳寿命。在实际应用场景中，这类花键轴多用于拖拉机后置PTO动力输出端、小型发电机组的动力对接单元、园林机械的传动系统中，承担将发动机输出扭矩传递至后端工作机具的作用，比如配套旋耕机、碎枝机、小型水泵等外接设备时，法兰端通过螺栓紧固在设备壳体的轴承座端面上，为轴身提供稳定的径向支撑，花键端则插入对接机具的花键套内，实现扭矩的平稳传递。设计过程中充分考虑了安装边界的限制，轴身的光轴段长度匹配轴承内圈的安装宽度，预留了密封圈的安装槽位，可有效阻挡外界泥沙、灰尘进入轴承腔体，延长支撑轴承的维护周期；花键段的有效啮合长度经过校核，可覆盖常用对接机具的花键套深度范围，避免啮合长度不足导致的齿面载荷过大问题。轴端设计有倒角结构，既方便装配时花键的快速对中导入，也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或对接零件的配合面。法兰盘的端面加工有定位止口，与壳体上的定位凸台配合后，可保证轴的回转中心与壳体轴承孔的同轴度，减少轴系运转过程中的径向跳动量，降低运转时的振动与噪声水平。从受力角度考量，这类轴在工作中主要承受扭矩载荷，同时会伴随一定的径向弯矩，因此结构设计时轴身的直径变化处均采用平缓过渡，避免截面突变带来的应力集中，花键齿的齿根位置也设计有微小圆角，提升齿根的抗弯强度，满足满负荷工况下的长期使用要求。
