立式搅拌混合加工罐体设备结构设计

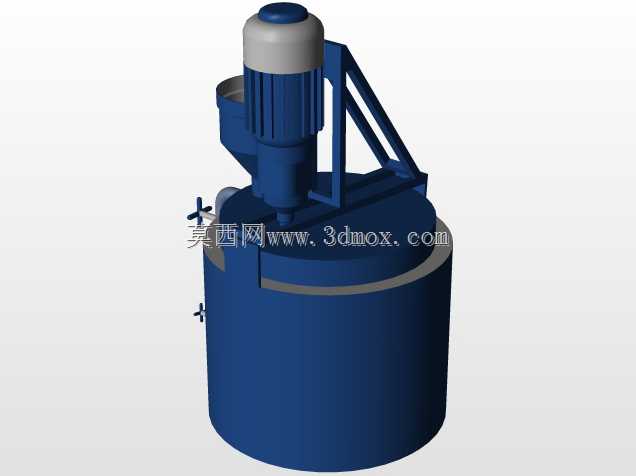

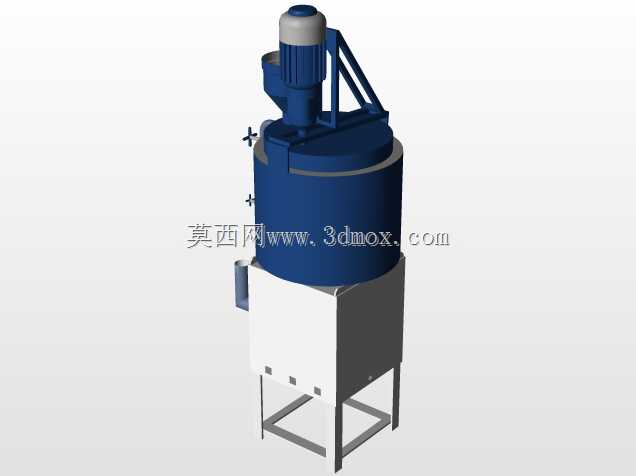

这款立式搅拌加工设备主要面向精细化工、食品配料、日化原料生产等场景的物料混合工序，可完成固液混合、液液分散、低速均质类加工任务，适配中小批量生产车间的配料工段安装需求。设备整体采用立式支腿安装结构，主体罐体为圆柱型承压腔体，下部衔接锥底集料段，能保障混合完成后的物料无残留排空，避免腔体内积料引发的交叉污染问题。顶部集成两套功能组件，一侧为驱动搅拌总成，配套立式减速电机直接连接搅拌轴，省去中间传动环节的功率损耗，搅拌轴延伸至罐体下部，可根据物料特性选配桨叶、涡轮或螺带式搅拌构件；另一侧为进料口组件，带敞口投料斗可满足人工投料、管道进料两种上料方式，投料斗边缘做翻边强化处理，避免投料过程中物料撒落。罐体侧面布置多组工艺接管，分别对应辅料添加、温度检测、取样观察、清洗喷淋的功能需求，接管位置按照操作人员站立操作的高度排布，无需额外搭建操作平台即可完成日常操作。下部黄色包覆段为设备的夹套腔体，可通入导热介质或冷却介质，实现混合过程中的温度调控，夹套外部做保温包覆层安装位预留，现场安装时可直接填充保温材料减少热量损耗。支腿采用方钢焊接结构，底部预留地脚螺栓安装孔，可直接固定在水泥基础或钢制操作平台上，支腿高度预留了底部出料口的接料空间，可直接对接周转料桶或输送管道入口。设计阶段重点考量了腔体的圆角过渡处理，所有内壁衔接位置均做圆弧倒角，避免物料在直角缝隙处堆积，同时方便日常清洗作业的开展；搅拌驱动组件的安装座做了加强筋强化，可承受搅拌过程中产生的径向载荷，避免长期运行出现轴偏摆问题。设备整体的安装边界紧凑，无需过大的车间占地空间，进出管线接口均做了标准化法兰匹配设计，可直接对接车间现有公用工程管线，减少现场改造的工作量。
