农用整地作业缺口圆盘耙部件结构

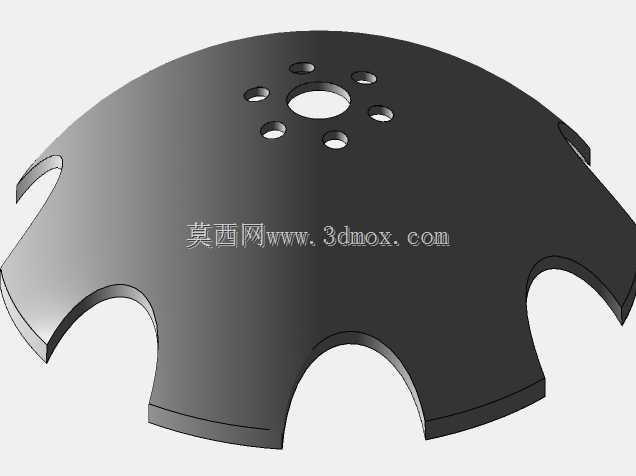

该圆盘耙部件是耕地整地农机的核心作业零件，主要配套于牵引式或悬挂式圆盘耙整机，在旱田耕后碎土、播前整地、收后浅耕灭茬作业场景中承担核心切削、破碎、翻抛土壤的功能，也可用于果园行间浅松、牧草地更新整地等作业环节，能在黏重土壤、多作物残茬地块稳定作业，相比普通平口耙片，缺口结构可更好地切断作物根茬、破碎板结土块，减少作业时的壅土堵草问题。从结构设计来看，该耙片采用球面弧面构型，作业时在牵引力作用下会绕自身安装轴被动旋转，刃口切入土壤过程中，弧面会带动土块抬升、翻转，配合缺口的撕扯作用，将表层板结土破碎为粒径均匀的耕层结构，同时将地表作物残茬、杂草埋入下层，避免残茬缠绕作业部件。设计过程中重点考量了安装边界与作业强度的匹配，中心安装孔的孔径、孔位分布需适配标准耙组方轴的安装尺寸，保证耙片在轴上的周向固定可靠，避免作业时出现径向窜动；耙片的球面曲率半径经过反复校验，曲率过小会导致入土阻力过大，牵引负荷超标，曲率过大则会降低翻土碎土效果，无法达到要求的耕深。耙片外缘的缺口采用均匀分布的多齿构型，缺口的刃口同样做了切土倒角处理，作业时缺口先接触未耕土壤，可在较低牵引负荷下切入板结层，相比整圆刃口耙片，在留茬地作业时的切断能力提升明显，能有效避免玉米、小麦等作物根茬缠绕耙组。从安装适配性来看，该耙片的安装端面平面度有严格公差要求，装配后耙片与间管、轴承座的贴合面无间隙，可避免作业时受交变载荷出现连接松动；耙片的直径参数对应不同的作业耕深需求，大直径耙片可适配更深的耕整作业，小直径耙片多用于浅耕灭茬场景。在实际作业过程中，耙片除了承受土壤的切削阻力，还会受到石块、硬物的冲击载荷，因此结构设计上在中心安装区域做了局部加厚处理，提升安装部位的结构强度，避免安装孔受载变形开裂；刃口区域采用均匀的淬火硬化层设计，保证刃口的耐磨性，同时兼顾整体韧性，遇到硬物冲击时不会出现崩裂失效。该部件的三维结构完整还原了耙片的球面弧度、缺口轮廓、中心安装孔位等细节，可直接用于耙组的虚拟装配校验，验证耙片间距、安装角度与机架的匹配关系，也可用于作业过程的动力学仿真，分析不同土壤条件下的牵引阻力变化，为整机参数优化提供准确的模型支撑。
