可调式闸门组对焊接定位工装结构

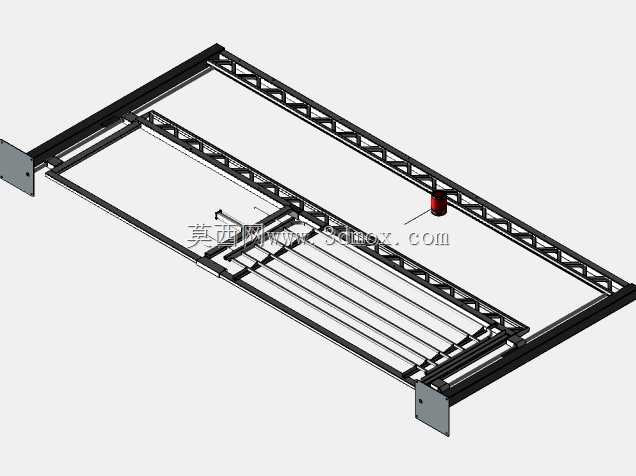

这款可调闸门焊接夹具，主要应用于金属结构件加工车间的闸门批量生产环节，针对传统闸门焊接过程中人工定位偏差大、组对效率低、焊后变形量难控制的痛点设计，适配多规格平面类闸门构件的焊接加工作业。从结构布局来看，整体采用框架式承载主体，主体框架以标准型钢拼接成型，兼顾结构刚性与轻量化需求，框架两侧设置带安装孔的固定支脚，可直接通过螺栓锁紧在车间焊接工作平台上，安装时需保证框架上平面与工作台面的平行度公差控制在0.2mm/m范围内，避免因基准面倾斜导致构件组对错位。框架上沿长度方向排布多组可滑移的定位压块组件，压块通过T型螺栓与框架上的滑槽连接，可根据待加工闸门的外形尺寸、肋板分布位置灵活调整定位点，无需针对单一规格闸门单独制作定位胎具，大幅压缩了不同批次产品切换生产的准备周期。框架中部设置的横向滑移梁上搭载了可微调的压紧机构，压紧头采用绝缘耐高温材质制作，既可以在焊接过程中持续对闸门面板、肋板、边框的贴合位置施加稳定压紧力，减少焊接热变形带来的构件翘曲、接缝错边问题，也能避免焊接电流通过工装传导造成的打火损伤构件表面。在实际生产场景中，操作人员可先将闸门边框放置在框架定位基准面上，调整侧边定位块卡紧边框外侧，再依次铺设面板、排布内部加强肋板，滑动各压紧机构至接缝位置锁紧，即可完成整扇闸门的组对定位，全过程无需反复测量尺寸、搭焊临时固定块，单扇闸门的组对准备时间可缩短60%以上，同时能保证同批次闸门的外形尺寸一致性，减少后续焊后校形的工作量。设计过程中充分考虑了焊接作业的操作空间，框架下部预留了足够的焊枪作业空间，支持正面、侧面多位置焊接操作，不会出现工装结构遮挡焊缝的情况；所有滑移配合面均做了耐磨处理，长期在焊接飞溅、车间粉尘环境下使用也不会出现卡滞问题，日常维护仅需定期清理滑槽内的焊渣、涂抹少量润滑脂即可。整体结构的安装边界可覆盖宽度1.2m至2.4m、长度2m至4m范围内的常规平面闸门加工，超出该范围的构件也可通过更换加长框架型材快速拓展适配能力，无需改动核心定位压紧组件，对于中小规模的金属结构加工厂而言，这套工装的投入成本远低于定制多套专用焊接胎具，同时能有效提升焊接工序的加工精度与生产效率，降低对熟练铆工的技能依赖。
