重卡登车三级金属踏步梯结构设计

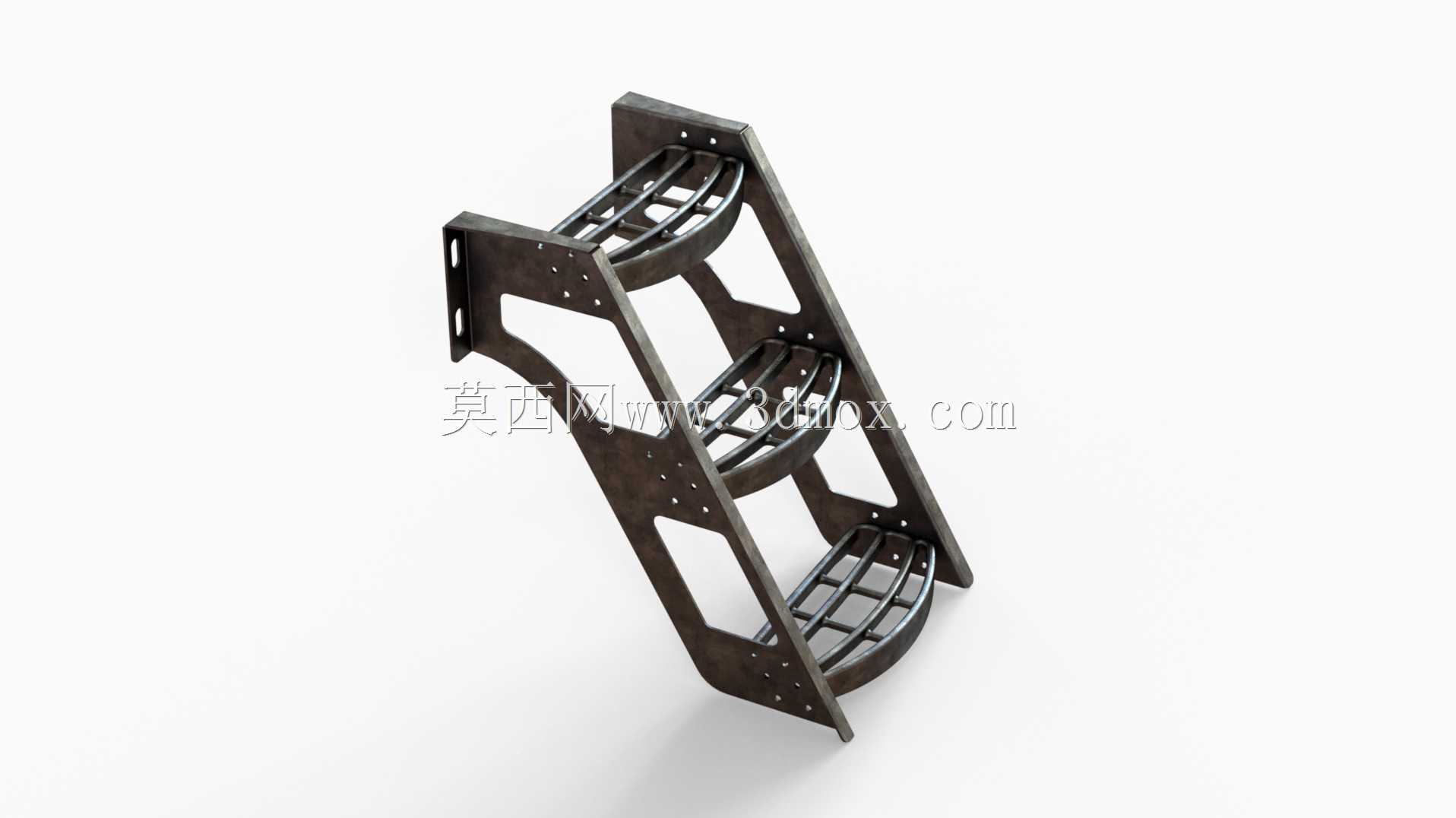

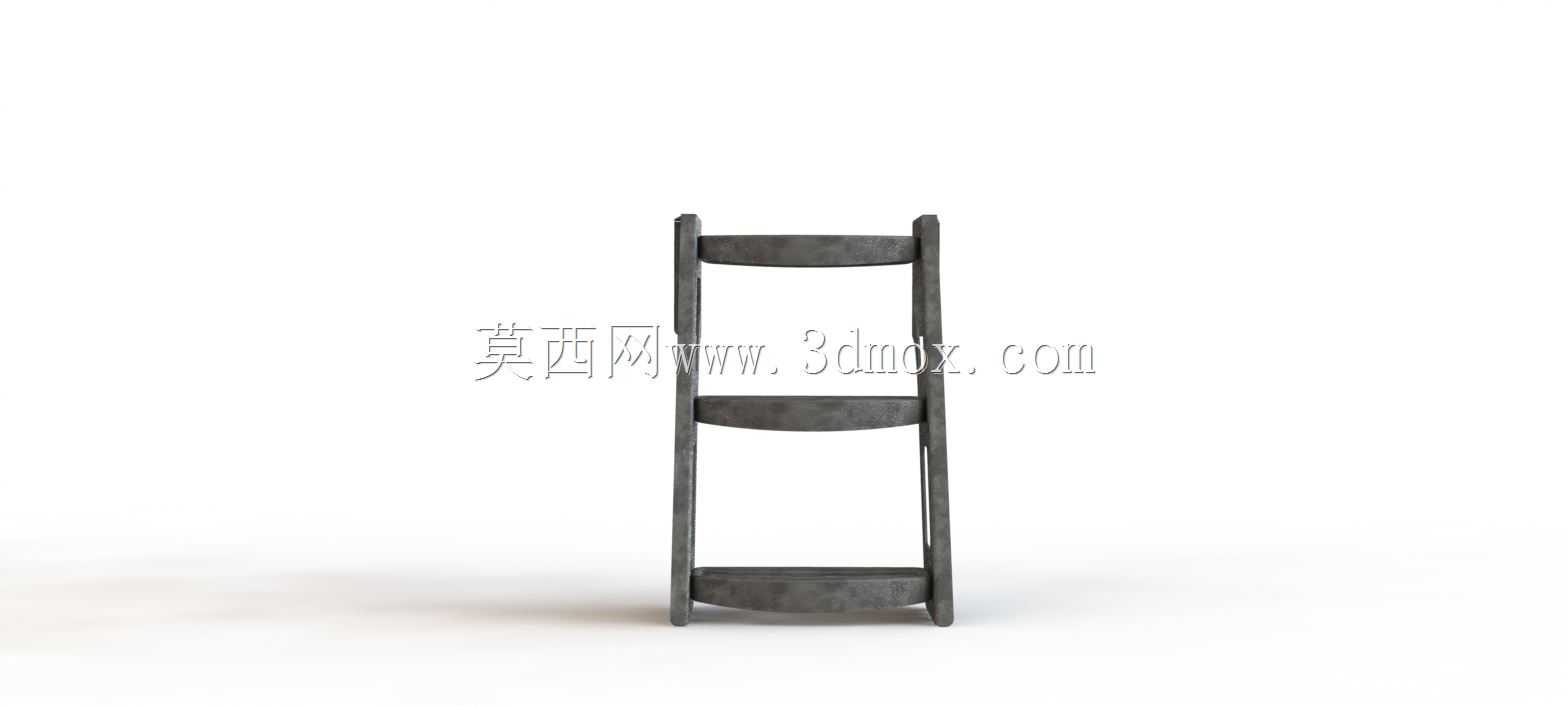

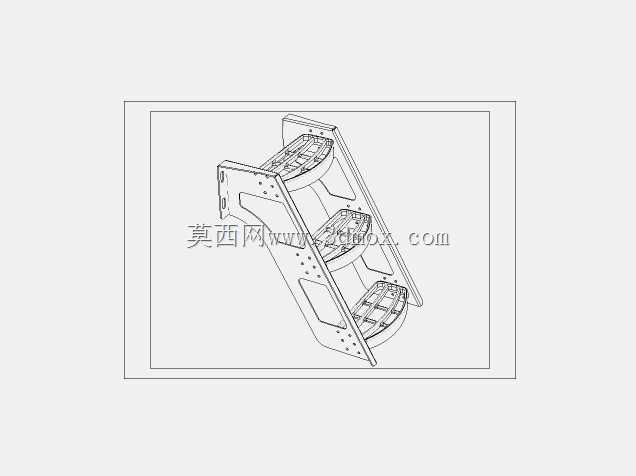

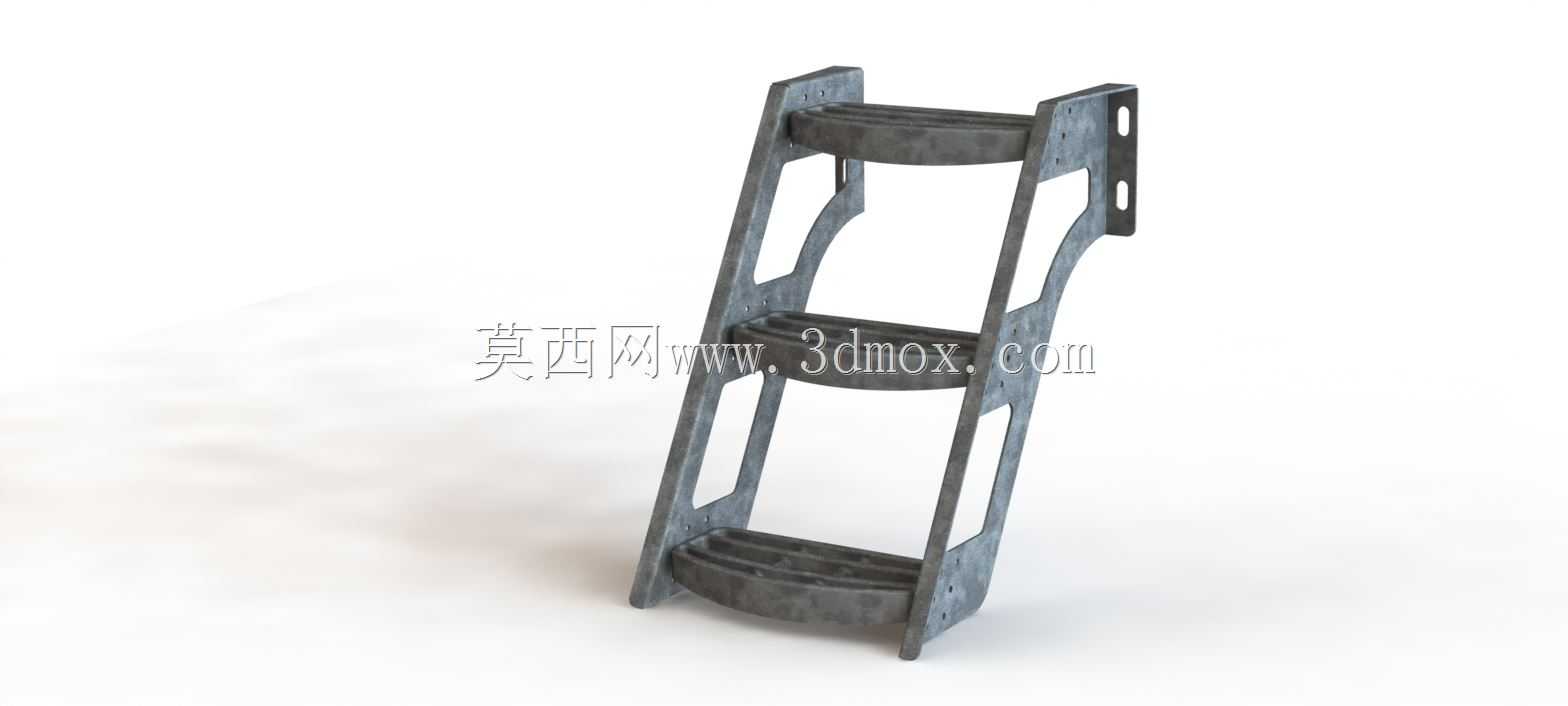

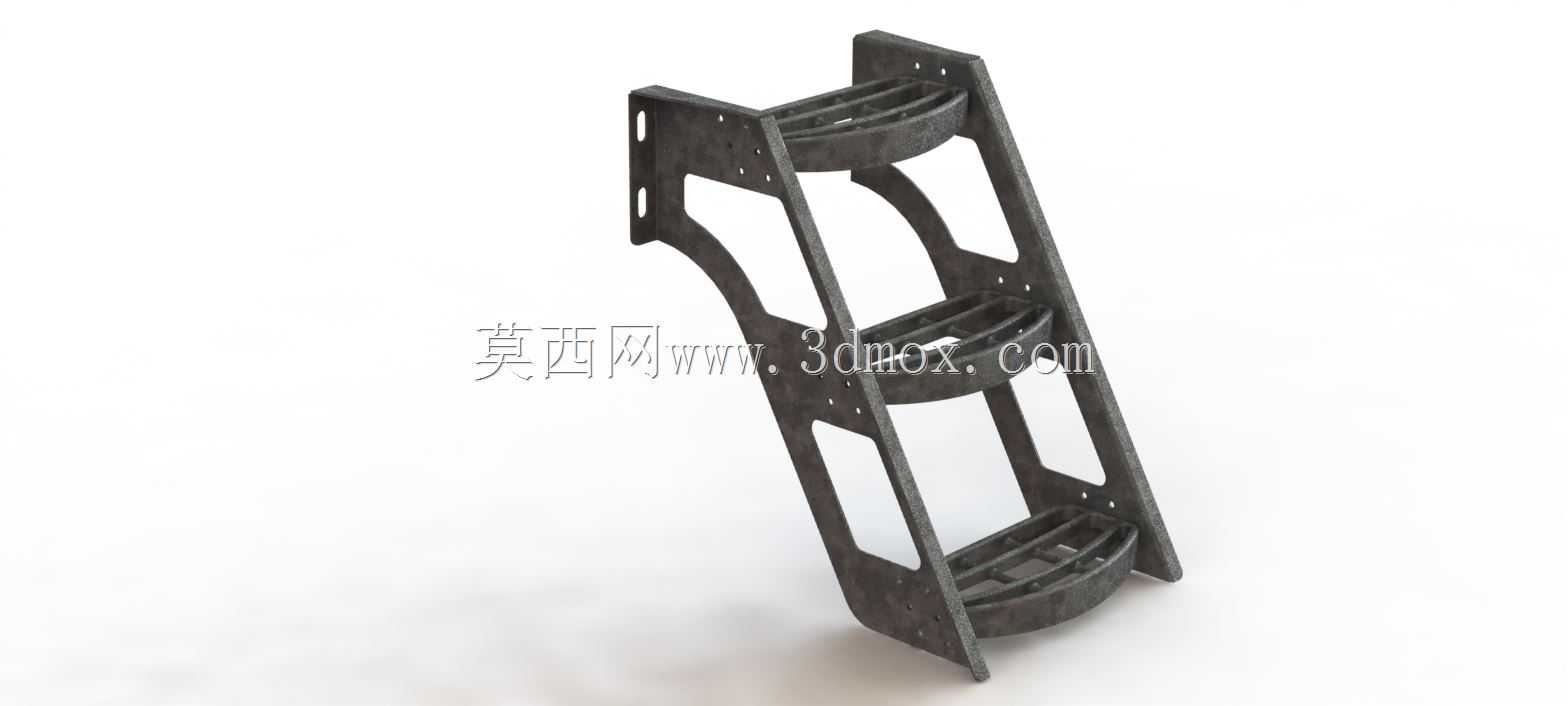

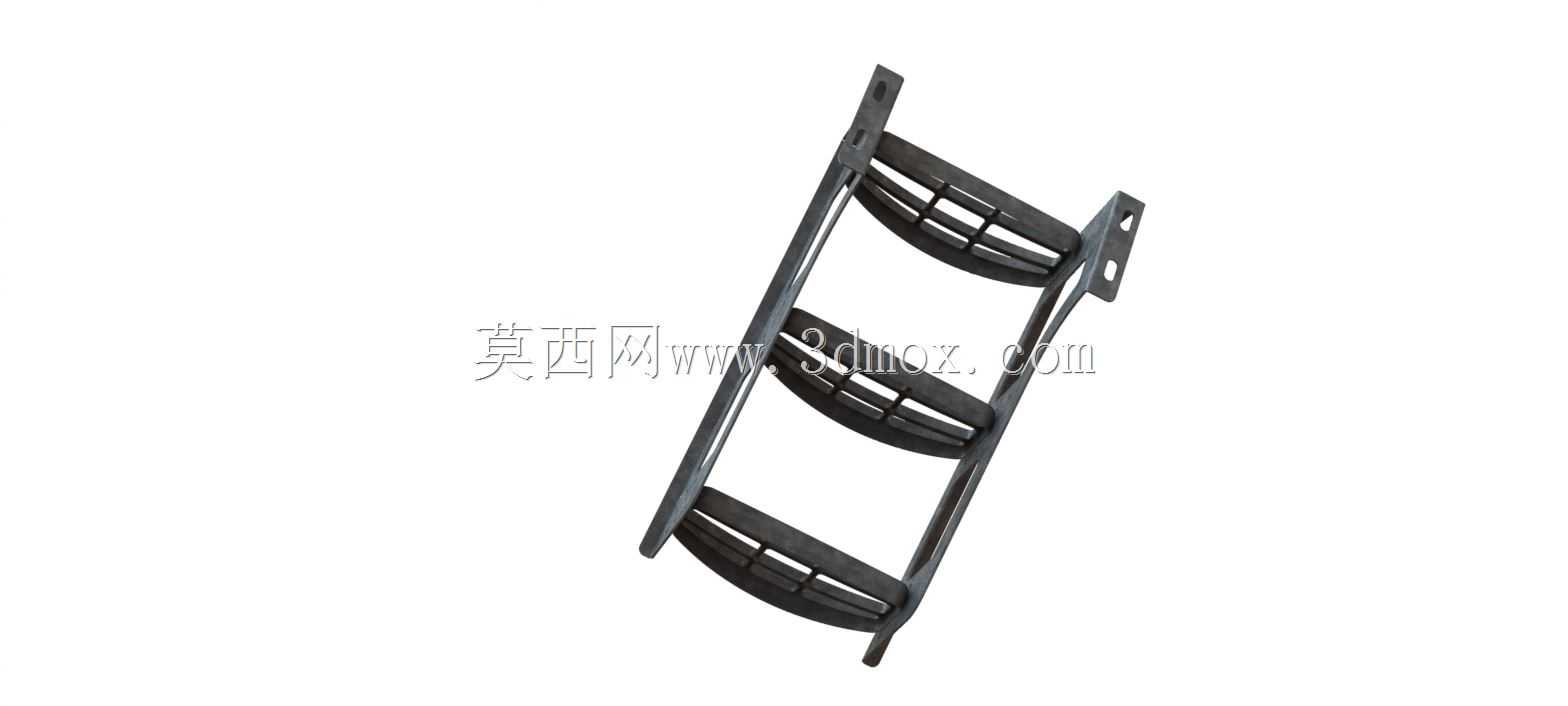

这款三级金属踏步梯主要配套重型货运卡车使用，安装位置集中在驾驶室侧方、货箱侧部操作位附近，解决高底盘车型人员上下车、登顶操作货箱附件时的踩踏支撑需求，尤其适配工程作业场景下频繁上下车的使用工况，避免驾乘人员直接踩踏轮胎、车架纵梁造成打滑跌落风险。从结构设计逻辑来看，整体采用框架式承载结构，主框架板材厚度设定为4mm，踏步踩踏面厚度为2mm，在控制整体自重的前提下保证足够的结构刚度，避免长期踩踏出现框架变形、踏步面凹陷的问题。踏步面采用弧形格栅式结构，一方面弧形轮廓贴合人员上下车时的脚部运动轨迹，抬脚落脚时不会出现棱角磕碰，另一方面格栅镂空结构可以快速排走踏步面的积水、积雪与附着的泥沙，在雨雪天气、工地泥泞场景下能有效降低脚底打滑的概率，镂空结构也能减少风阻，降低车辆行驶过程中踏步部位产生的风噪与气流扰动。安装端采用带预制安装孔的折边固定板，安装孔位按照卡车车架侧部的标准安装点位排布，现场安装时无需额外对车架进行打孔改制，直接通过螺栓紧固即可完成固定，安装边界预留了足够的紧固件操作空间，适配不同厚度的车架纵梁安装面，不会与侧部的管线、护板产生安装干涉。整体框架的弯折处做了圆弧过渡处理，没有尖锐外凸棱角，避免人员上下车过程中剐蹭衣物、磕碰腿部，框架侧面开设的减重孔在不削弱结构强度的前提下进一步降低构件自重，同时也能减少行驶过程中的积灰存泥问题。每一级踏步的垂直间距按照人体工程学参数设定，步高符合成年人正常抬脚高度范围，上下过程中不会出现步幅过大导致的踩空、费力问题，踏步深度足够容纳整只脚掌完全踩踏，站立操作时脚部有足够的支撑面积，即便穿戴劳保鞋、安全靴也能稳定踩踏。结构焊接位置均做了打磨处理，焊接应力通过结构弯折造型分散，长期承受交变踩踏载荷时不会出现焊缝开裂的问题，整体做了防锈表面处理，适配户外复杂工况下的耐腐蚀需求，在沿海高盐雾、工地多扬尘的使用场景下也能保持较长的使用寿命。
