轻型拖车轮毂结构设计三维数模

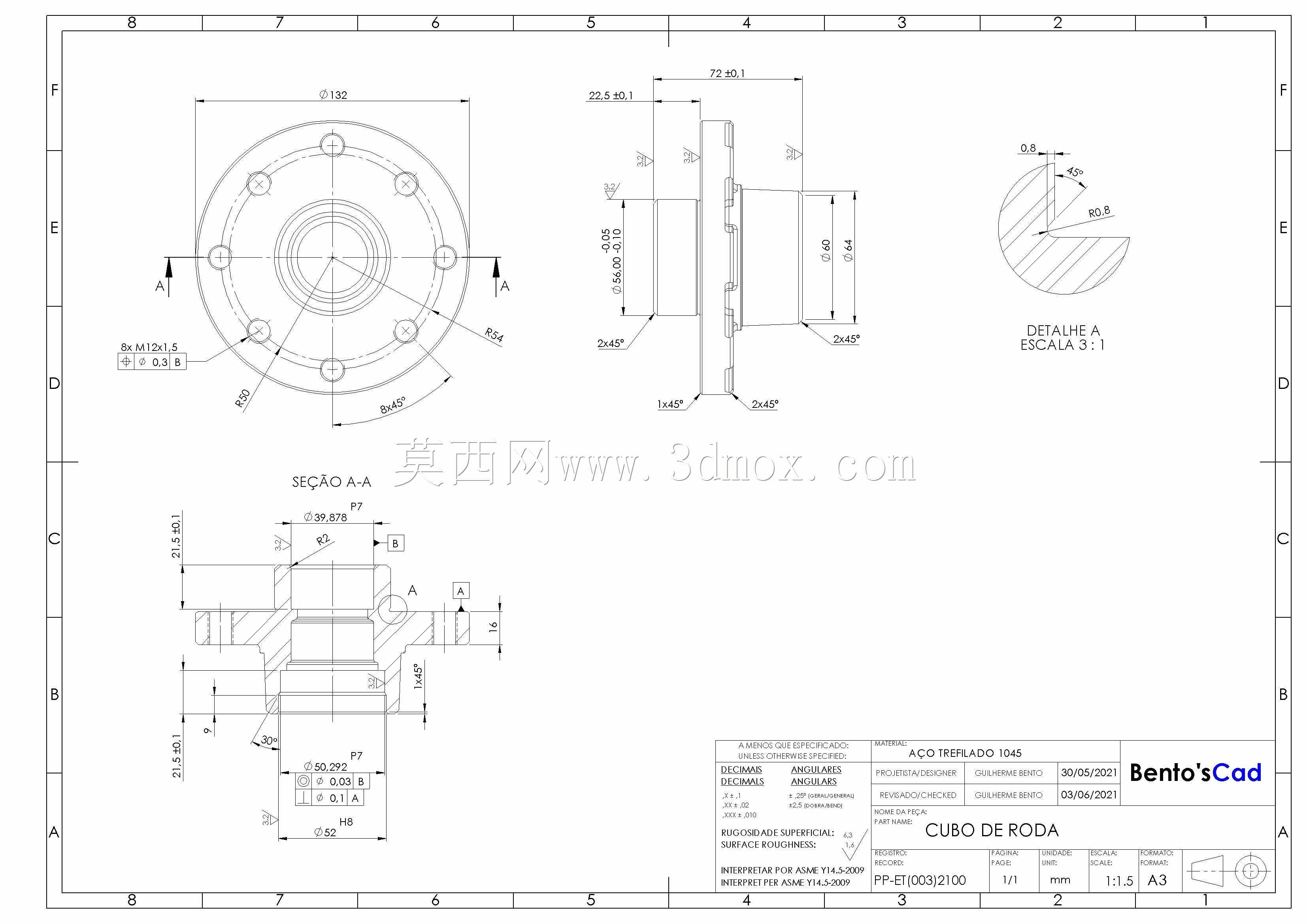

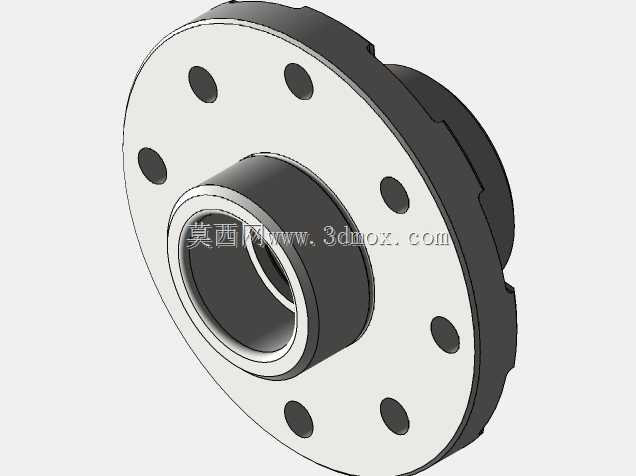

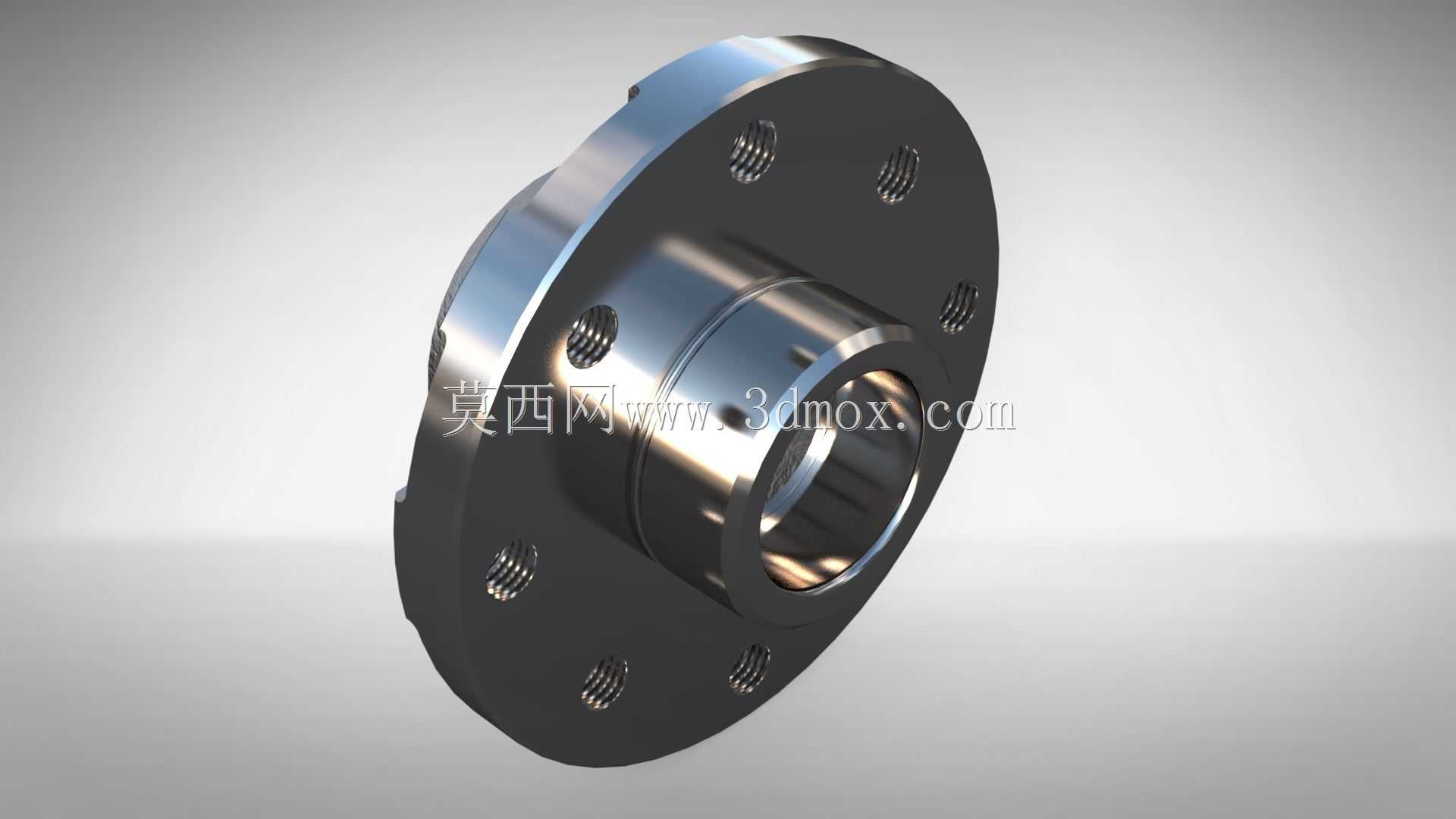

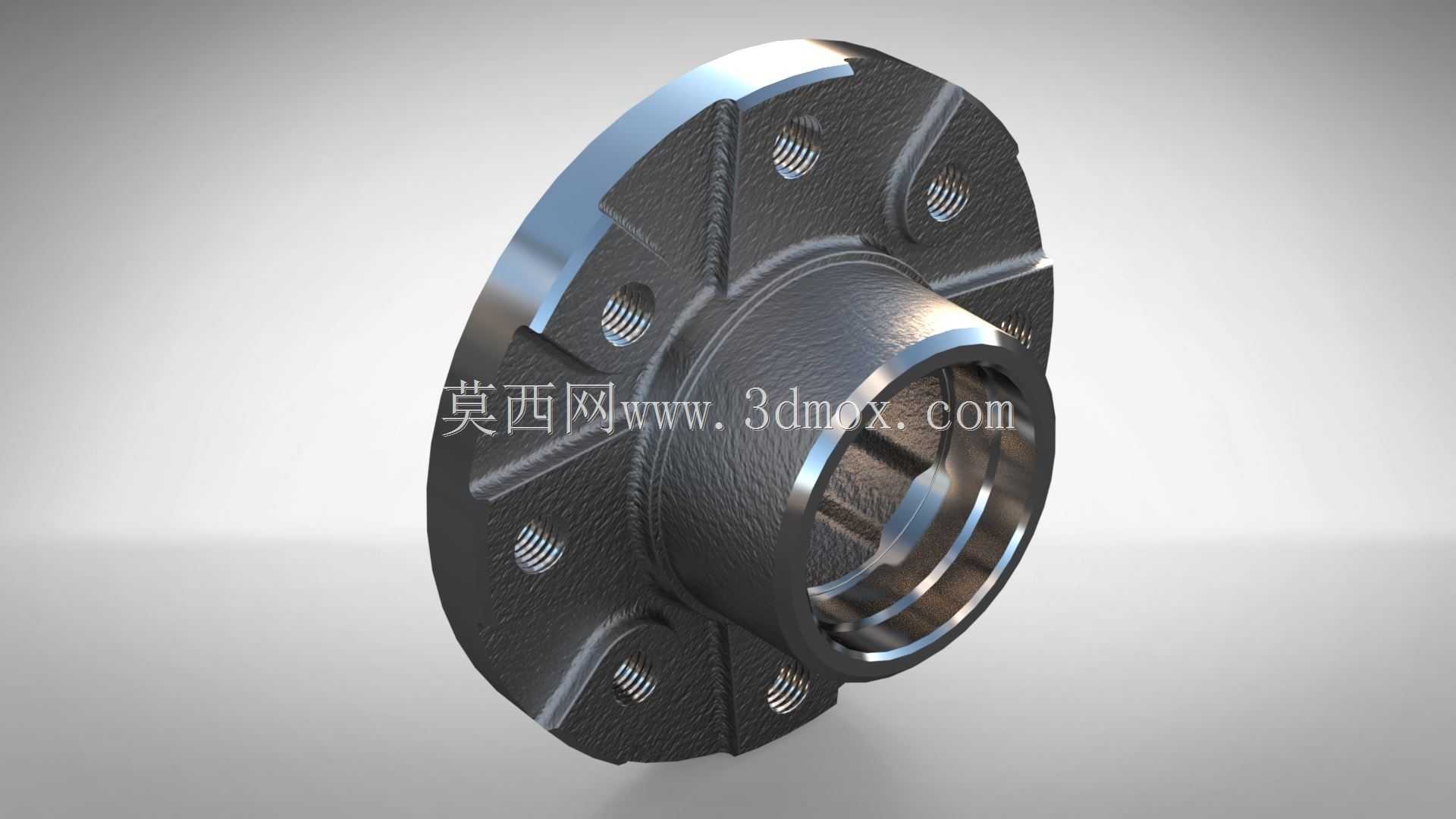

这款拖车轮毂主要适配额定载荷800kg级的轻型拖车行走系统，在短途物料转运、小型设备拖挂、农用轻型拖斗等场景中作为核心承载连接件使用，承担轮体与车轴之间的载荷传递、扭矩输出功能，是拖车行走机构中保障行驶稳定性的关键部件。从结构设计逻辑来看，该轮毂采用一体铸造成型后机加工的工艺路线，主体分为轴套连接段与法兰安装段两个核心部分：轴套段为带台阶的内孔结构，可与对应规格的车轴轴头配合，通过轴承实现轮毂相对车轴的顺畅转动，内孔的台阶结构用于限制轴承的轴向窜动，保证转动副的装配精度；法兰段为圆盘式结构，沿圆周方向均匀布置螺纹安装孔，适配两种螺栓孔分布规格，分别为4x100mm与4x108mm的孔距参数，可兼容市面上多数同载荷等级的拖车轮胎轮辋安装需求，法兰盘边缘做了加厚与圆角过渡处理，避免应力集中导致的法兰断裂问题。在安装边界方面，该轮毂的轴向安装尺寸以轴套端面为定位基准，法兰盘的安装面平面度需满足机加工公差要求，保证轮辋安装后无偏摆，螺纹孔的有效啮合深度经过核算，可满足额定载荷下螺栓连接的抗剪切、抗拉伸强度要求，不会出现行驶过程中螺栓断裂、轮辋脱落的风险。设计过程中重点考虑了工况适应性：针对拖车行驶过程中可能遇到的颠簸、侧向受力等情况，在轴套与法兰的连接位置做了加强筋过渡结构，提升整体的抗扭、抗冲击性能；轮毂的非配合面保留铸造毛坯纹理，配合面全部经过精加工，既控制了加工成本，又保证了装配精度。这类轮毂在选型时需要重点匹配车轴轴径、轴承规格以及轮辋的螺栓孔距参数，该模型的结构参数可直接作为同类型轻型拖车轮毂的设计参考，建模过程中还原了所有安装特征与工艺细节，包括螺纹孔的收尾结构、轴套内孔的退刀槽、法兰面的定位止口等，能够直接用于装配干涉检查、工况模拟仿真等设计环节，也可作为同类产品改型设计的基础数模，帮助结构设计人员快速完成行走部件的匹配设计，减少重复建模的工作量。
