摩托塞拉油锯链锯导板切削组件结构

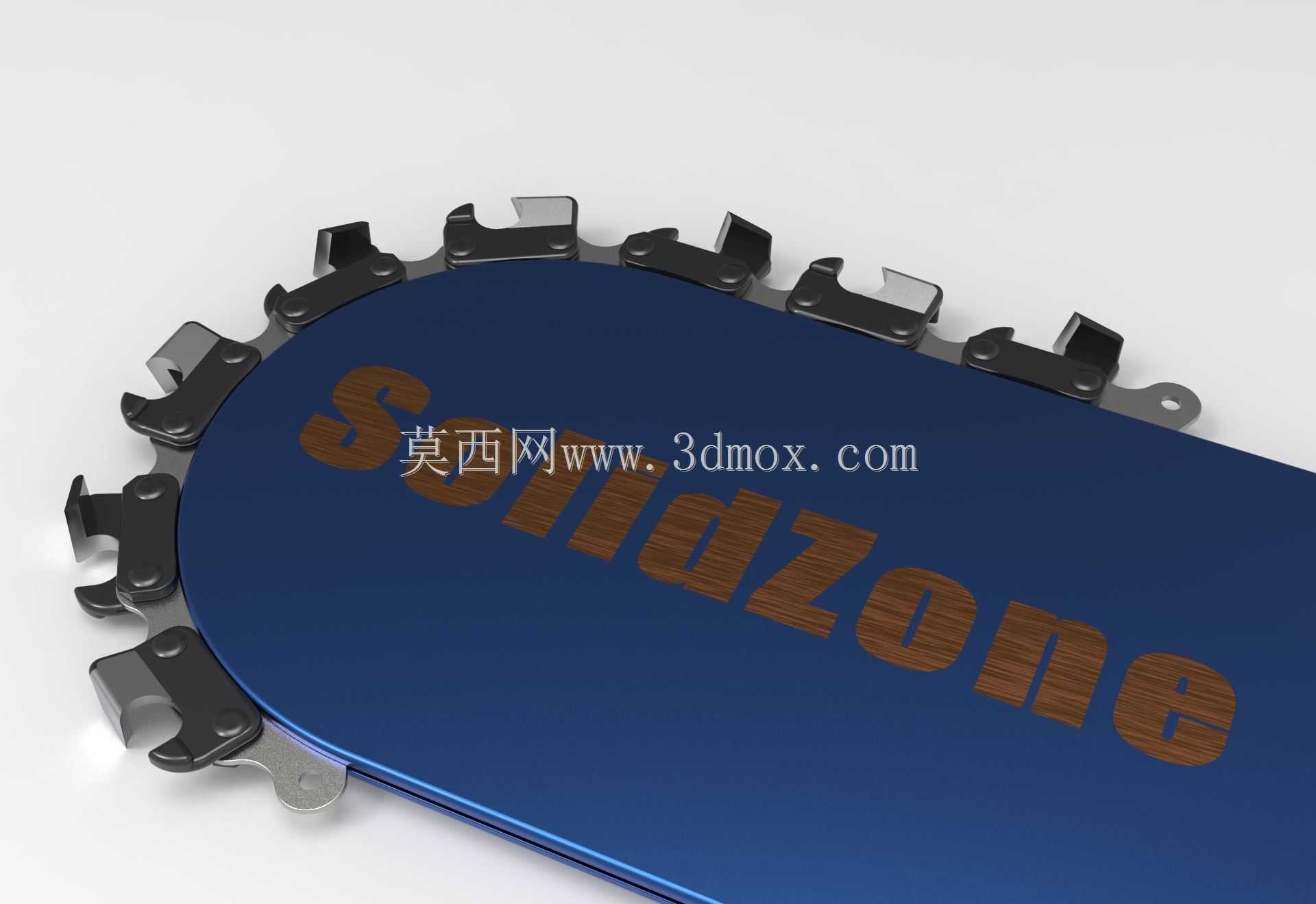

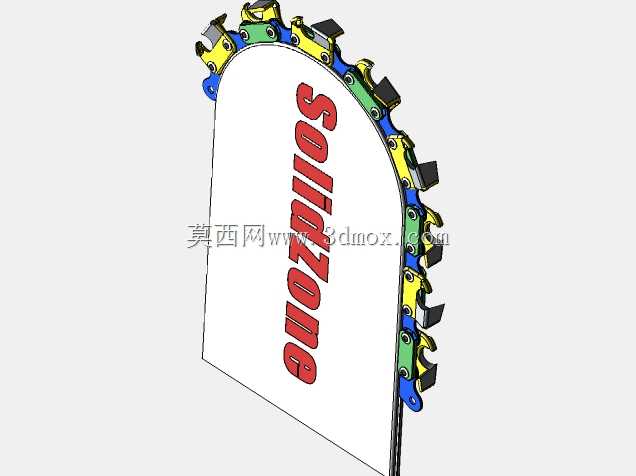

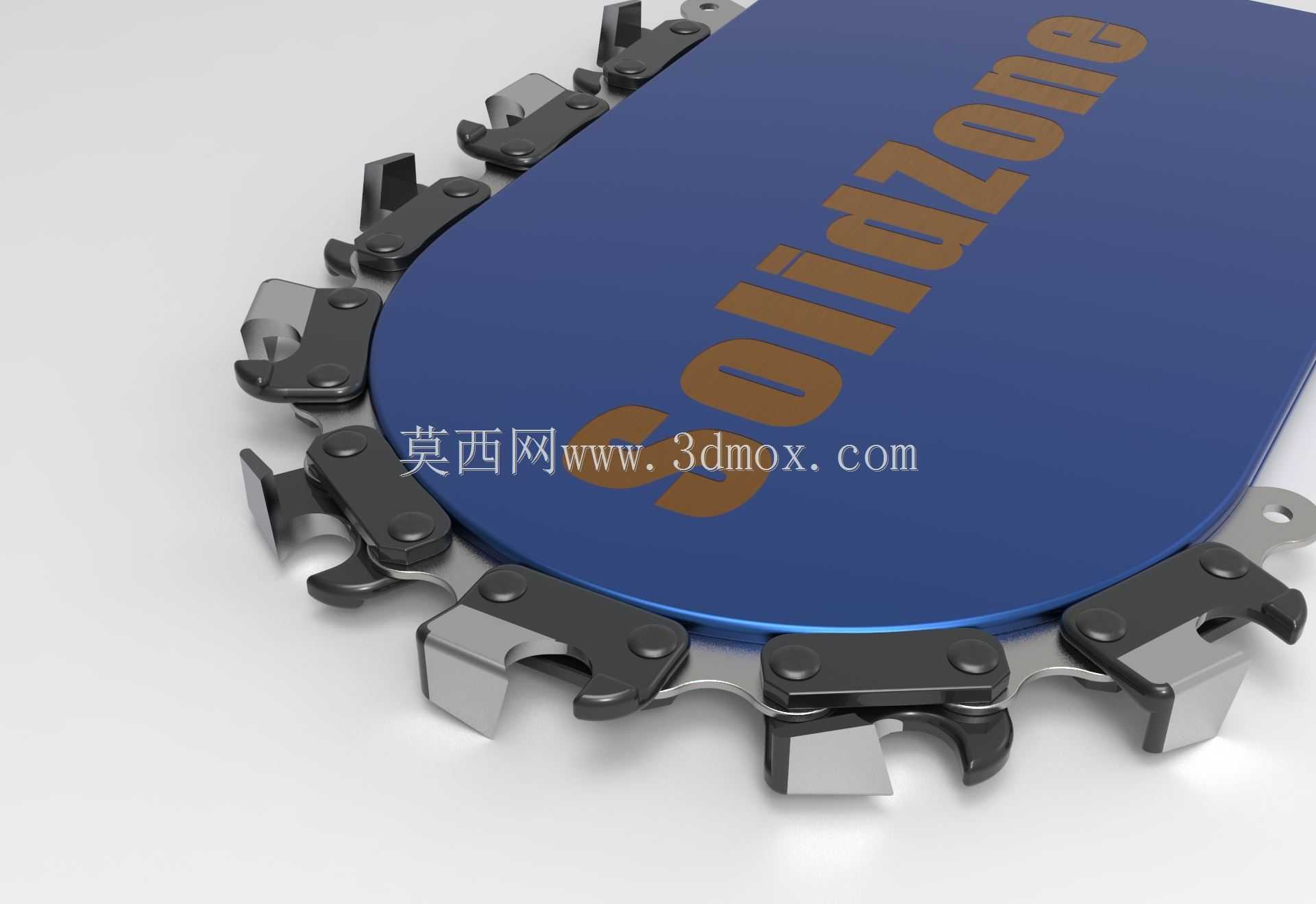

在林业采伐、园林修枝、木材粗加工、家装木作裁切等作业场景里，链锯是高频使用的手持动力切削设备，本次呈现的是摩托塞拉款油锯的核心切削执行组件，也就是导板搭配锯链的组合结构。从实际作业需求出发，这套组件的设计首先要平衡切削效率与运行稳定性，导板作为锯链的运行承载轨道，其边缘的导向槽深度、槽宽公差需要和锯链的链节铰接轴尺寸严格匹配，避免锯链运行时出现跳齿、卡滞甚至脱链的故障，导板本体采用高强度合金钢冲压成型后做表面硬化处理，边缘的耐磨层厚度控制在合理区间，既保证长时间接触高速滑动的锯链不会出现过快磨损失效，也不会因为硬度过高导致受侧向冲击力时出现脆裂。锯链的刀头采用交错排布的左右切齿结构，每个切齿的切削角度、限料齿高度都经过适配硬木、软木不同切削工况的调校，限料齿的高度直接决定单齿进给的切削深度，过高会导致切削阻力骤增，加大动力输出负载，过低则会出现切削效率下降、锯链空磨的问题。链节之间的铰接间隙预留了热膨胀余量，连续高速切削产生的热量会让金属部件出现微量形变，合理的间隙能避免热态下锯链卡死在导板槽内。从安装边界来看，导板的尾部安装孔位需要匹配对应型号油锯的链轮张紧机构，安装时的张紧度调整需要预留锯链受热松弛的余量，过紧会加剧导板与锯链的磨损，增大传动阻力，过松则容易在切削受力时脱链。在实际伐木作业中，这套组件的受力工况非常复杂，不仅要承受沿切削方向的进给阻力，还要应对木材纹理不均、碰到枝节硬点时的侧向冲击力，因此锯链的每个连接铆钉都做了墩头强化处理，避免冲击下出现链节断裂飞出的安全隐患。导板的头部导轮采用滚针轴承结构，降低锯链回转时的摩擦阻力，减少无效功率损耗，同时导轮的密封结构能阻挡木屑、粉尘进入轴承内部，延长维护周期。针对木作加工场景的使用需求，锯链切齿的刃磨角度做了优化，裁切出的木材断面平整度更高，减少后续刨削打磨的加工余量。在园林修枝作业时，这套组件的轻量化设计能降低操作人员长时间手持的疲劳感，导板的长度选型适配不同直径的枝干裁切需求，避免过长导板在狭小空间作业时出现磕碰。整套结构的设计没有冗余部件，每个结构细节都对应实际作业中的痛点，比如锯链的润滑出油孔正对导板槽的运行面，保证机油能均匀覆盖锯链与导板的摩擦面，降低磨损速度，同时润滑油还能带走部分切削产生的热量，避免锯链过热退火降低硬度。
