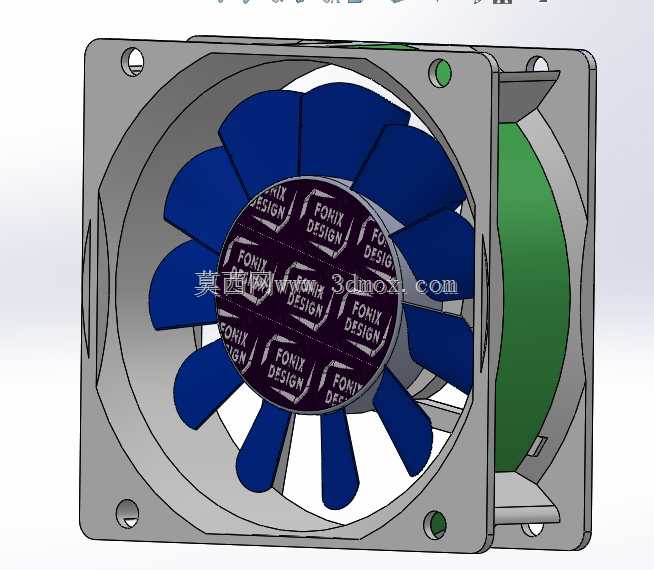

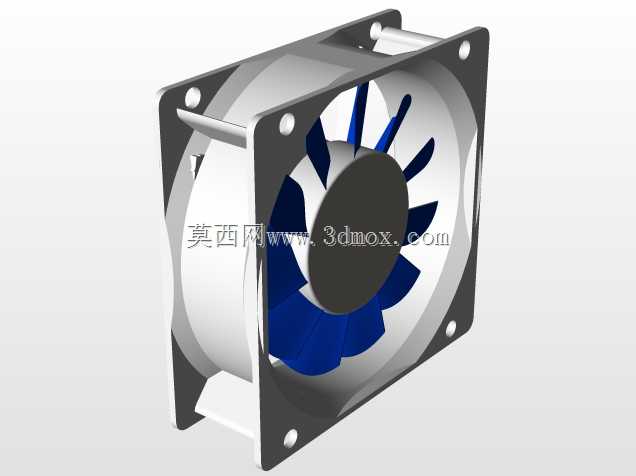

日常做PC装机、工控机散热配套的时候,这类轴流风扇是接触最多的风冷部件,不管是台式机箱的进出风、CPU风冷塔的配套扇、还是电源内置的散热单元,核心结构逻辑都和这套设计同源。先从安装边界说起,这类标准方形外框的风扇,四个角预留的沉头安装孔位完全匹配通用机箱的风扇位尺寸,孔距遵循行业通用的安装规范,外框的厚度也适配常规的机箱安装空间,不会出现和侧板、内存马甲、显卡散热装甲干涉的问题,外框边缘做的小弧度导角,也能避免安装时刮伤线材或者机箱漆面。

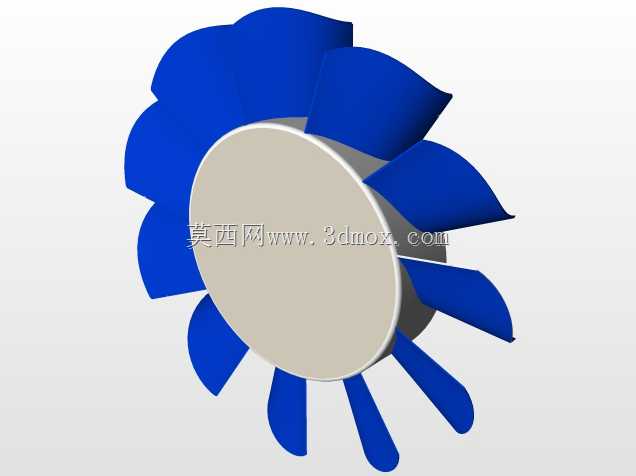

设计的时候最先要平衡的是风量和风压的参数匹配,扇叶的数量选了11片的布局,不是随便定的数——叶片太少的话,低转速下出风的脉动感太强,运行时的风切振动会很明显,用在桌面PC上很容易被用户感知到共振噪音;叶片太多的话,相邻扇叶之间的流道间隙太窄,空气在流道里的沿程阻力会升高,相同转速下的风量损失会变大,电机的负载也会跟着涨,反而拉低散热效率。每一片扇叶的翼型都做了变截面处理,从叶根到叶尖的安装角是逐渐递减的,叶根位置的安装角更大,能在靠近轮毂的低线速度区域获得足够的气流推动能力,叶尖位置的安装角收小,能减少叶尖和外框内壁之间的涡流泄漏,避免这部分乱流产生额外的气动噪音。

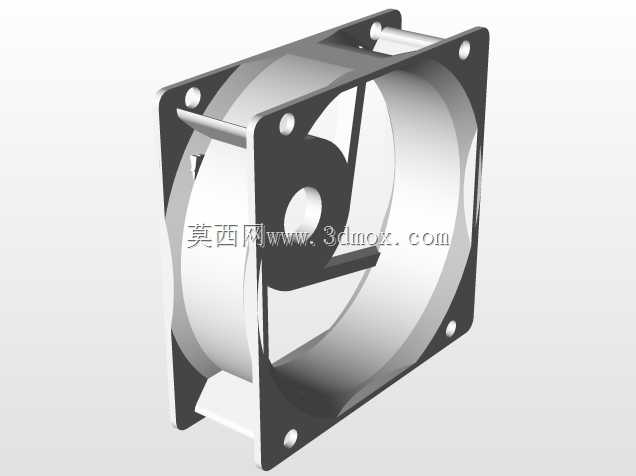

中间的轮毂部分除了容纳无刷电机的定转子结构,表面做的标识区域也兼顾了动平衡的配重校准空间,做样件测试的时候,可以在轮毂内侧粘贴平衡配重块,不会突出到扇叶的流道区域干扰气流,也不会因为配重块外露在长期运行后积灰影响平衡精度。外框的内侧做了一圈浅的导流环结构,和扇叶的叶尖保持极小的均匀间隙,这个间隙的尺寸控制很关键,间隙太大的话,叶尖的回流泄漏会让风扇的静压下降,带防尘网的机箱位上很容易出现风量不足的问题;间隙太小的话,扇叶注塑成型的收缩变形、运行时的微小振动,都可能导致叶尖擦到外框内壁,产生异音甚至卡滞。
实际应用场景里,这类风扇除了常规的台式机箱,还能适配1U/2U的工控服务器机箱、小型NAS设备的散热位,甚至可以改装到功放设备、桌面3D打印机的散热风道里,只要安装孔位匹配,调整供电参数就能适配不同的转速需求。设计时也考虑了长期运行的可靠性,外框选用的是抗老化的工程塑料材质,反复拆装螺丝也不容易出现柱位开裂的问题,扇叶的材质做了韧性优化,即使运输过程中受到挤压,也不容易出现叶片断裂的情况。

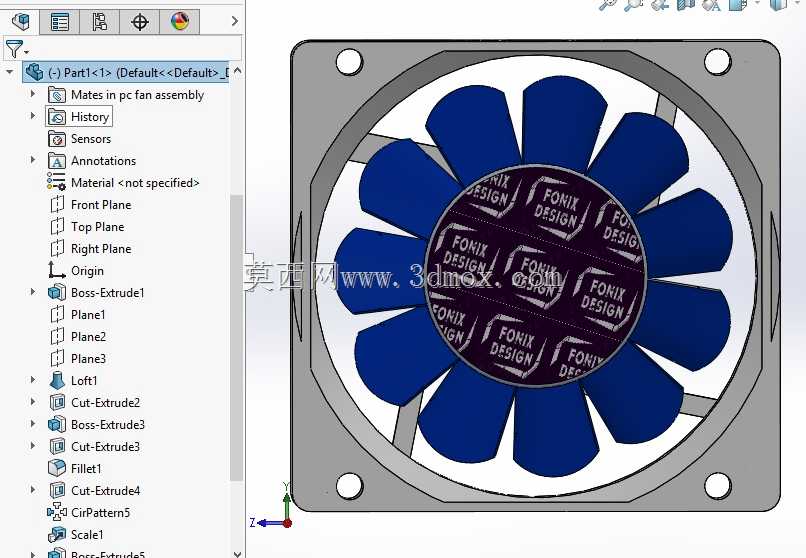

建模过程里,扇叶的曲面是通过多截面放样生成的,每个截面的翼型弦长、扭转角都经过反复调整,确保气流沿着扇叶轴向流出的时候,不会产生明显的径向偏流,避免吹到散热鳍片上的时候出现风量分布不均的问题。四个安装孔的沉头深度做了精准控制,用标准的自攻螺丝或者橡胶减震钉安装的时候,既不会因为螺丝拧太深顶到扇叶运转区域,也不会因为沉头太浅导致螺丝头突出外框表面,安装后无法和机箱安装面贴合。外框的四个边角做了加厚处理,这个位置是安装时受力最大的区域,加厚之后能提升整个框架的抗扭刚度,即使螺丝拧的力矩稍大,也不会出现框架变形导致扇叶偏心的问题。
从流道设计的细节来看,外框的进风侧做了小的圆弧导角,能减少进风时的气流收缩损失,让空气更顺畅的进入扇叶流道,出风侧做了平直的导流段,能让流出的气流保持更长的有效送风距离,吹过CPU散热鳍片或者机箱排风通道的时候,能带走更多的热量。扇叶的前缘做了圆滑处理,后缘做了微小的锯齿修型,能打散叶尖脱出的涡流,降低高频的风切噪音,这也是现在民用静音风扇常用的设计细节,实际测试下来,相同转速下,带锯齿后缘的扇叶比平直后缘的扇叶,人耳感知的噪音能低2-3分贝,对于桌面使用场景来说,这个感知差异是很明显的。
另外,轮毂和外框之间的支撑筋位置也做了优化,没有放在扇叶的正出风路径上,而是顺着气流的流出方向做了倾斜处理,减少支撑筋对气流的阻挡,也避免气流吹过支撑筋的时候产生周期性的涡流噪音。整个建模过程里,所有的配合尺寸都留了合理的公差间隙,比如扇叶和外框的单边间隙、轮毂和电机安装位的配合公差,都考虑了注塑成型的收缩率,确保开模量产的时候,零部件的装配精度能达到设计要求,不会出现组装卡滞或者运转间隙过大的问题。
