三叶木质纹理家用吊扇结构设计方案

　　日常民用空间的空气循环需求中，吊顶安装的送风设备始终是小层高空间的优选方案，这类设备不占用地面与桌面摆放空间，送风覆盖范围呈圆形扩散，相比台扇、落地扇的定向送风，更适合整屋空气扰动的使用场景。本次呈现的吊扇结构，采用三叶片对称布局，这种布局在动平衡调校上比四叶、五叶结构更易控制公差累积，单叶片的长度方向延伸至覆盖半径的边缘，叶片根部与中心轮毂的连接区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，长期运转下连接位置的疲劳强度更有保障。

　　从实际安装边界来看，这类吊扇的中心轮毂预留了标准吊顶吊杆的连接孔位，安装时需要保证叶片最低点与地面的净空高度不低于2.2米，避免人员活动时误触运转中的叶片，叶片旋转形成的圆周直径通常适配10-15平米的常规房间空间，安装位置需要避开吊顶内的预埋管线，固定点的承重载荷需要匹配整机运转时的动载荷余量，不能仅按静止重量核算固定件的强度。叶片表面做了仿木质纹理的外观处理，适配多数家装的原木风、简约风装修风格，相比金属材质叶片，这种结构的叶片运转时的风切噪音更低，不会产生金属共振的异响声，适合卧室、书房这类对静音有要求的空间使用。

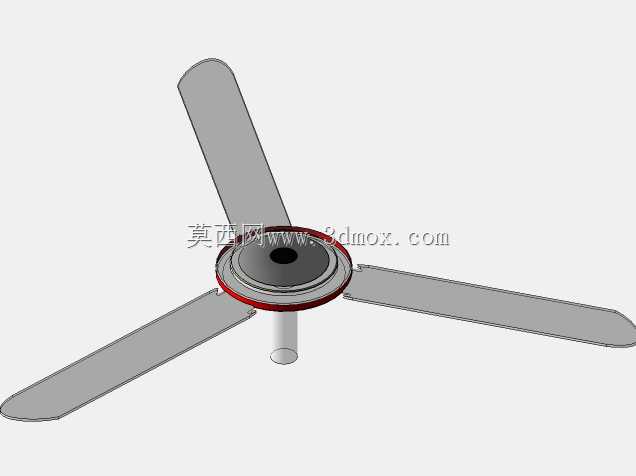

　　设计过程中，首先确定的是中心轮毂的回转中心精度，轮毂中心的轴承安装位需要保证与旋转轴线的同轴度公差控制在0.05mm以内，否则高速运转时会产生周期性的径向跳动，长期使用会加剧轴承磨损，甚至带来整套设备的晃动问题。三个叶片的安装定位槽采用120度均匀分布的结构，每个槽位的定位面角度公差需要控制在±0.1度，保证三个叶片安装后处于同一回转平面，避免出现叶片高低差带来的轴向窜动。叶片的翼型截面采用了低速送风的优化曲线，并非等厚的平板结构，叶片从根部到梢部的宽度逐渐收窄，扭转角从根部到梢部逐步减小，这种变截面变扭转角的设计，能让叶片在不同旋转线速度的位置都保持合适的攻角，减少气流沿叶片径向的流动损失，提升送风效率的同时降低运转能耗。

　　在结构细节处理上，叶片与轮毂的连接采用嵌入式定位加紧固件锁止的方式，定位槽的深度足够承受叶片运转时的离心力载荷，紧固件选用防松结构，避免长期运转后的紧固件松动脱落问题。叶片前缘做了小圆角钝化处理，不会像锐边结构那样在高速气流下产生高频涡流噪音，后缘的厚度逐步减薄，减少气流脱离时的尾迹扰动。中心轮毂的外罩做了圆弧收边，不会突兀地突出在叶片连接位置，整体视觉协调性更好，同时外罩也能遮盖内部的连接紧固件与轴承结构，避免积灰影响内部构件的运转寿命。

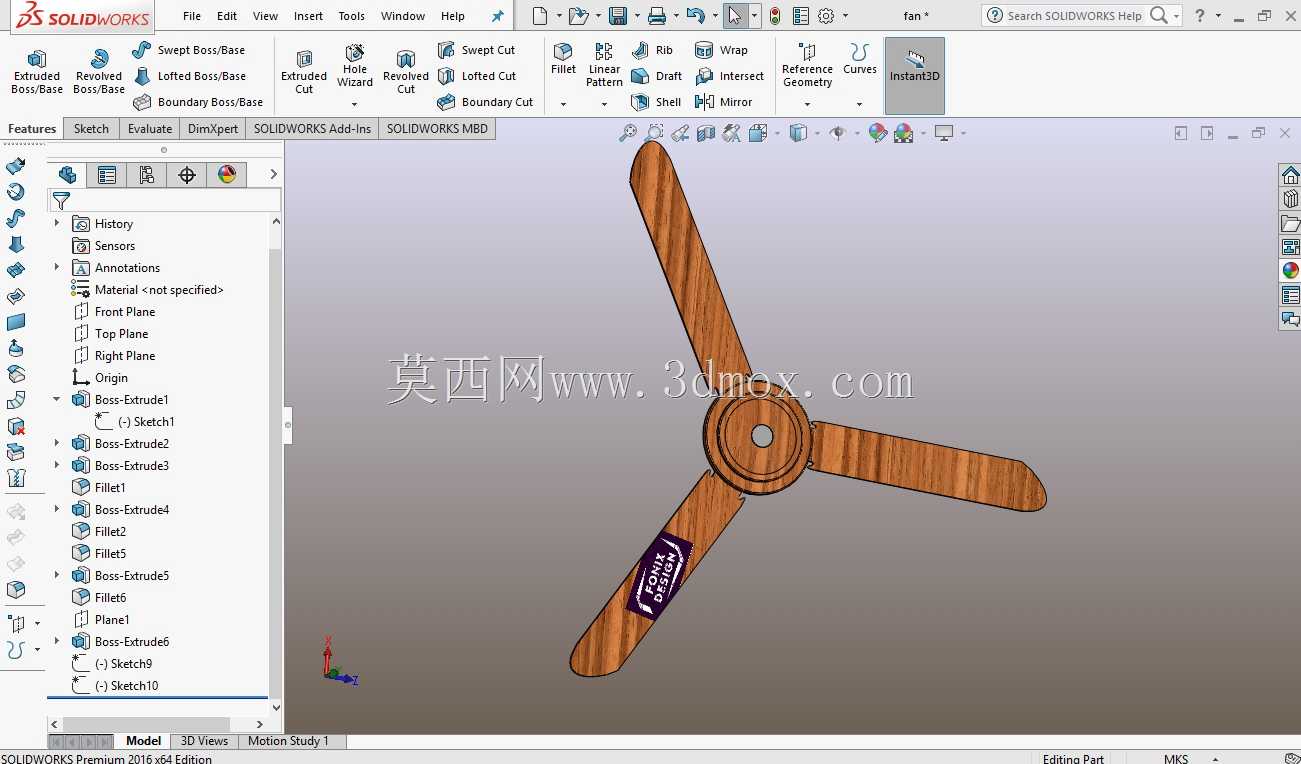

　　实际使用场景中，这类吊扇通常搭配调速装置使用，不同转速档位对应不同的送风距离与风量，低转速档位适合睡眠时的轻柔空气循环，高转速档位适合夏季快速降低室内体感温度。相比带灯的集成吊扇，这款纯送风结构的吊扇没有额外的灯具负重，整体转动惯量更小，启动与调速的响应更快，动平衡调校的难度也更低，后期维护仅需要定期清理叶片表面的积灰，不需要对灯具电路进行检修，维护成本更低。在建模过程中，所有配合面的公差都按照民用电器的通用装配标准设定，叶片的壁厚均匀，避免注塑或者模压成型时出现缩痕、变形等问题，每个叶片的重量差控制在5g以内，保证装配后不需要额外增加过多的平衡配重块就能达到合格的动平衡精度，减少生产环节的调校工时。
