剪叉式手动电动两用举升执行机构

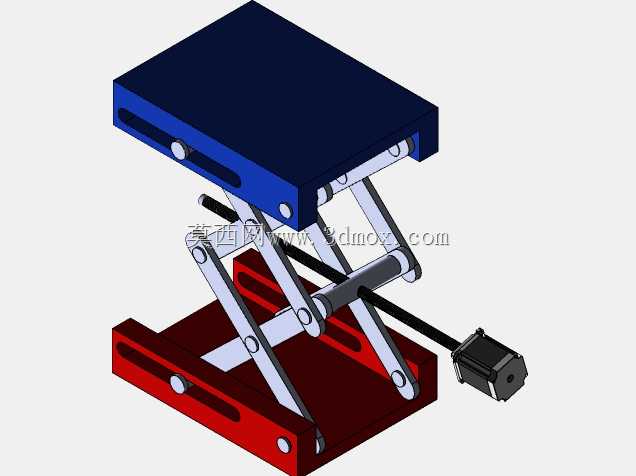

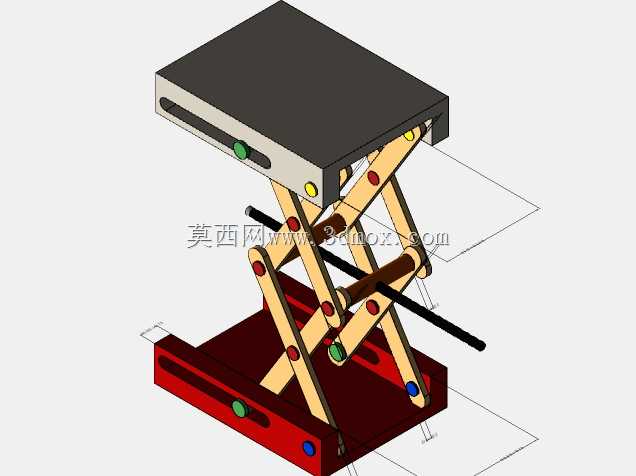

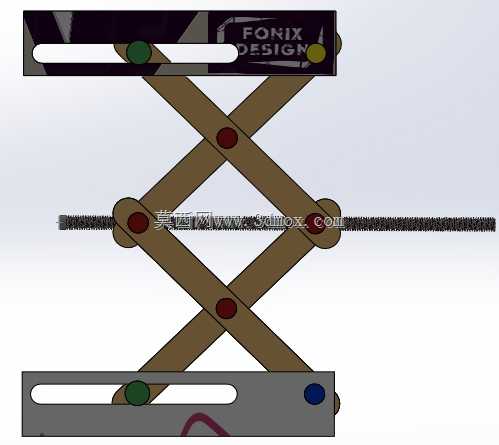

　　该剪叉式举升执行机构，核心采用多组交叉铰接臂架作为力的传递与行程放大载体，中间贯穿的传动丝杆作为动力输入部件，可同时适配手动摇柄驱动与伺服电机自动化驱动两种动力接入形式，无需额外改造核心结构即可完成手动操作与自动化作业的切换，适配不同场景下的使用需求。从实际应用场景来看，这类结构常被集成在小型物料转运台、工位辅助升降架、轻型设备检修举升平台、仓储低位拣选辅助装置中，也可作为自动化生产线的工件高度调节工位模块，承担小载荷范围内的垂直升降位移输出，相比单臂举升、导轨直推类结构，剪叉结构收拢后整体高度更低，展开行程占收拢尺寸的比例更高，在安装空间受限的垂直升降场景中具备明显的布局优势。从功能特性层面看，

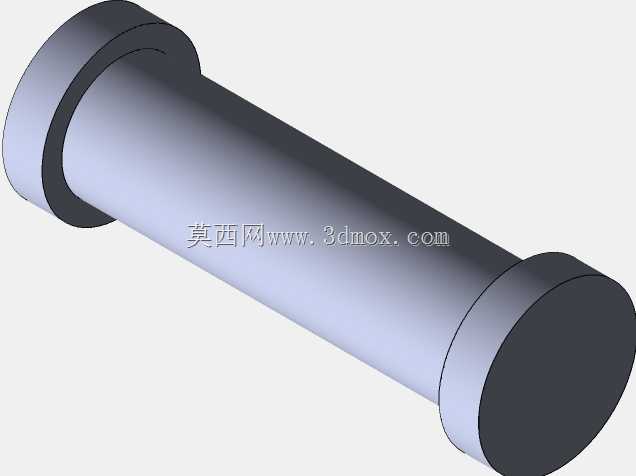

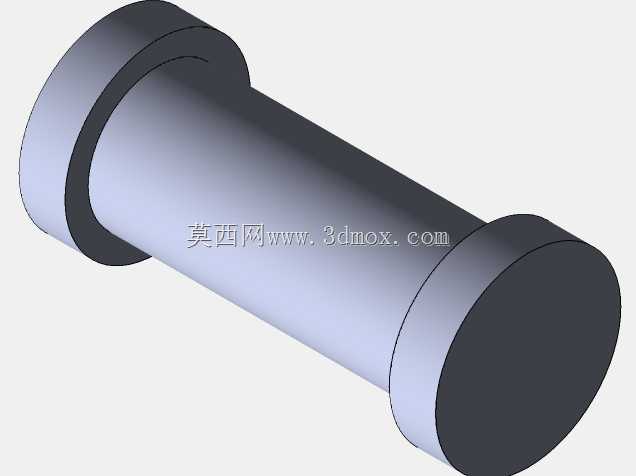

　　铰接点处采用销轴配合耐磨衬套的连接形式，可降低反复举升过程中的铰接磨损，延长结构维护周期；上下两端的滑动端分别嵌入上下平台的导向滑槽内，配合端部限位结构，可避免举升过程中臂架出现侧向偏移，保证升降过程的运动轨迹始终保持垂直，不会出现偏载卡滞的问题。丝杆传动的形式具备反向自锁特性，当动力输入停止时，臂架可自动锁止在当前高度位置，无需额外加装抱闸、锁止销等定位部件，既简化了整体结构，也提升了使用过程中的安全性，避免负载状态下出现意外滑落的风险。设计思路上，该结构优先考虑了载荷分布的均匀性，多组交叉臂的铰接点位置经过运动学校核，保证升降全程中各铰接点的受力差值控制在合理范围内，避免单组臂架出现应力集中的问题；

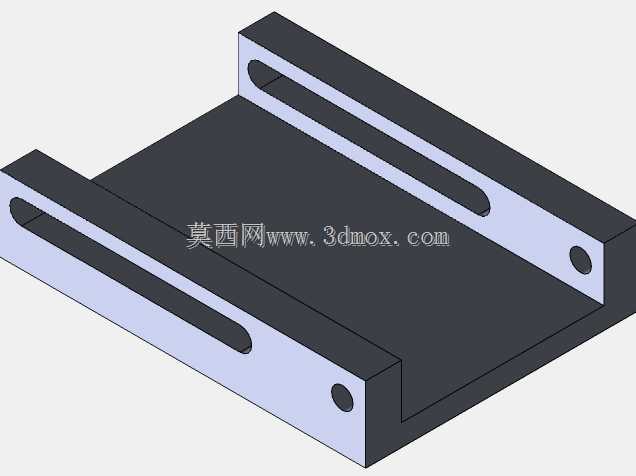

　　上下平台的滑槽长度经过行程匹配计算，当臂架举升到最大行程时，滑动端刚好抵达滑槽端部的限位位置，不会出现超行程脱开的问题，当臂架完全收拢时，上下平台可完全贴合，将整体收拢高度控制到最小，方便闲置时的收纳与转运。从安装边界来看，该机构的安装基准为下平台的底面，可通过螺栓直接固定在设备底座、移动车架或者固定工位的地基面上，上平台预留了标准的工件安装孔位，可根据实际使用需求加装工装板、物料托盘、夹具安装板等附属部件；整体结构的侧向宽度与臂架展开后的横向尺寸一致，安装时仅需预留臂架摆动所需的侧向空间即可，无需额外预留导轨、推杆等部件的安装位置，对安装空间的要求更低。手动驱动模式下，可在丝杆端部加装摇柄，通过人力转动丝杆带动臂架完成升降，

　　适合无动力供应的检修场景、小频率调整的工位使用；自动化驱动模式下，可将丝杆端部通过联轴器与马达、减速电机的输出轴连接，配合行程开关、位置传感器即可实现指定高度的自动定位，适配自动化生产线的连续作业需求。结构的受力路径清晰，负载作用在上平台后，力通过臂架的铰接点均匀传递到丝杆与下安装底座，传动过程中无额外的力损耗，传动效率相比液压驱动的小型举升结构更高，也不存在液压油泄漏、管路维护的问题，适合对清洁度有要求的电子装配、食品包装类工位使用。臂架采用等长对称布置的形式，运动过程中上下平台始终保持平行状态，不会出现倾斜，放置在上平台的工件无需额外的防滑定位结构即可保持稳定，降低了配套工装的设计成本。
