七槽外啮合槽轮间歇传动机构

　　这套七槽外啮合槽轮机构属于典型的间歇分度传动部件，核心功能是将主动拨盘的连续匀速回转运动，转换为从动槽轮的单向步进式间歇回转，在各类需要周期性分度送料、工位转位的自动化设备中应用十分广泛。日常接触的多工位转盘装配线、小型包装机械的送料工位、轻工设备的间歇进给单元、甚至老式电影放映机的胶片走片机构，都能见到这类机构的衍生结构，相比棘轮传动、不完全齿轮传动，外啮合槽轮的传动冲击更小，分度定位精度更稳定，结构也更紧凑，适合中低速、轻载的间歇传动场景。

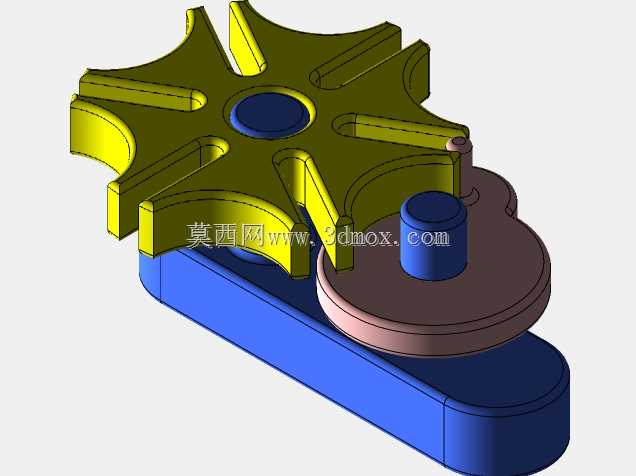

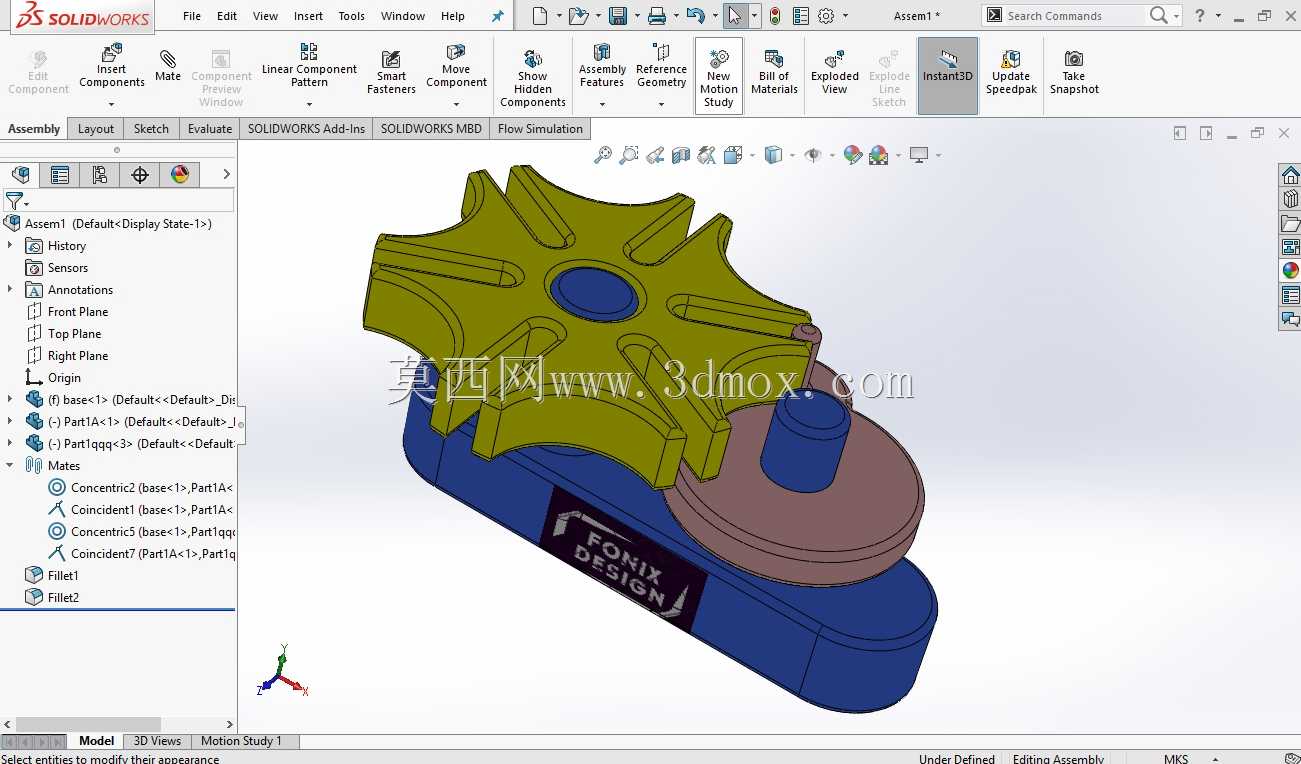

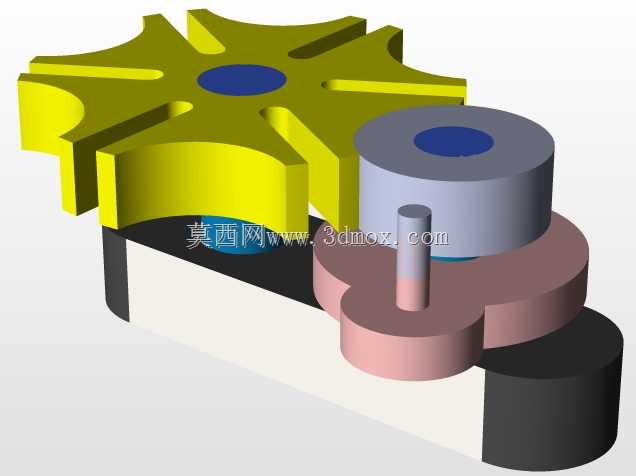

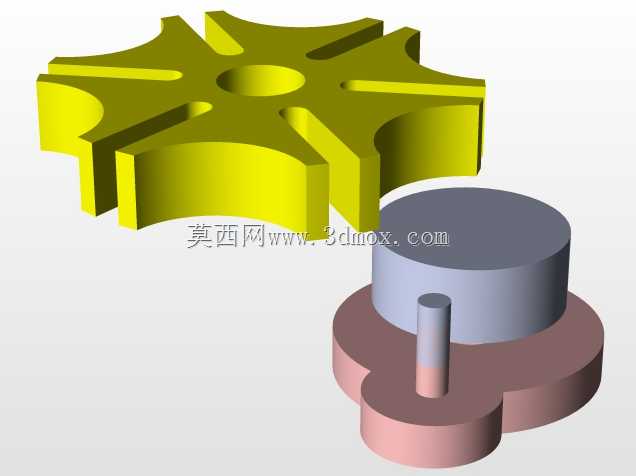

　　从结构设计逻辑来看，这套机构采用卧式安装布局，所有传动部件都集成在一体式铸造基座上，基座底部为平整安装面，预留了对应安装孔位，可直接通过螺栓固定在设备安装台面，不需要额外设计复杂的支撑结构。主动端由驱动轴、圆柱拨销、锁紧弧板组成，驱动轴可通过联轴器连接减速电机输出端，拨销采用圆柱销结构，与槽轮的径向槽采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证拨销顺利切入切出槽轮槽道，又能减少传动回程间隙；主动轴上的锁紧弧板与槽轮的外凹圆弧面匹配，当拨销脱离槽轮径向槽时，锁紧弧面刚好嵌入槽轮的凹弧段，将槽轮完全锁止，避免槽轮在停歇阶段出现惯性转动，保证工位停留时的位置精度。

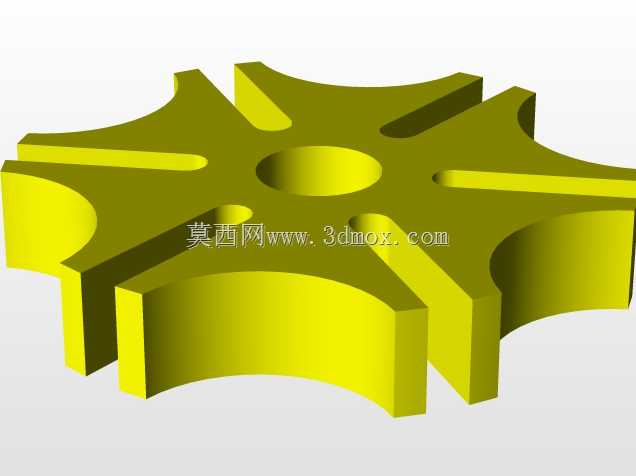

　　从动槽轮采用七槽等分布局，相比常见的四槽、六槽槽轮，七槽结构的单次转位角度更小，单次转位对应的圆心角约为51.4度，更适合多工位小角度转位的应用场景，同时槽轮的运动系数更合理，主动轴每回转一周，槽轮的运动时间占比约为0.42，停歇时间占比约为0.58，能给工位上的加工、装配、检测工序预留足够的停留时间。槽轮中心设计有台阶式安装孔，可直接穿过传动轴配合平键传递扭矩，中心孔上方设计有沉台，可安装轴端挡圈实现轴向定位，避免槽轮工作时出现轴向窜动。槽轮的径向槽边缘做了小倒角处理，减少拨销切入时的刚性碰撞，降低运行噪音与接触应力，延长部件使用寿命。

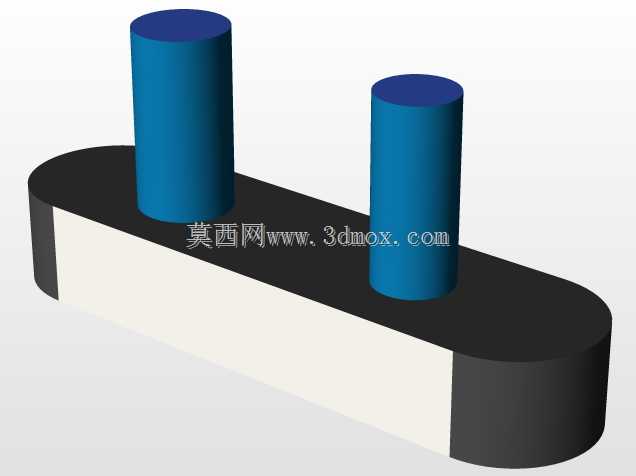

　　基座部分采用箱式结构设计，内部预留了轴承安装位，主动轴与从动轴都通过深沟球轴承支撑在基座上，轴承位的同轴度公差控制在0.01mm以内，保证两根轴的平行度符合传动要求，避免出现卡滞、磨损不均的问题。基座侧面设计有注油孔，可定期加注润滑脂对轴承、传动接触面进行润滑，减少运动部件的磨损。基座上表面的拨销运动区域做了下沉避让设计，避免拨销旋转时与基座发生干涉，同时整个基座的外形轮廓做了圆角过渡，没有尖锐棱角，符合机械安全设计要求。

　　从安装边界来看，这套机构的整体安装尺寸适配小型自动化设备的安装空间，基座长度方向的安装孔距可适配常规的设备台面安装孔位，不需要对原有设备台面做大规模改造。主动轴的输入轴径、从动槽轮的输出轴径都采用通用的标准尺寸，可直接匹配市面上常规的联轴器、传动轮等标准件，降低选型配套的成本。在实际选型应用时，需要注意这套机构适合中低速工况，主动轴的输入转速建议控制在每分钟100转以内，转速过高会导致拨销切入槽轮时的冲击过大，加剧部件磨损，同时传动负载要控制在额定范围内，避免槽轮槽道、拨销出现压溃变形。如果应用在有防尘要求的场景，还可以在基座上方加装透明防护罩，既不影响观察机构运行状态，又能避免灰尘、碎屑进入传动副内部。

　　实际装配调试时，要先确认主动拨销的位置与锁紧弧板的相位匹配，保证拨销刚好完全脱离槽轮径向槽时，锁紧弧面完全贴合槽轮的锁止凹弧，避免出现锁止失效或者转位卡滞的问题。轴向间隙调整时，要保证槽轮与拨盘的轴向位置对齐，拨销的中心高度与槽轮径向槽的中心高度一致，避免拨销与槽道出现偏磨。空载试运行时要检查机构转位是否顺畅，停歇阶段槽轮是否有窜动，确认无异常异响后再逐步加载运行。这类槽轮机构的结构可靠性很高，只要做好定期润滑、紧固件防松检查，就能实现长时间无故障运行，相比采用伺服电机配合凸轮分割器的分度方案，纯机械结构的槽轮机构成本更低，维护更简单，对使用环境的要求也更低，在很多低成本自动化设备中依然有不可替代的应用价值。
