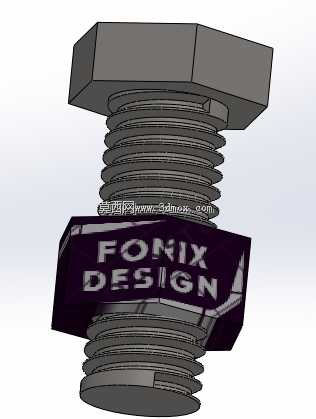

六角头螺栓与六角螺母螺纹配合结构

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，小到消费电子内部结构固定，大到重型工程机械的主体结构拼接，都离不开螺栓螺母配合的螺纹连接结构。这套六角头螺栓与六角螺母的配合结构，采用公制普通三角螺纹设计，螺纹牙型角为60度，牙侧间隙经过合理控制，既保证旋合过程的顺畅性，又能在拧紧后提供足够的径向抱紧力，避免受载后出现螺纹松脱的问题。

　　从实际应用场景来看，这类紧固件可适配绝大多数需要可拆卸连接的机械结构：在机床设备的床身与导轨拼接工位，可配合平垫、弹垫实现导轨的精准定位与牢固锁紧，承受工作台往复运动带来的交变剪切载荷；在自动化输送线的机架拼装环节，可快速完成铝型材框架的连接固定，无需额外焊接工序，方便后期产线调整时的拆装改造；在通用动力设备的外壳装配中，可实现端盖与壳体的紧密贴合，保证密封胶条的压缩量处于合理区间，避免设备运行过程中出现漏油、漏尘的问题。

　　设计过程中，首先明确了六角头的对边尺寸与对角尺寸的公差范围，保证标准扳手能够完全卡合头部受力面，避免拧紧过程中出现打滑、棱角磨损的问题。螺栓头部与螺杆过渡位置设计了合理的圆角，避免应力集中导致的螺杆断裂问题，这一细节在承受交变载荷的连接场景中尤为重要——很多现场出现的螺栓断裂故障，都源于头部过渡位置的直角设计导致应力集中，在长期交变载荷下萌生疲劳裂纹最终失效。螺母的厚度设计参考了常规连接场景的受力需求，螺纹旋合圈数控制在合理区间，既不会因为旋合圈数过少导致螺纹牙剪切失效，也不会因为螺母过厚造成材料浪费、增加不必要的装配空间占用。

　　从安装边界来看，这套结构的六角头外侧需要预留足够的扳手操作空间，不管是采用开口扳手、套筒扳手还是电动拧紧工具，都需要保证工具能够完全套合头部，同时留有一定的转动余量，避免装配过程中工具与周边零部件发生干涉。螺栓的光杆部分长度需要根据被连接件的总厚度进行匹配，保证拧紧后螺栓露出螺母2-3个螺距，既可以通过露出的螺纹判断是否拧紧到位，也能在螺纹出现轻微磨损时仍有足够的啮合长度保证连接可靠性。螺纹部分的长度设计也需要适配不同的连接厚度，避免出现螺纹过长顶到对面零部件、或者螺纹过短无法达到规定旋合圈数的问题。

　　功能特性上，这套螺纹配合结构具备良好的自锁性能，在静载荷工况下即使不额外添加防松元件也能保持稳定的锁紧状态，若是在振动幅度较大的工况下使用，配合弹垫、螺纹胶或者开口销等防松结构，就能满足长期可靠连接的需求。螺纹的加工精度控制在中等公差等级，适配绝大多数通用装配场景的精度要求，不需要额外的精密加工就能实现顺畅旋合，兼顾了连接可靠性与加工经济性。螺杆部分的同轴度、头部与螺杆的垂直度都做了合理约束，避免装配后出现螺栓偏斜、被连接件受力不均的问题，保证连接面的压力分布均匀，不会出现局部压应力过大导致的被连接件表面凹陷或者连接松动。

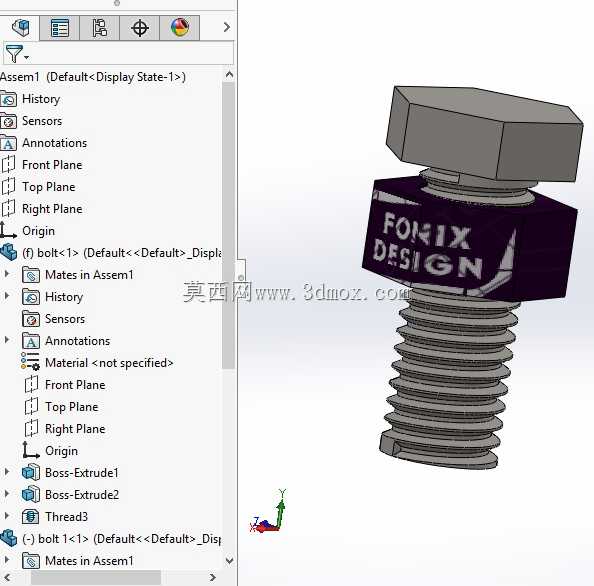

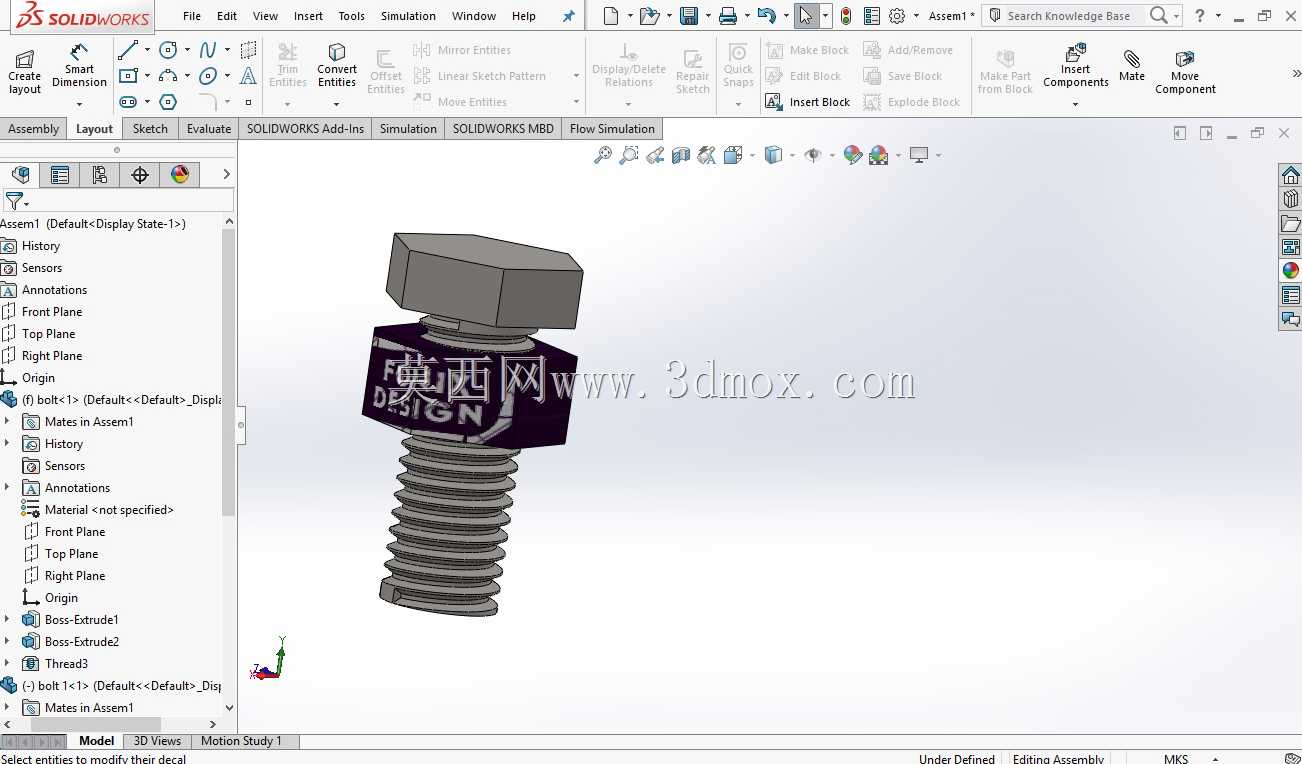

　　在实际选型应用时，工程师需要根据连接位置的受载大小、载荷类型、工作环境温度、腐蚀情况等因素选择对应的材质与表面处理方式，比如在潮湿腐蚀环境下可以选用不锈钢材质或者镀锌表面处理的产品，在高温工况下则需要选用耐高温的合金材质，而这套三维结构可以直接用于装配干涉检查、连接强度仿真分析、装配工艺模拟等工作，帮助工程师在设计阶段就验证连接方案的合理性，减少后期现场装配时出现的干涉、强度不足等问题。
