脚踏式人力驱动输水作业装置结构设计

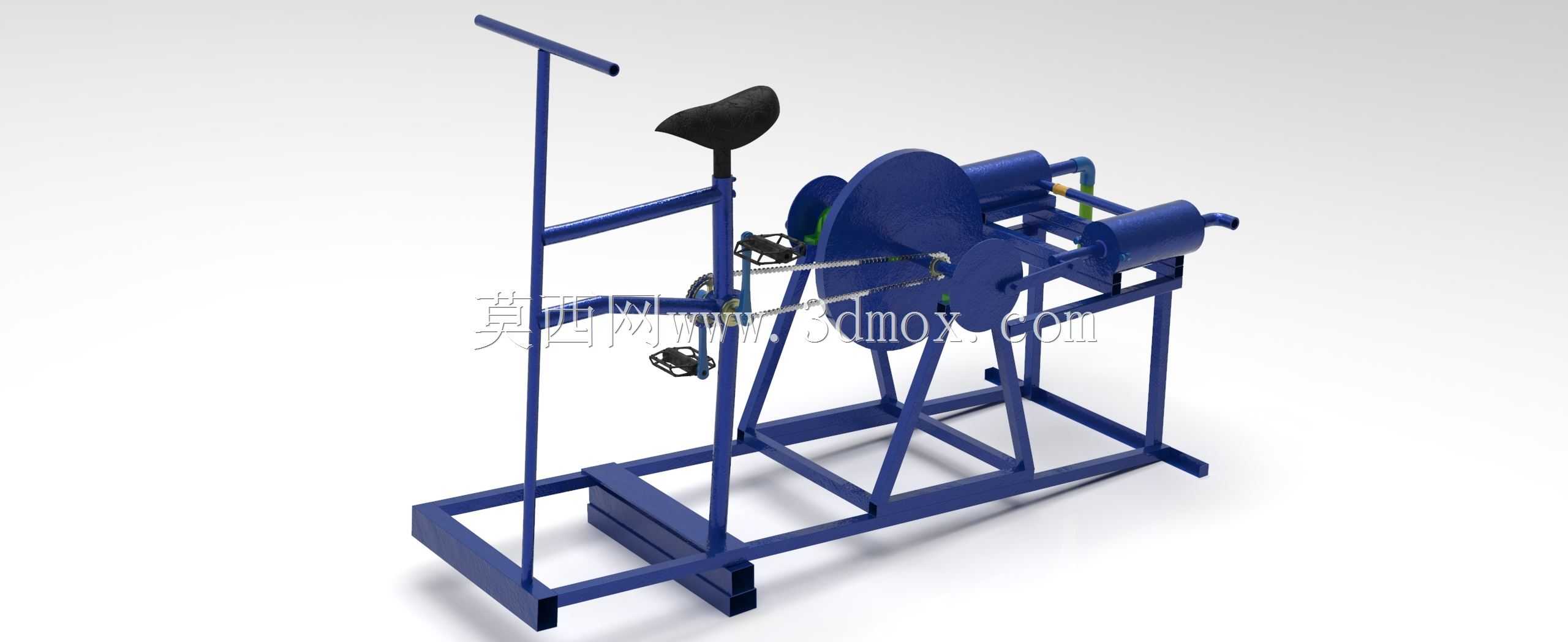

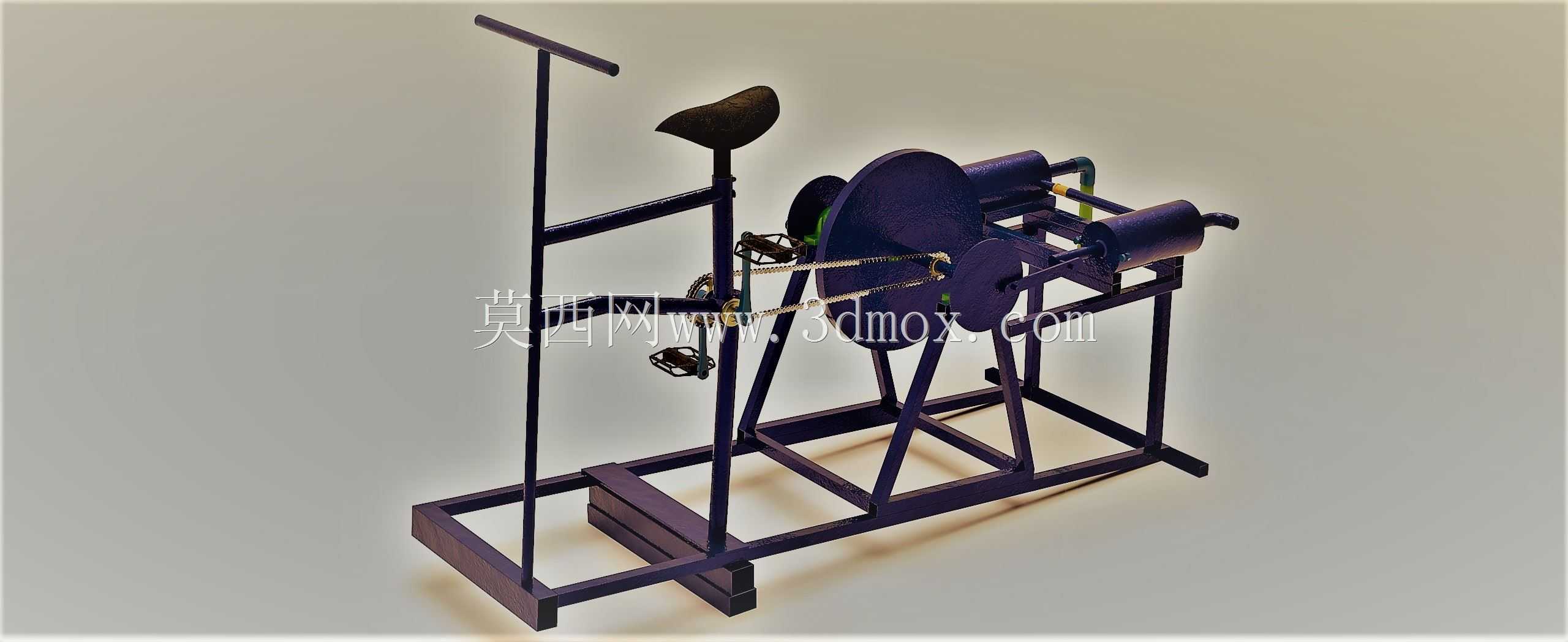

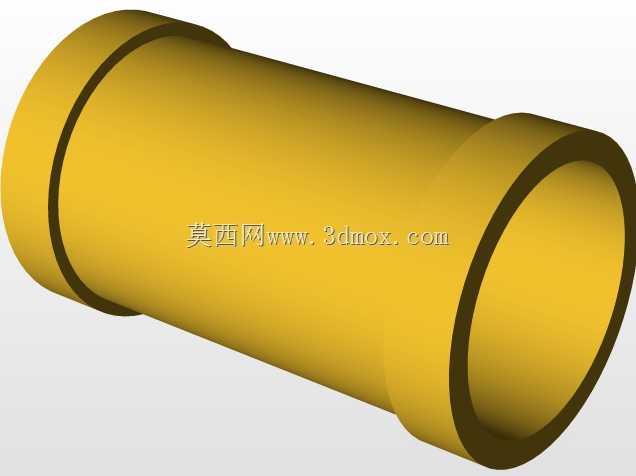

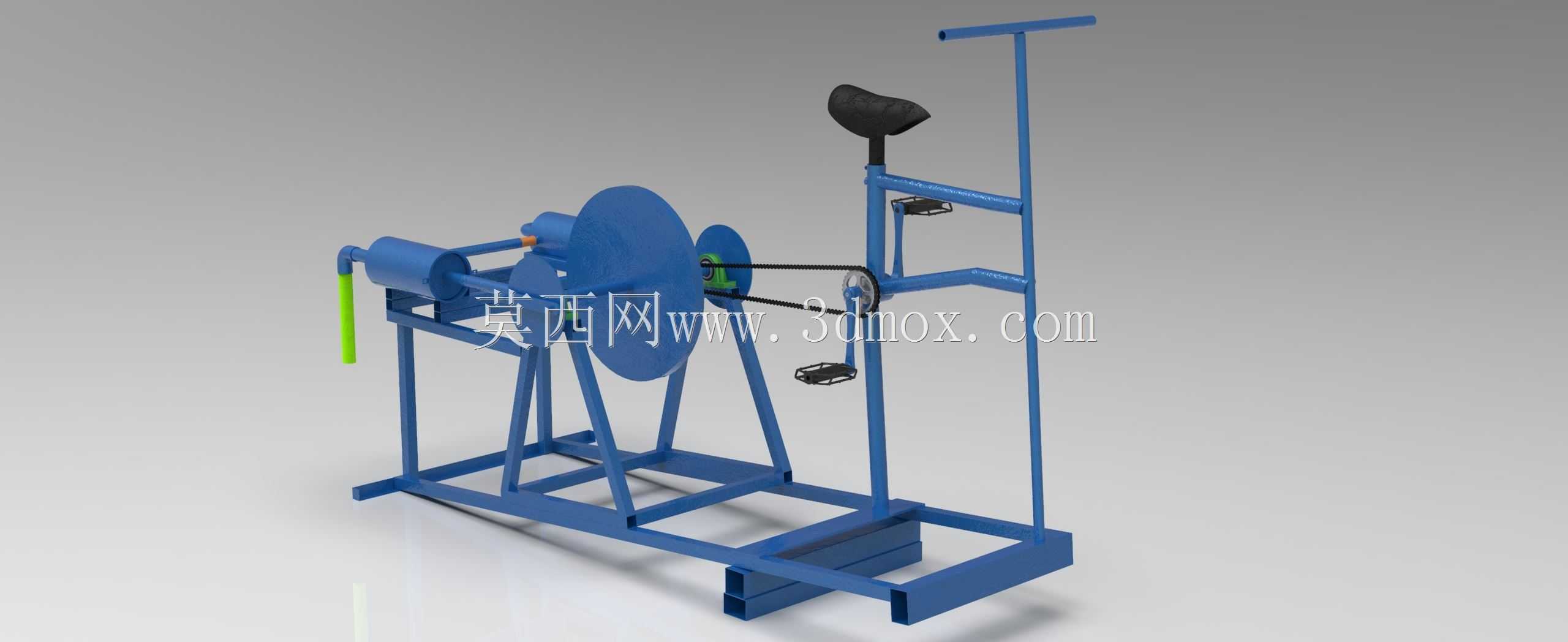

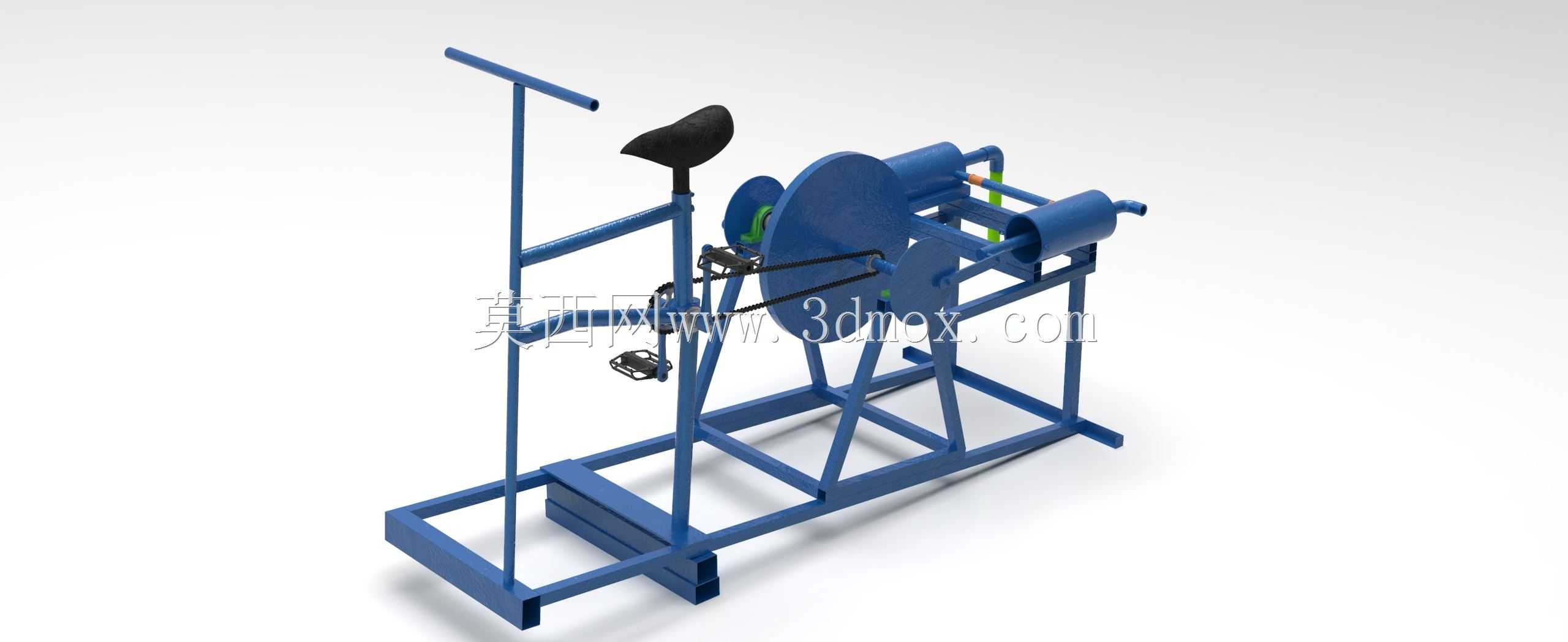

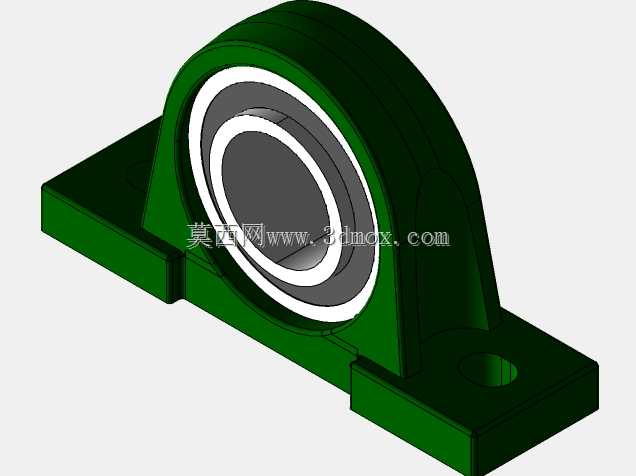

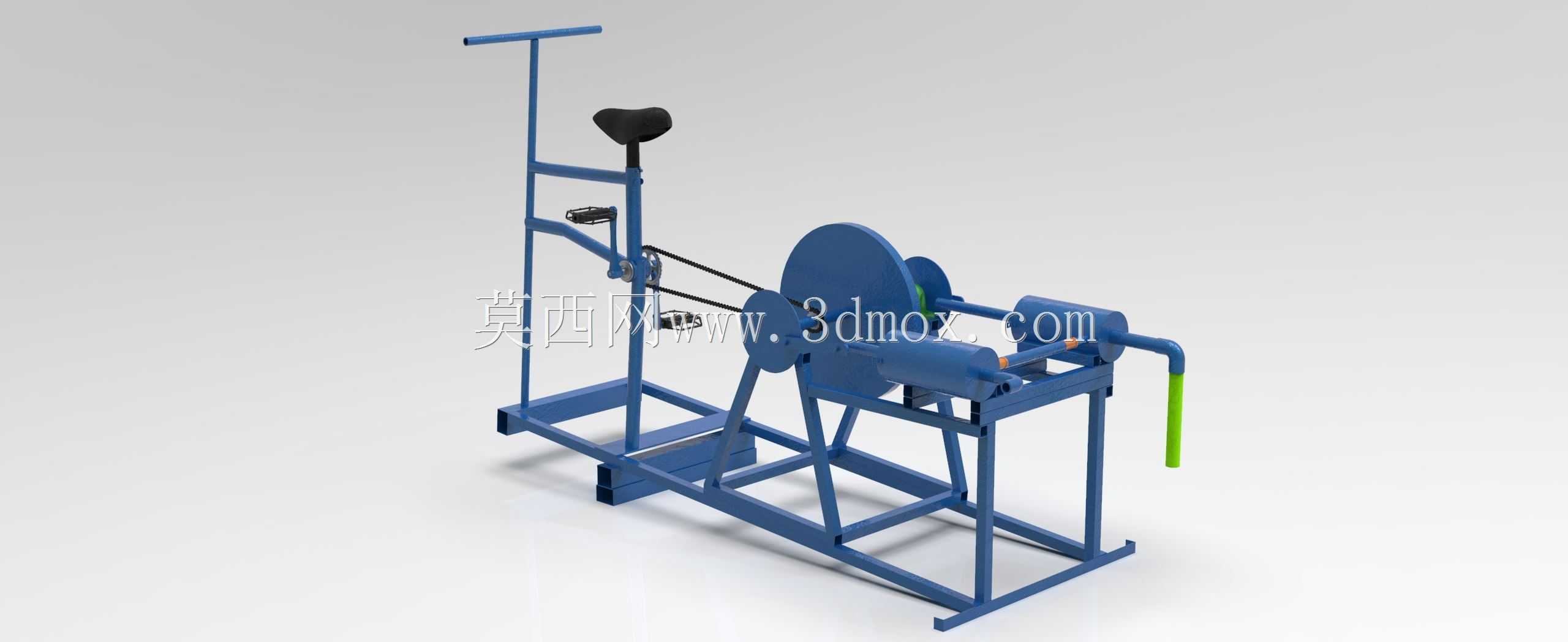

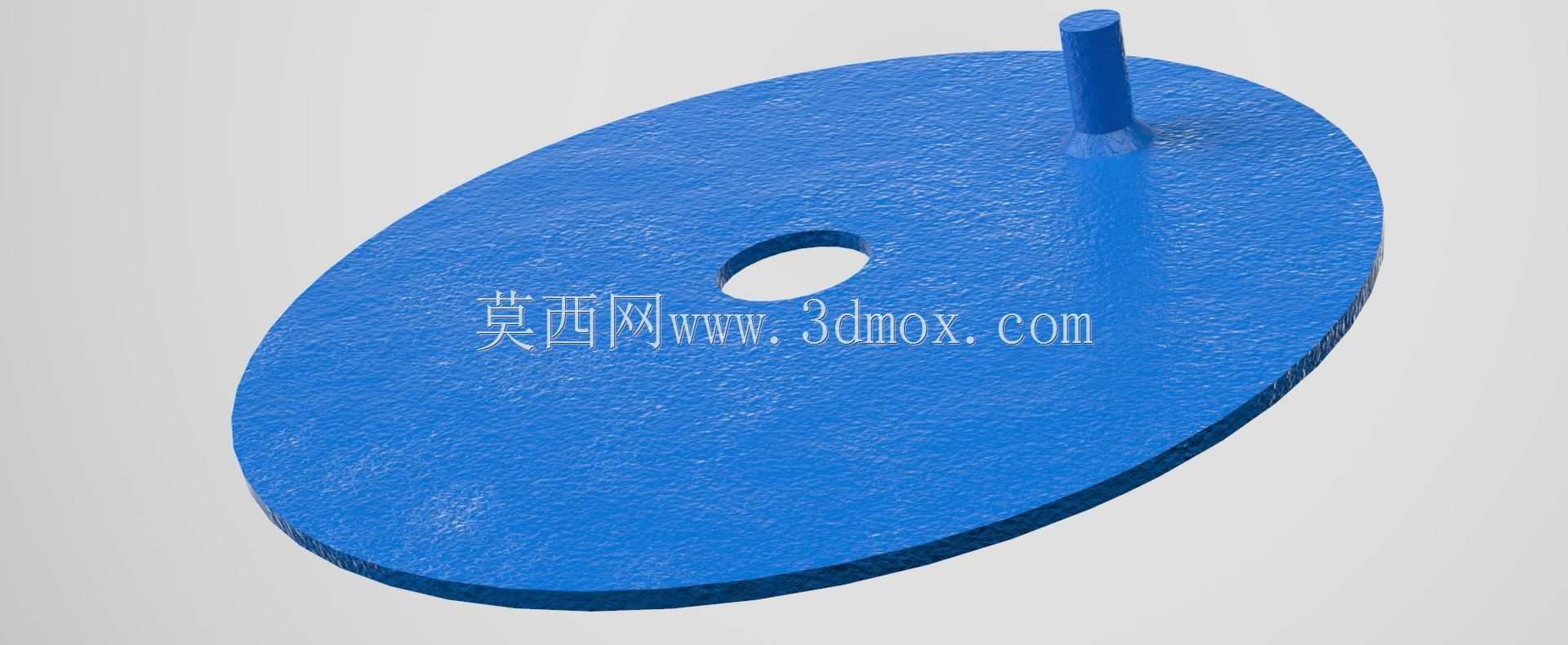

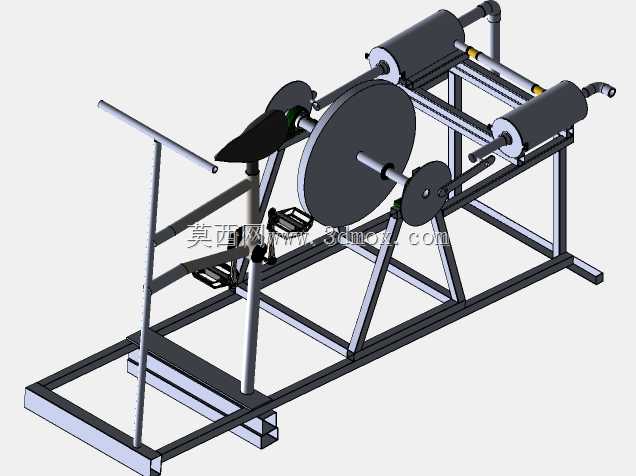

这款脚踏驱动的输水装置，核心是将人体下肢踩踏的往复动力，通过机械传动结构转化为泵体的作业动力，无需外接电力或燃油动力输入，适配无供电条件的零散农田灌溉、野外临时取水、小型应急排水场景，尤其适合丘陵山区零散地块、户外作业营地这类动力配套不完善的区域使用。整套装置采用方管焊接一体式机架作为承载基础，底部框架做了加宽外伸设计，安装时直接放置在平整硬质地面即可，无需额外打膨胀螺栓固定，作业时依靠机架自重与操作人员的体重抵消踩踏反力，不会出现侧翻或移位问题，整体安装边界宽度控制在0.8米以内，长度不超过1.2米，单人即可完成短距离搬运移位。传动部分沿用了成熟的自行车曲柄链轮结构，脚踏转轴位置设置了与常规自行车一致的曲柄长度，匹配普通人下肢踩踏的行程范围，操作人员可以像骑固定单车一样持续输出动力，座椅高度与扶手位置做了适配长时间作业的人机工程调整，降低连续作业的疲劳感。动力从链轮输出后，通过连杆机构将旋转运动转化为泵腔内部活塞的往复动作，实现流体的吸入与加压排出，泵体进出水口预留了标准软管接驳接口，可以直接对接普通农用输水软管，无需额外加工转接头。设计过程中优先考虑了结构的易维护性，所有传动转动部位都采用标准通用轴承与紧固件，日常保养仅需定期加注润滑脂，易损密封件可以直接采购通用规格替换，不需要定制专用配件。机架的支撑腿做了斜撑加强处理，承受踩踏交变载荷的位置都加焊了三角加强筋，避免长期使用出现焊缝开裂或框架变形，传动部件外侧没有设置全封闭护罩，既减轻整体重量，也方便作业过程中快速排查卡滞故障，适配野外粗放的使用环境。
