法兰连接手动调节式截止阀结构设计

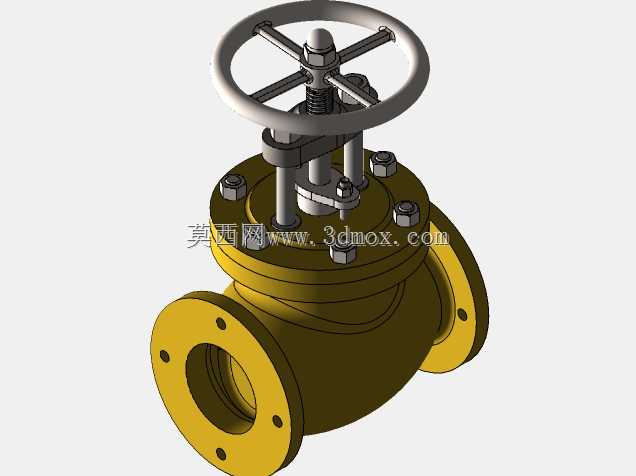

这款截止阀的结构设计围绕中低压管路的流量调节与通断截断需求展开，手轮采用轮辐式结构，操作时可提供足够的力臂，降低手动操作的扭矩需求，适配日常运维中无需额外辅助工具即可完成开度调整的场景。阀体采用直通式流道布局，两端法兰连接结构可直接与同公称通径的管路法兰配对，安装时需注意介质流向与阀体标识方向一致，避免反向安装导致密封面受冲蚀加剧、调节精度下降的问题。阀瓣与阀杆采用活动连接结构，可在关闭过程中自动适配密封面角度，补偿加工与装配带来的微小形位误差，提升密封副的贴合度，降低内漏风险。阀盖与阀体的连接采用螺栓紧固结构，中间设置密封垫片，可根据输送介质的温度、腐蚀特性更换不同材质的垫片，适配给排水、暖通、普通化工介质输送等多类场景的使用需求。填料函设置在阀盖上部，采用多层填料压盖结构，可在阀杆上下动作调节开度时，保证阀杆与阀盖间隙处的密封性能，避免介质外漏，日常运维中可通过调整填料压盖的螺栓预紧力，补偿填料磨损带来的密封性能下降问题，无需整体拆解阀门即可完成维护。从安装边界来看，手轮顶部到阀体底部的高度预留了足够的操作空间，安装时需在手轮上方预留不小于手轮半径的操作空间，方便运维人员转动手轮调整开度；两端法兰的螺栓孔采用跨中布置，可适配常规法兰的安装配对要求，无需额外调整管路法兰的孔位角度。设计过程中未做全尺寸的完全定义，保留了核心结构的参数化调整空间，设计人员可根据实际管路的公称压力、通径需求，调整阀体壁厚、法兰螺栓孔数量与孔径、阀杆直径等参数，快速衍生出适配不同工况的同系列截止阀结构，缩短同类型产品的设计开发周期。流道部分采用平滑过渡设计，可减少介质流经阀门时的局部阻力损失，降低管路系统的输送能耗，同时减少介质中固体杂质在阀腔内的沉积，降低阀门卡涩的故障概率。
