滚筒式海藻连续清洗加工设备结构

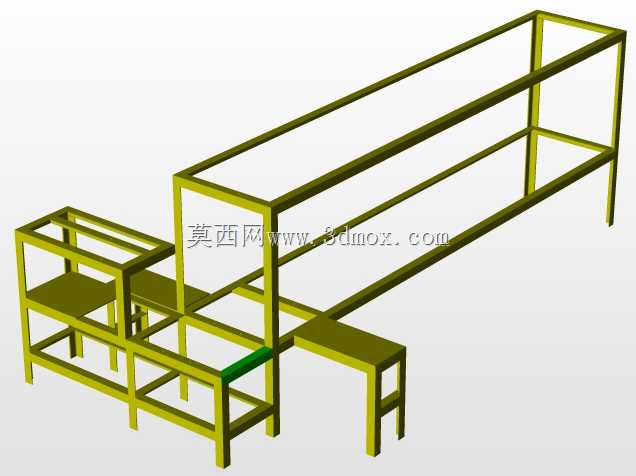

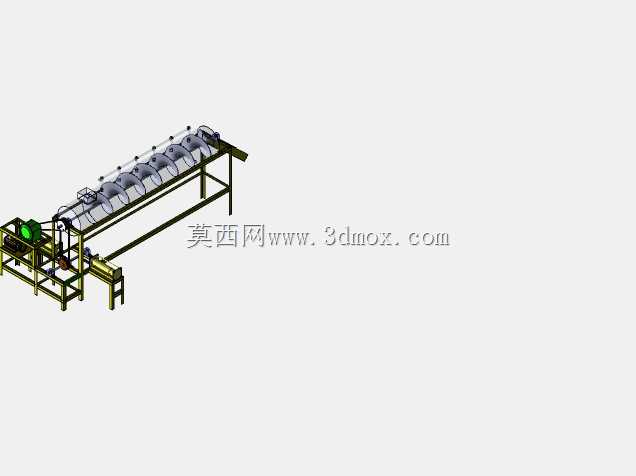

这款滚筒式连续清洗设备主要面向海藻初加工生产线的前段清洗工序，适配沿海藻类加工企业的鲜料处理场景，可对接原料上料输送带与后续漂烫、切段工序，完成鲜海藻从原料带杂进料到洁净出料的连续化处理，替代传统人工泡洗、翻洗的低效作业模式，适配裙带菜、海带、马尾藻等多种大宗养殖海藻的表面除杂需求，能有效去除原料夹带的泥沙、海盐结晶、附着浮游生物与采收残留的碎杂。设备整体采用长条形卧式布局，主体支撑框架采用型钢焊接成型，底部预留可调式地脚安装位，可适配车间地面的不平整工况，安装时需预留两侧检修通道与进料端的上料设备对接空间，出料端高度可匹配后续输送线的进料高度做小幅调整。核心清洗段采用带透水孔的卧式滚筒结构，滚筒内部设置螺旋导料筋，滚筒转动时可带动海藻不断翻滚前移，同时滚筒上方布置多组喷淋管路，高压清水从上部喷淋而下，穿透翻滚的藻料层将杂质从滚筒透水孔带出，落入下部接水斗统一收集排放；滚筒两端设置挡料结构，避免进料端物料回涌、出料端带水甩料，滚筒转速可根据原料洁净度与处理量做适配调整，针对夹带泥沙较多的头茬采收原料可适当降低转速延长清洗时长，对于预泡处理后的原料可提高转速提升处理效率。设备传动部分布置在滚筒一侧，采用减速电机配合链传动带动滚筒转动，传动部位设置全封闭防护罩，避免车间潮湿环境下的锈蚀风险，同时符合生产车间的安全防护要求；喷淋管路设置独立的控制阀门，可根据清洗需求调整各段喷淋水量，前端段采用大流量喷淋冲散原料、打落大块杂质，中段采用高压喷淋冲刷藻体褶皱内夹带的细沙，末段采用清水喷淋做最终漂洗，减少后续工序的杂质带入量。设计过程中重点考虑了海藻物料的缠绕特性，滚筒内部的导料筋采用大圆弧过渡结构，无尖锐棱角与窄缝结构，避免长丝状海藻缠绕挂壁；滚筒透水孔的孔径经过适配，既能保证泥沙与碎杂顺利排出，又不会造成碎藻流失过多；接水斗采用倾斜式结构，底部设置排污口，可快速排出带泥沙的废水，同时便于定期冲洗斗内沉积的泥沙。设备整体的涉水部件均采用耐腐蚀材质设计，适配海藻加工车间高盐、高湿的作业环境，框架表面做防腐涂装处理，长期接触海水溅淋的部位采用不锈钢材质，减少日常维护的锈蚀更换成本。
