AST数显式试验压力表结构设计

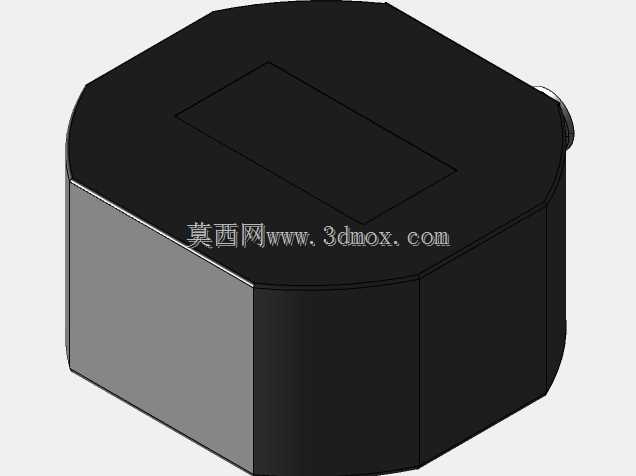

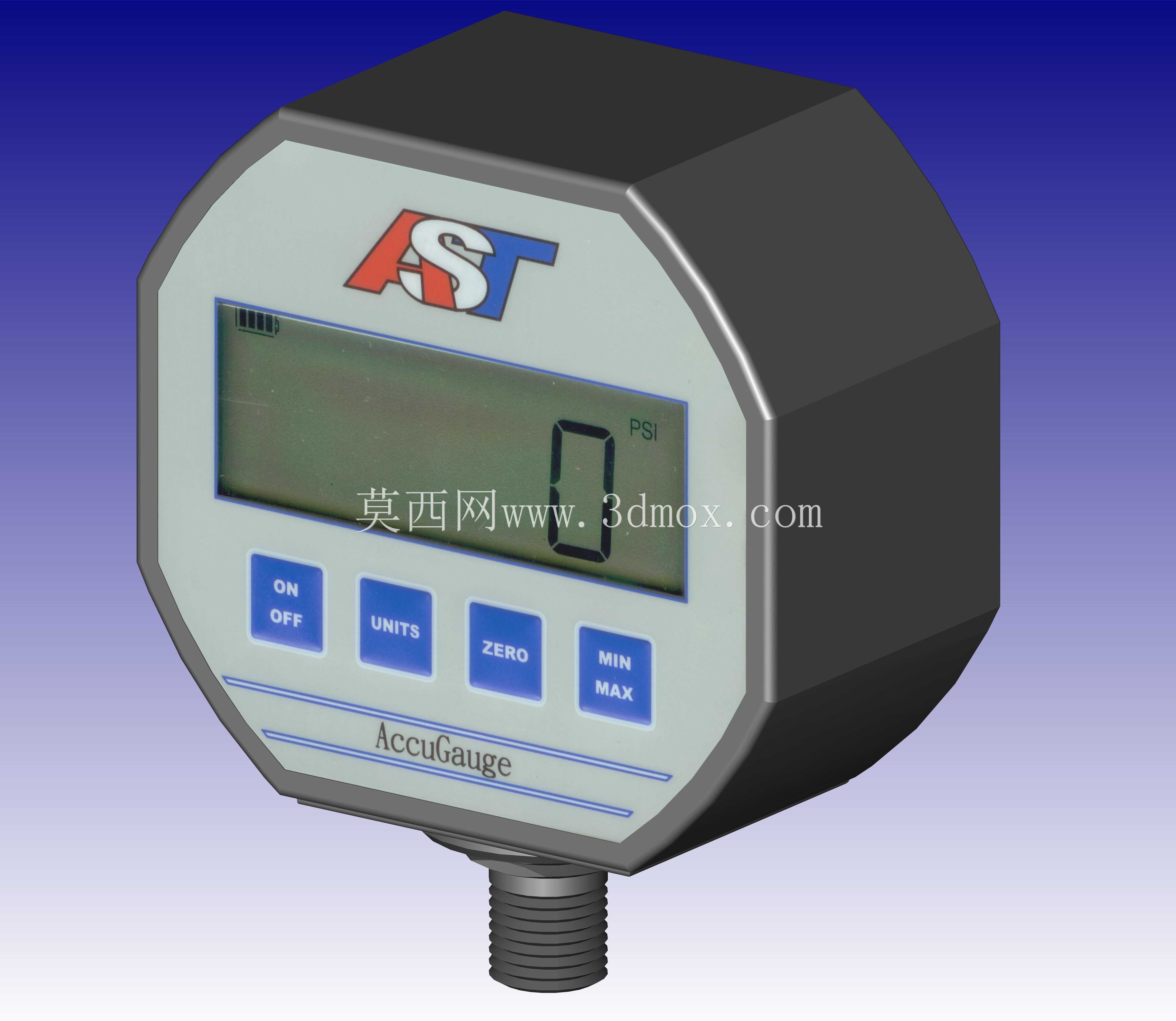

这款数显压力表的三维建模，完全围绕现场压力检测的实际工况展开，首先要考虑的是各类试验场景下的安装适配性，底部采用标准外螺纹连接接口，可直接适配现有工业管路的常规测压接头，无需额外加工转换连接件，安装时只需保证螺纹旋合深度符合密封要求，即可完成测压点位的快速部署。从功能布局来看，正面的显示屏采用下沉式嵌装设计，屏幕周边做了凸起的防护边框，能避免现场磕碰直接损伤显示面板，屏幕旁标注的PSI单位标识，直接明确了该表的常用压力量程单位，适配液压试验、管路密封性测试等场景的读数习惯。操作按键全部设置在显示屏下方的操作区，四个按键分别对应电源开关、单位切换、零点校准、极值记录功能，按键采用凸起的方形结构，表面做了防滑纹理，操作人员佩戴劳保手套也能准确触发按键，不会出现误触情况，每个按键的功能标识直接模印在按键表面，长期使用也不会出现标识磨损脱落的问题。表头的外壳采用八边形切角设计，并非单纯的外观造型考量，这种结构在安装时可以用扳手卡住切角面施加拧紧力矩，不会像圆形表头那样容易打滑，同时八边形的外壳结构比纯方形外壳更节省安装空间，在密集排布的测压点位上，相邻表头之间不会出现干涉。建模过程中特意还原了表头内部的安装腔体空间，显示屏、控制电路板、压力传感芯体的排布都预留了足够的装配间隙，底部的螺纹接口与内部传感芯体的连接位置做了密封结构的预留，可适配O型圈或者密封垫的安装，满足试验场景下的压力密封要求。从实际使用场景出发，这类压力表常应用在液压元件出厂试验、管路耐压测试、压力容器保压试验等场合，极值记录功能可以自动捕捉测试过程中的最高压力值，无需人员全程盯守读数，零点校准功能可以在现场环境温度变化、管路存在残余压力时快速完成零点修正，保证检测数据的准确性，单位切换功能可在PSI、Bar、MPa等常用压力单位间快速转换，适配不同行业的试验标准读数要求。外壳的厚度设计也充分考虑了现场防护需求，足够的壳体壁厚可以承受日常的轻微碰撞，不会因为现场的工具磕碰导致壳体破损，显示屏的视窗采用透明防护面板，可阻挡现场的油污、粉尘沾染内部显示屏，同时不会影响读数清晰度。整个模型的安装边界尺寸控制合理，表头的径向尺寸不会过大，在狭窄的试验台架上也能顺利安装，底部螺纹接口的长度预留了足够的旋合余量，适配不同壁厚的管路接头安装，不会出现螺纹旋合长度不足导致的密封失效问题。
