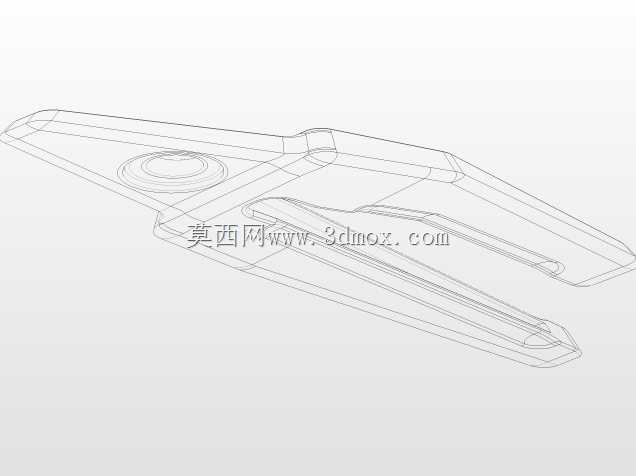

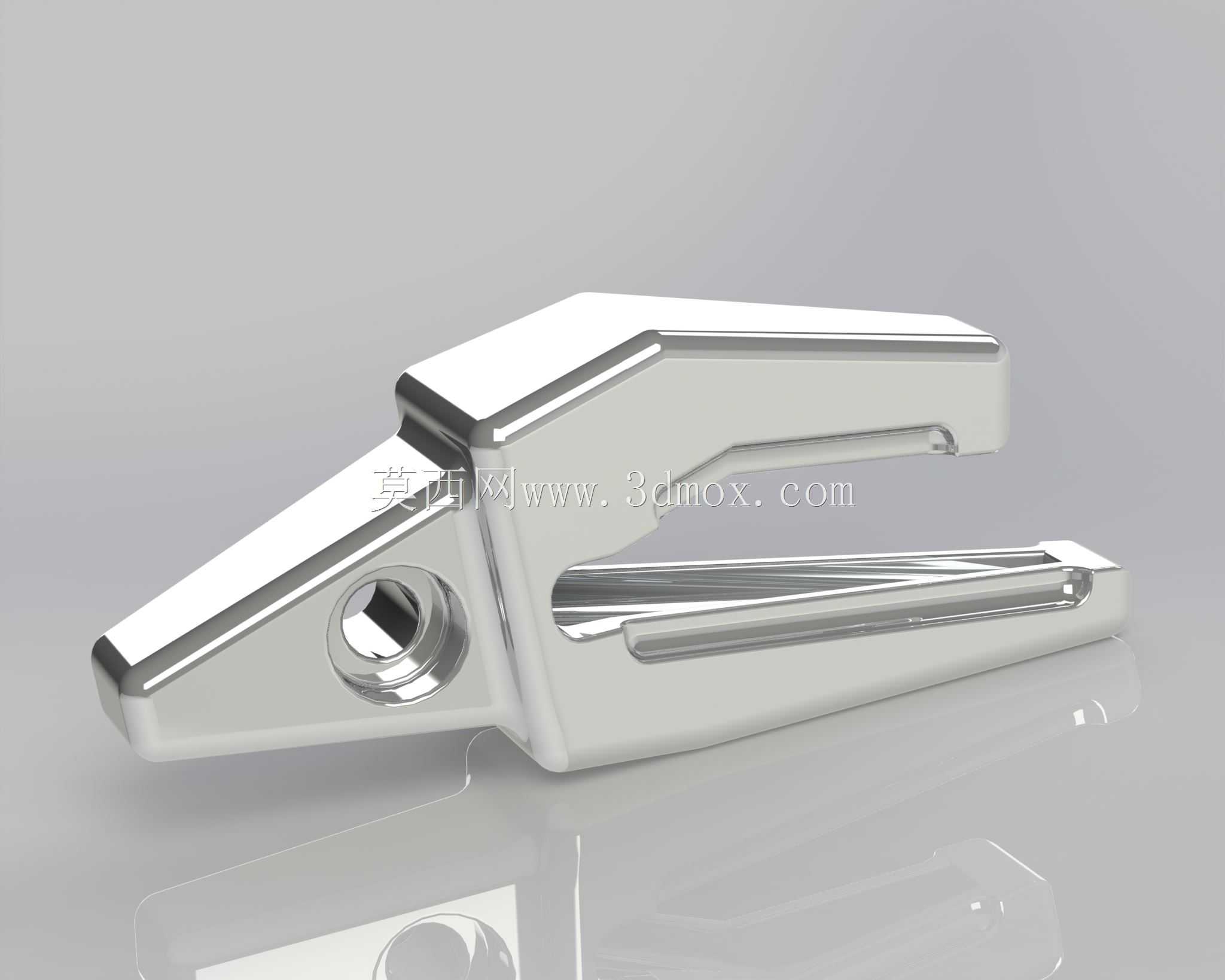

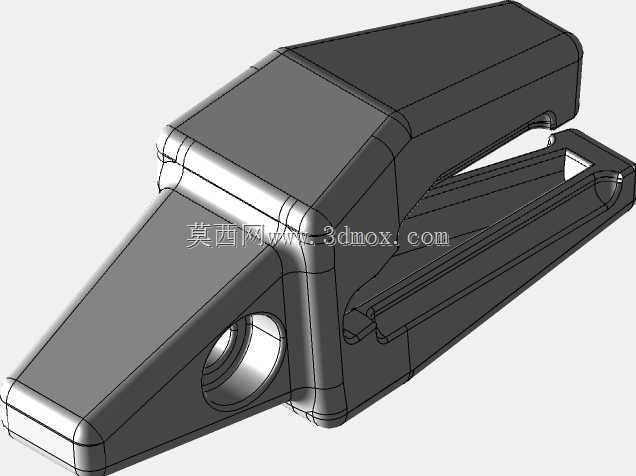

3吨级挖掘机铲斗齿适配连接构件

在土方作业、矿山剥离、市政管线开挖等工程场景里，挖掘机铲斗前端的斗齿是直接接触作业介质的易损部件，斗齿与铲斗本体之间的适配连接构件，直接决定了斗齿的装拆效率、作业时的载荷传递可靠性以及斗齿的使用寿命。这款适配3吨级小型挖掘机的斗齿连接构件，核心作用是完成斗齿与铲斗前缘趾板的刚性衔接，将铲斗作业时的挖掘力均匀传递到斗齿尖端，同时为斗齿的快速更换提供标准化的安装接口。

从实际作业的载荷工况来看，小型挖掘机在进行松散土方开挖、绿化带整理、小型基坑作业时，斗齿会承受持续的冲击载荷与侧向弯折力，这就要求连接构件本身具备足够的结构强度与抗形变能力。设计过程中首先明确了安装边界：构件适配20mm厚度的铲斗前缘趾板，安装孔位的同轴度、孔壁的厚度都经过反复校核，确保销轴穿装后无旷量，避免作业过程中因间隙存在产生冲击载荷，加速构件与斗齿的磨损。构件的整体外形采用楔形过渡结构，在保证与斗齿内腔贴合度的同时，尽可能减少作业时土体、碎石在连接位置的卡滞，降低挖掘过程中的附加阻力。

从结构设计逻辑上，这款构件没有采用多余的冗余结构，所有的曲面过渡、棱角处理都服务于两个核心目标：一是载荷传递路径的平顺性，从趾板安装位到斗齿插接端的截面变化平缓，避免应力集中导致的构件断裂；二是装拆维护的便捷性，插接端的导向斜面设计，能够让磨损后的斗齿在更换时快速对位，销轴孔的位置避开了土体直接冲刷的区域，减少泥沙进入孔位造成的销轴锈蚀卡滞。在实际选型匹配时，需要重点核对构件的安装趾板厚度、插接端的轮廓尺寸与对应斗齿内腔的匹配度，同时确认销轴孔的直径与原有铲斗的固定销轴规格一致，避免出现安装后间隙过大、无法锁紧的问题。

这类连接构件属于挖掘机工作装置的核心易损连接部件，其结构精度直接影响斗齿的作业稳定性，如果构件与斗齿、趾板的配合间隙过大，作业时会产生明显的旷量，不仅会加剧斗齿的异常磨损，严重时还可能在重载挖掘时出现斗齿脱落的情况，影响作业安全。设计建模过程中，对构件的各个安装配合面都做了公差预留，能够适配常规制造精度下的斗齿与铲斗趾板，同时构件的整体重量控制在合理区间，不会额外增加铲斗前端的偏载重量，保证铲斗的挖掘动作灵活性。
