50吨级挖掘机铲斗斗齿连接适配构件

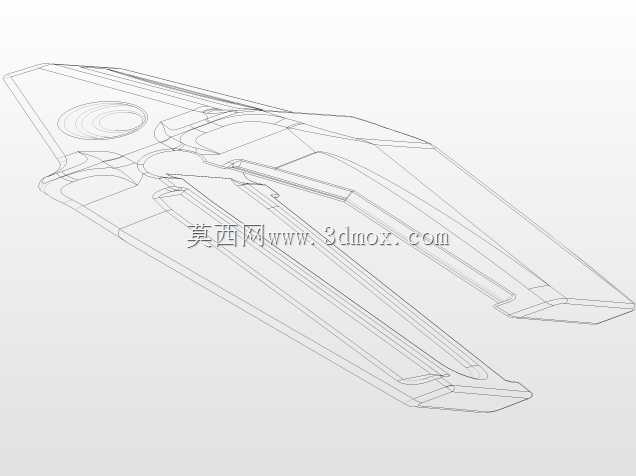

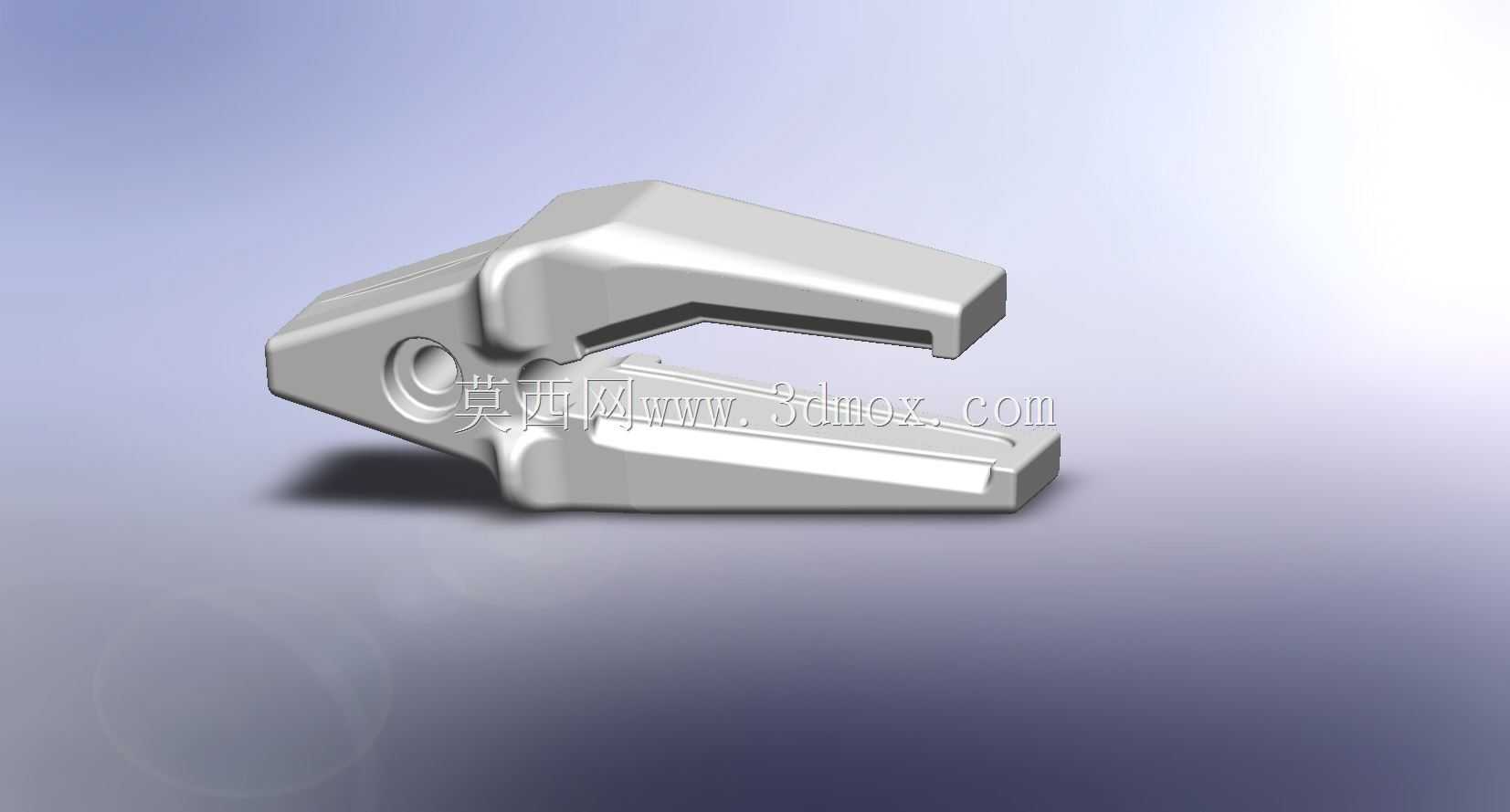

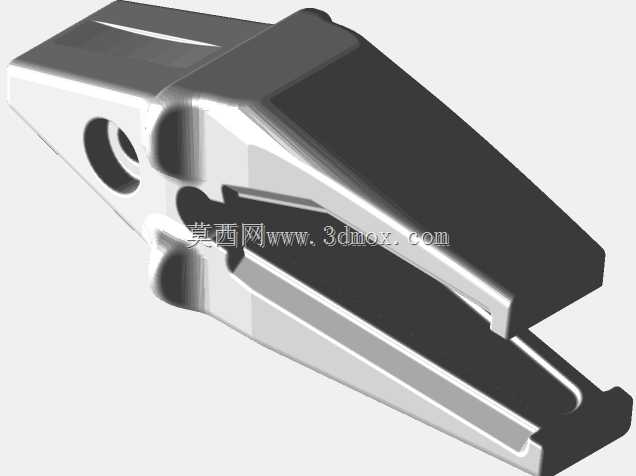

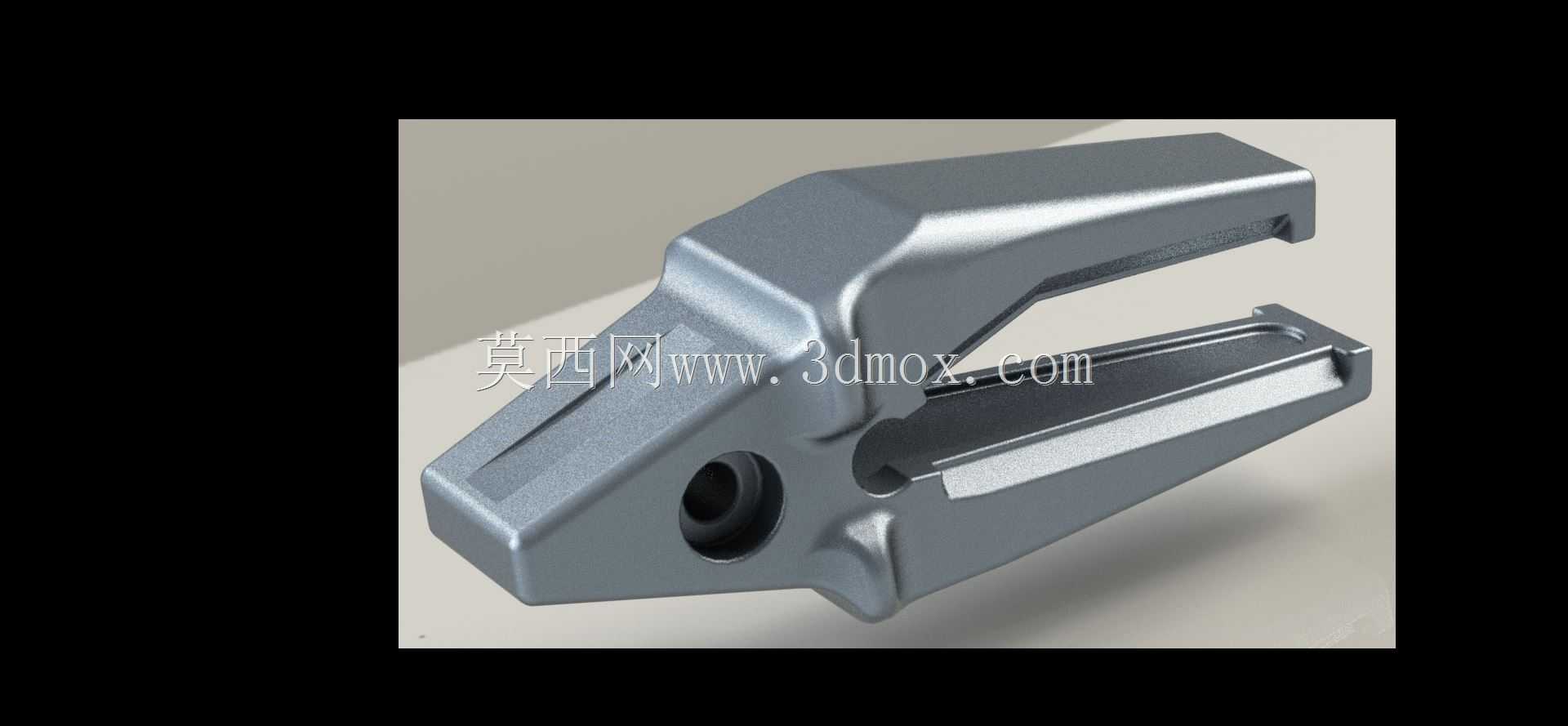

　　在矿山剥离、大型土石方开挖、硬岩破碎作业场景中，50吨级挖掘机作为核心采掘装备，其铲斗前端的斗齿组件直接承担切入物料、传递破碎冲击力的作用，而斗齿适配器作为连接斗齿与铲斗唇板的核心受力构件，其结构合理性直接决定整套工作装置的作业可靠性与维护成本。该适配构件采用整体式锻造基体结构设计，整体构型为楔形夹装布局，可适配75mm厚度的铲斗趾板安装位，配合25mm规格的切割边缘完成装配定位，属于TraSteel系列斗齿配套的专用连接构件。从受力路径设计来看，该构件在建模阶段就充分考虑了重载作业下的应力分布特征：前端的楔形夹持腔完全贴合斗齿尾端的锥面轮廓，作业时斗齿受到的切入阻力、侧向偏载冲击力会通过贴合锥面均匀传递到适配器基体，

　　避免局部应力集中导致的开裂失效；中部的销孔位置做了加厚凸台处理，用于安装固定斗齿的弹性销或螺栓，凸台周边做了大圆弧过渡，消除热处理过程中的应力集中隐患，同时抵消作业过程中销孔位置受到的交变剪切力。构件的上下夹持臂采用不等厚设计，上夹持臂厚度略大于下夹持臂，匹配挖掘作业时上侧受压力、下侧受拉力的受力特性，在保证整体强度的前提下控制构件自重，减少铲斗前端的无效负载。安装边界方面，该适配器的夹持腔开口尺寸严格匹配75mm趾板的厚度公差，腔体内侧设计有定位止口，装配时止口卡入趾板对应的定位槽内，可避免作业过程中适配器出现前后窜动；25mm切割边缘的配合面做了铣削加工处理，装配后与唇板切割面完全贴合，保证焊接或螺栓连接时的接触面积，

　　防止连接位置出现缝隙导致的物料冲刷磨损。从实际作业场景的适配性来看，该结构的适配器可适配岩石型、土方型等多种斗齿构型，在矿山作业中遇到高硬度岩层时，楔形配合面可自动锁紧斗齿，避免冲击载荷下斗齿脱落；在土方作业场景中，流畅的外形轮廓可减少物料粘附，降低铲斗切入阻力。建模过程中对构件的所有棱边都做了倒钝处理，非配合面保留锻造拔模斜度，既符合锻造工艺的生产要求，也能减少应力集中点，提升构件的疲劳寿命。夹持臂的内侧设计有防滑齿纹，当适配器通过焊接方式固定在趾板上时，齿纹可增加焊接接触面积，提升连接强度；若采用螺栓连接方式，夹持臂上预留的螺栓孔位置做了沉头处理，避免螺栓头部外露受到物料磨损。在实际设备维护中，该类适配器属于易损更换件，

　　其安装尺寸的通用性直接影响现场维护效率，该构件的安装孔位、夹持跨度完全匹配主流50吨级挖掘机的铲斗唇板参数，现场更换时无需对唇板进行二次加工，可直接完成装配，大幅缩短停机维护时间。从结构强度校核的角度，建模时针对最大挖掘力工况做了有限元验证，在额定偏载30%的工况下，构件最大应力位置出现在销孔凸台与夹持臂的过渡位置，应力值远低于合金结构钢的屈服强度，可满足重载连续作业的强度要求；同时针对物料冲刷磨损的问题，构件外露的工作面做了加厚处理，磨损余量可满足常规矿山作业3个月以上的使用周期，无需频繁更换。
