六吨级挖掘机配套重型岩石斗齿结构设计

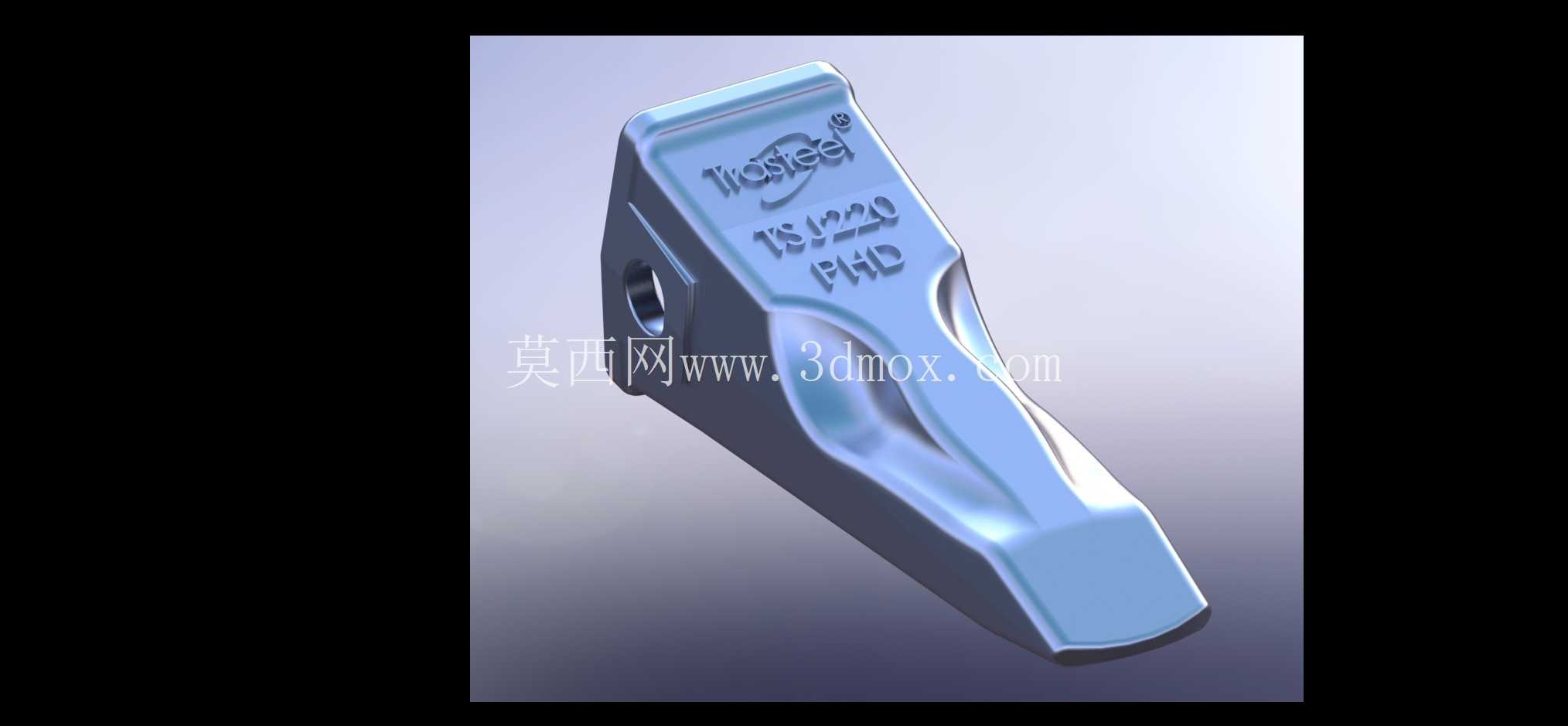

在矿山剥离、硬岩基坑开挖、道路改扩建的石方作业场景里，小型6吨级挖掘机的作业负荷往往被低估——很多工况下这类小挖需要直面中风化花岗岩、砾石层、冻土层的切削冲击，斗齿作为铲斗最前端直接接触作业介质的易耗件，其结构合理性直接决定了作业效率与维护成本。这款适配6吨挖机的Trasteel TSJ220 PHD型岩石齿，从结构设计上就完全偏向重载冲击工况的适配，没有照搬普通土方斗齿的薄壁流线造型。

从实际安装边界来看，这款斗齿的销孔位置、齿座配合面完全匹配6吨级挖机常用的直装式齿座，齿根的配合公差控制在0.2mm以内，安装时不需要额外修磨齿座接触面，插销锁定后不会出现径向窜动，避免作业过程中斗齿晃动带来的齿座异常磨损。齿身整体长度控制在220mm级别，这个尺寸是经过多轮工况验证的：过长的齿身会加大挖掘时的力臂，增加斗杆油缸的负荷，甚至在撬岩作业时出现齿根断裂；过短则会减小切入角的有效深度，每次铲掘的满斗率下降，硬岩作业时还容易让齿座直接接触岩石，造成铲斗本体的磨损。

功能特性上，这款岩石齿的齿尖做了加厚的钝面处理，和土方齿的尖锐楔形不同，钝型齿尖在接触硬岩时不会因为应力过于集中出现崩尖，同时齿身的受力筋从齿尖一直延伸到齿根销孔位置，筋条的高度沿着受力方向渐变，在最容易出现断裂的销孔前方位置，筋条厚度达到了齿身侧壁的1.8倍，能够承受撬挖时的侧向弯矩。齿身侧面的导流槽不是为了减重用的装饰结构，作业时这个槽道可以让石屑顺着槽面滑出，减少斗齿和岩石之间的摩擦阻力，挖掘黏结性强的砾石土时，还能避免物料在齿根位置堆积卡滞。

设计思路上，这款斗齿没有盲目追求高硬度的材质堆砌，而是结合6吨挖机的挖掘力参数做了硬度梯度匹配：齿尖部位淬火硬度控制在HRC48-52，保证切入硬岩时的耐磨性，齿根部位硬度控制在HRC38-42，保留足够的韧性，承受冲击载荷时不会出现脆性断裂。齿面的品牌标识位置特意选在了非受力的侧壁平面，不会因为刻印标识造成应力集中点，这也是很多副厂斗齿容易忽略的细节——不少小厂斗齿会把标识打在受力筋上，刻印位置的应力集中会让斗齿在重载冲击时从标识处直接开裂。

从实际作业的适配场景来看，这款斗齿不适合松散土方、淤泥这类轻载工况，在这类工况下钝型齿尖的切入阻力会比土方齿高15%左右，反而增加燃油消耗，但在硬岩采掘、破碎后石料装车、建筑拆除中的混凝土块作业场景里，它的使用寿命是普通土方斗齿的3-4倍，而且不会出现作业中途齿尖断裂、掉齿的问题，减少了停机更换配件的时间。安装时需要注意，齿座的配合面如果已经出现磨损台阶，要先打磨平整再装新斗齿，否则即使新斗齿的公差合格，也会出现配合间隙过大的问题，加快斗齿销的磨损；另外斗齿销要选用对应的弹性锁销，不要用普通钢筋代替，否则作业时销子窜出会导致斗齿脱落。

从三维建模的角度来看，这款斗齿的建模难点在于受力筋的曲面过渡，不能出现直角转折，所有受力面的过渡圆角都要根据应力分布调整，齿尖到齿根的曲面曲率要连续，否则后续做有限元分析时会出现局部应力虚高的问题，和实际受力情况偏差较大。建模时还要预留热处理的变形量，齿尖部位的淬火变形量大概在0.3-0.5mm，建模时要把这个变形补偿考虑进去，保证热处理后斗齿的安装尺寸符合公差要求。很多新手建模时会把斗齿做成完全对称的结构，但实际上这款岩石齿的侧面受力筋是不对称的，面向挖掘切入方向的一侧筋条更厚，因为作业时这一侧承受的摩擦和冲击更大，这种非对称设计能在控制整体重量的前提下，把材料用在真正受力的位置，比等壁厚的对称结构重量轻12%左右，同时使用寿命提升20%以上。

在设备选型匹配时，不要把这款斗齿用在更大吨位的挖机上，虽然齿座尺寸可能相近，但8吨级挖机的挖掘力比6吨级高40%以上，斗齿的受力上限是按照6吨机的最大挖掘力设计的，超吨位使用会直接导致齿根断裂；也不要用在小吨位的4吨级挖机上，过重的斗齿会减小铲斗的有效 payload，反而降低作业效率。日常作业中要定期检查斗齿销的磨损情况，当销子的磨损量超过1mm时要及时更换，避免销子断裂导致斗齿丢失；如果发现齿尖磨损量超过总长度的1/3，要及时更换斗齿，不要等到磨到齿根再换，否则齿座会直接接触物料，造成不可逆的磨损，更换齿座的成本远高于更换斗齿的成本。
