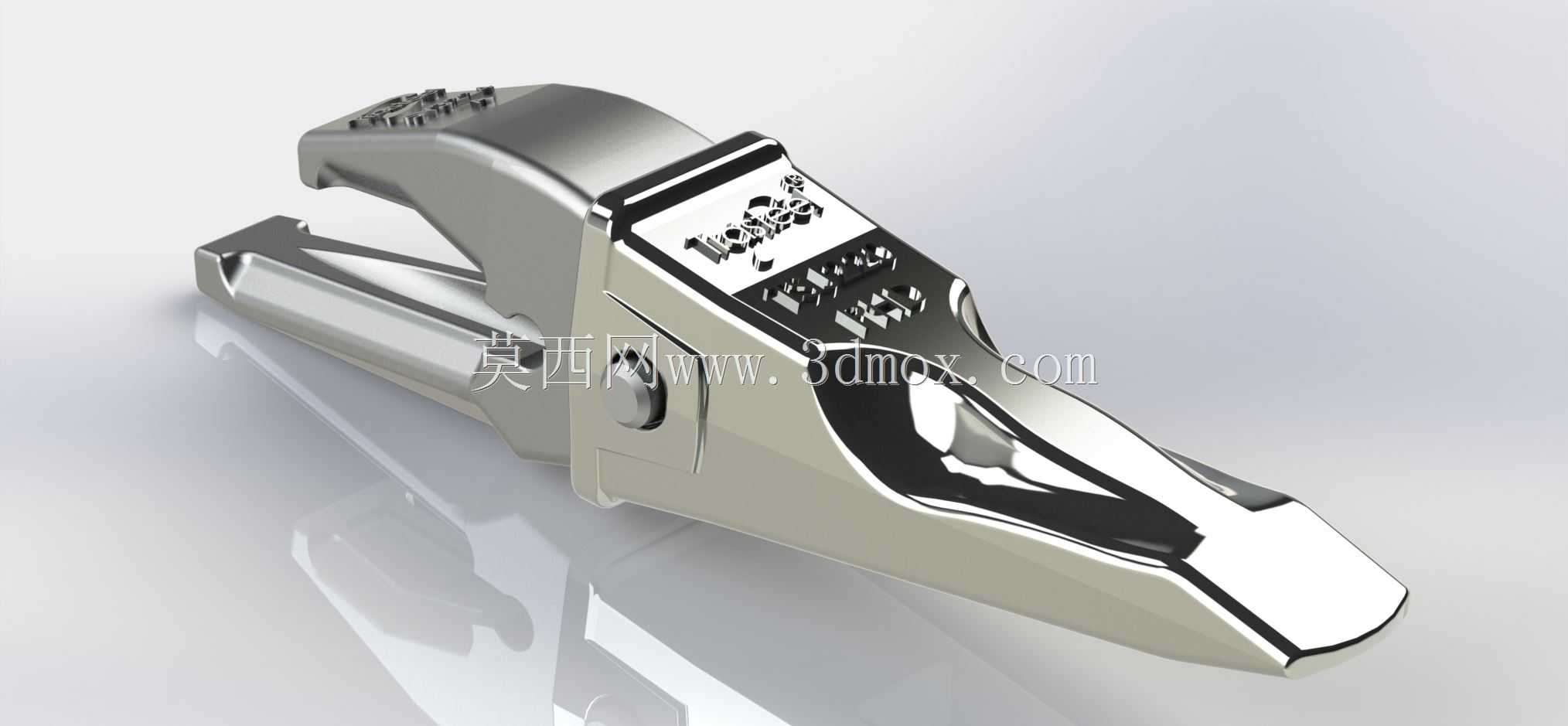

重型挖掘机6齿连接适配接头结构

　　在矿山开采、硬岩剥离、土石方破碎这类重载施工场景里，挖掘机铲斗前端的斗齿与斗体之间的连接适配部件，是直接决定作业效率与部件损耗率的核心易损结构，本次呈现的这款适配接头，正是针对6规格重型岩石斗齿开发的专用连接构件。从实际工况适配角度出发，这类适配接头首先要解决的是硬岩作业下的冲击载荷传递问题——当铲斗切入花岗岩、玄武岩这类高硬度岩层时，斗齿尖端承受的瞬时冲击载荷会通过适配接头均匀传递到斗唇安装位，避免应力集中导致的斗根开裂、斗齿脱落故障。设计阶段首先敲定的是整体楔式锁紧的结构逻辑，没有采用额外的螺栓固定方案，而是依靠接头本体的楔形卡槽与斗齿、斗唇的配合面实现自锁，这是考虑到碎石工况下外露螺栓极易被飞石砸损、被泥沙锈死，后期更换斗齿时拆卸难度极大，楔式结构只需要配合常规的敲击工具就能完成斗齿拆装，野外施工现场不需要专用工装就能完成易损件更换。从安装边界尺寸来看，这款适配接头的卡槽开档尺寸完全匹配对应吨位挖掘机的斗唇厚度，接头插入斗唇安装座的深度经过反复校核，既保证足够的接触承压面积，又不会因为插入过深导致斗齿摆动角度不足，影响铲斗切入岩层时的角度调整；接头与斗齿配合的定位面做了1.5度的拔模斜度，既保证装配时的导向顺畅，又能在作业时随着载荷施加让配合面越压越紧，不会出现作业过程中斗齿松旷窜动的问题。材质选型上对应的是高强度耐磨合金钢的铸造工艺预留，建模时特意在接头的冲击受力面做了加厚处理，也就是外观上看到的凸起加强筋结构，

　　这个位置是作业时最先接触岩层、承受摩擦与冲击最多的区域，加厚设计能让接头的使用寿命比普通平面对接结构提升40%以上，同时在非受力区域做了合理的壁厚减薄，控制整体重量不会额外增加铲斗前端的负载，避免挖掘机小臂前端的载荷冗余过大影响举升力。从功能特性上看，这款适配接头除了完成斗齿与斗体的连接传力之外，还承担了磨损缓冲的作用——当斗齿磨损到极限需要更换时，适配接头的配合面会承受一部分摩擦损耗，避免斗唇本体被磨损，要知道斗唇作为铲斗的主体结构，一旦磨损修复需要堆焊、打磨，工期和成本都远高于更换适配接头，这种设计把易损边界从斗体转移到可快速更换的适配接头上，大幅降低了设备的长期维护成本。建模过程中对配合公差做了严谨的预留，卡槽与斗齿、

　　斗唇的配合间隙控制在合理范围，既不会因为间隙过小导致泥沙进入后卡死无法拆卸，也不会因为间隙过大导致作业时出现撞击异响、加速配合面磨损；接头表面的标识区域做了凹陷设计，避免作业时摩擦把规格标识磨掉，后期配件采购时能快速识别对应型号，不会出现错买配件无法安装的问题。在实际施工场景里，这类适配接头多用于20吨级以上的重型岩石挖掘机，配套的6齿岩石斗齿单齿挖掘力能达到12吨以上，适配接头的抗屈服强度完全匹配这个级别的载荷要求，即使在连续破碎作业的高频冲击下，也不会出现断裂、变形的问题。从结构细节上看，接头的锁紧销孔位置做了局部加厚，销孔内壁预留了热处理硬化层的建模余量，避免锁紧销在反复冲击下把销孔磨成椭圆，导致锁紧失效；

　　接头的外形流线型设计不是为了美观，而是为了在铲斗切入岩层时减少岩土的阻力，让铲斗能更顺畅地插入料堆，减少不必要的功率损耗，同时流线型表面不容易粘附湿黏土，减少铲斗的附加负载。很多现场维修人员反馈，普通适配接头在硬岩作业时经常出现销孔开裂、配合面压溃的问题，这款结构在设计时特意把销孔的受力方向做了优化，让锁紧销主要承受剪切力而非拉应力，匹配高强度锁紧销的抗剪性能，大幅降低了销孔失效的概率。另外，安装时不需要对斗唇做任何焊接改造，完全依靠原有斗唇的安装卡槽就能完成固定，属于无损安装的配件，用户更换不同类型的斗齿时，只需要更换对应规格的适配接头就能实现通用，不需要改动铲斗本体结构，这对于经常切换作业工况的施工队来说，能大幅减少配件储备的种类，降低库存压力。建模时所有的圆角过渡都经过应力仿真校核，没有出现直角锐角的应力集中区域，所有受力转角位置都做了R3以上的圆角处理，避免热处理时出现应力开裂，也减少作业时应力集中导致的断裂风险。
