6吨级挖掘机铲斗25mm齿座适配连接构件

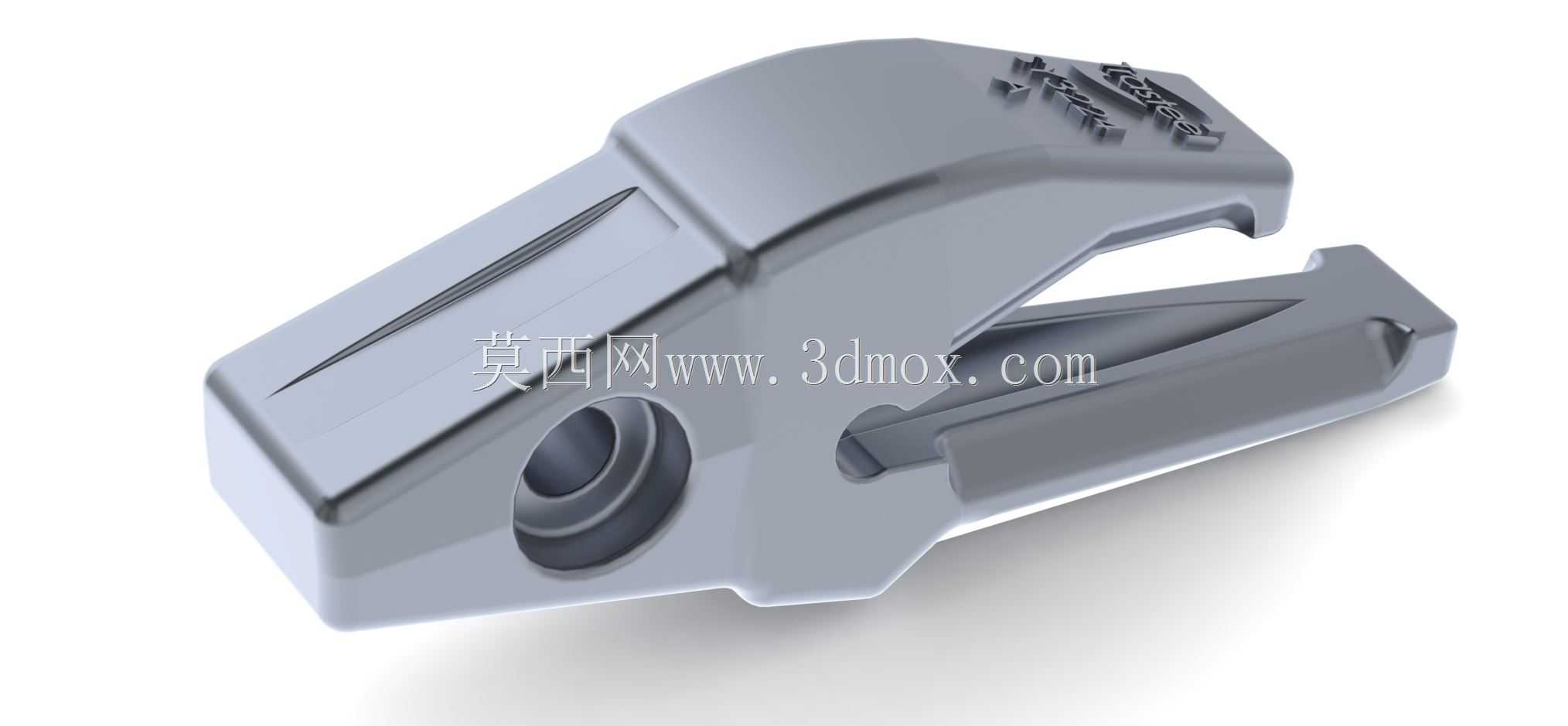

　　在小型土方作业场景里，6吨级履带挖掘机是市政管线开挖、农田土地整理、小型场地整平作业的主力设备，这类设备的铲斗斗齿属于高频损耗的易损件，齿座作为连接斗齿与铲斗主刃板的核心承载构件，其结构设计直接决定斗齿的装拆效率、作业过程中的抗冲击性能以及载荷传递的可靠性。本次建模的适配构件，是针对SY3224系列6吨级挖掘机铲斗开发的25mm趾板配套齿座，主要用于匹配对应规格的斗齿，实现斗齿与铲斗刃口的刚性连接，在挖掘作业中承担切入土层、破碎硬质夹杂、传递挖掘载荷的作用。

　　从实际作业工况来看，小型挖掘机在作业时经常会遇到夹杂碎石的回填土层、半风化岩表层、硬化路面破除等复杂工况，斗齿尖端受到的冲击载荷会直接传递到齿座部位，如果齿座的结构设计存在应力集中问题，很容易在销轴孔位置、卡簧槽位置出现开裂、变形，甚至出现斗齿脱落的情况，影响作业效率。这款适配构件在设计时，首先考虑了载荷的均匀传递，整体采用楔形流线外形，前端的齿尖安装槽采用内凹式卡合结构，与斗齿尾部的凸台完全贴合，避免挖掘过程中斗齿出现径向窜动；构件与铲斗趾板连接的部位，设计了与25mm厚度趾板完全匹配的卡槽，安装时可以直接卡在铲斗刃口的趾板上，配合焊接坡口实现与铲斗本体的永久固定，卡槽的深度经过反复校核，既保证焊接时有足够的接触面积传递剪切载荷，又不会因为卡槽过深导致趾板的有效承载厚度被削弱。

　　从结构细节来看，构件上的销轴孔采用了同轴度严格控制的通孔设计，用于穿装斗齿固定销轴，孔位周边做了局部加厚处理，因为作业过程中销轴会对孔壁产生反复的挤压与冲击，局部加厚可以有效提升孔位的抗挤压变形能力，避免长期作业后孔位失圆导致销轴松旷。在销轴孔的侧方，设计了专门的卡簧安装槽，用于装配弹性卡圈锁定销轴，防止作业过程中销轴轴向窜出，卡簧槽的位置避开了主应力传递路径，不会因为开槽削弱构件的整体强度。构件的外表面做了多段斜面过渡设计，一方面是在挖掘时减少土体与构件表面的粘附阻力，让铲斗切入土层时更加顺畅，减少不必要的切削阻力；另一方面，斜面过渡可以有效消除结构上的直角应力集中点，让挖掘时的冲击载荷沿着构件的楔形主体均匀分散到后方的焊接连接部位，避免局部应力过大导致的结构失效。

　　从安装边界尺寸来看，这款适配构件的卡槽开口尺寸严格匹配25mm厚度的铲斗趾板，安装时不需要对铲斗原有趾板进行额外的打磨切割，直接卡装到位后即可沿周边坡口进行焊接作业，焊接位置的坡口角度设计为45度，能够保证焊透深度达到构件厚度的三分之二以上，确保连接强度满足重载挖掘的要求。构件的整体长度控制在合理范围内，既保证斗齿安装后有足够的伸出量保证切入性能，又不会因为力臂过长导致齿座根部承受过大的弯曲力矩。在三维建模过程中，对所有的过渡圆角都做了参数化控制，不同部位的圆角半径根据应力分布情况做了差异化设置，主承载面的圆角半径更大，非承载的安装定位面圆角半径适当缩小，既保证结构强度，又控制构件的整体重量，避免增加铲斗前端的无效负载。

　　在实际选型替换时，需要注意核对铲斗趾板的厚度尺寸，确保与卡槽的25mm匹配尺寸一致，同时要核对销轴孔的直径参数，保证与原有斗齿的固定销轴尺寸匹配，避免出现装不上或者间隙过大松旷的问题。焊接安装时需要注意对称焊接，避免焊接热量集中导致齿座出现变形，影响后续斗齿的装拆间隙。这款适配构件的结构设计充分考虑了小型挖掘机的作业特点，在保证结构强度的前提下尽可能优化了切削外形，能够有效降低作业过程中的挖掘阻力，提升斗齿连接的可靠性，减少易损件更换的停机时间，适配市政、农林、小型土方工程等多种作业场景的使用需求。
