料斗式定量给料输送装置结构设计

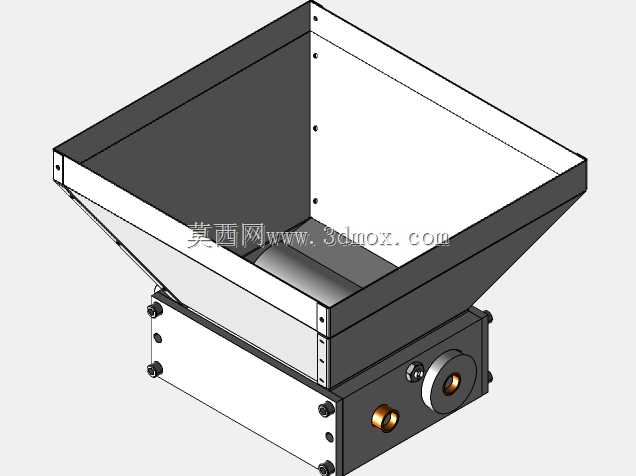

该给料装置主要面向散状颗粒、粉状物料的定量输送场景，常见于食品加工、塑料改性、粮食储运、小型化工配料等生产线的进料环节，承担上游储料环节与下游加工、计量设备之间的物料衔接输送功能，可避免物料架桥、下料不均导致的后续工序进料波动问题。从结构设计来看，上部采用敞口式方锥形料斗结构，上宽下窄的锥面设计经过倾斜角度校核，针对常见的塑料粒子、粮食谷物、粉状添加剂等物料的安息角做了适配，可保证物料依靠自重顺利滑落至下部输送腔，不会在锥面位置出现积料、挂壁问题；料斗侧壁预留的安装孔位，可直接通过螺栓与上游储料仓的出料法兰对接，安装时仅需保证料斗上沿水平度偏差不超过千分之三，即可避免物料偏载导致的单侧下料过快问题。下部的输送腔体采用辊式定量输送结构，腔体侧面预留的两个铜质接口为驱动轴与调节机构的安装位，其中带圆形端盖的接口为主动辊轴安装位，可配套调速驱动单元实现给料量的线性调节，另一接口为料层厚度调节机构的安装位，可通过调整挡料板与辊面的间隙，控制单次输送的物料层厚度，适配不同粒径、不同堆积密度的物料输送需求。设计过程中充分考虑了安装边界的适配性，装置整体底部为矩形安装基面，四个角位预留的螺栓孔可直接固定在生产线的支架台面上，安装基面的平面度要求控制在0.1mm以内，避免辊轴安装后出现偏磨、卡滞问题；料斗上沿的敞口尺寸可适配多数常规小型储料仓的出料口规格，若对接非标储料仓，也可通过加装变径连接法兰实现适配，无需对主体结构做改动。日常使用过程中，料斗与输送腔体的连接位置采用快拆式螺栓固定，需要清理内部残留物料、更换不同品类物料时，仅需拆卸侧边的固定螺栓即可将上部料斗与下部输送腔分离，清理无死角，可满足多品类物料切换生产的卫生要求。针对物料输送过程中可能出现的卡料问题，下部辊轴与腔体侧壁的间隙控制在0.5mm以内，既不会因为间隙过小导致辊轴转动摩擦阻力过大，也不会因为间隙过大导致小粒径物料漏入驱动腔造成卡滞；辊面采用哑光磨砂处理，可增加与物料的接触摩擦力，避免物料与辊面打滑导致的给料量不准问题。
