筒仓清扫螺旋输送设备结构设计

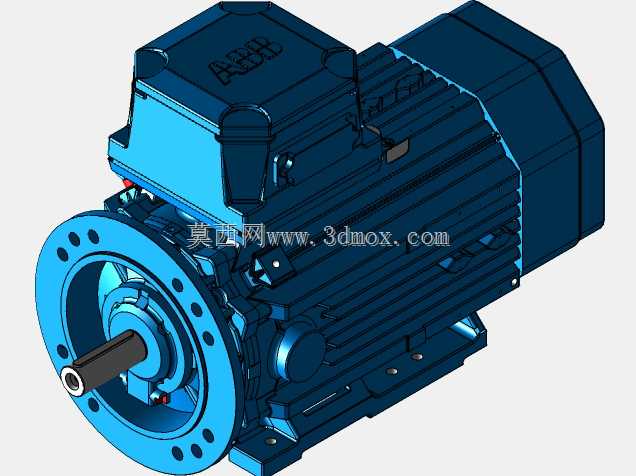

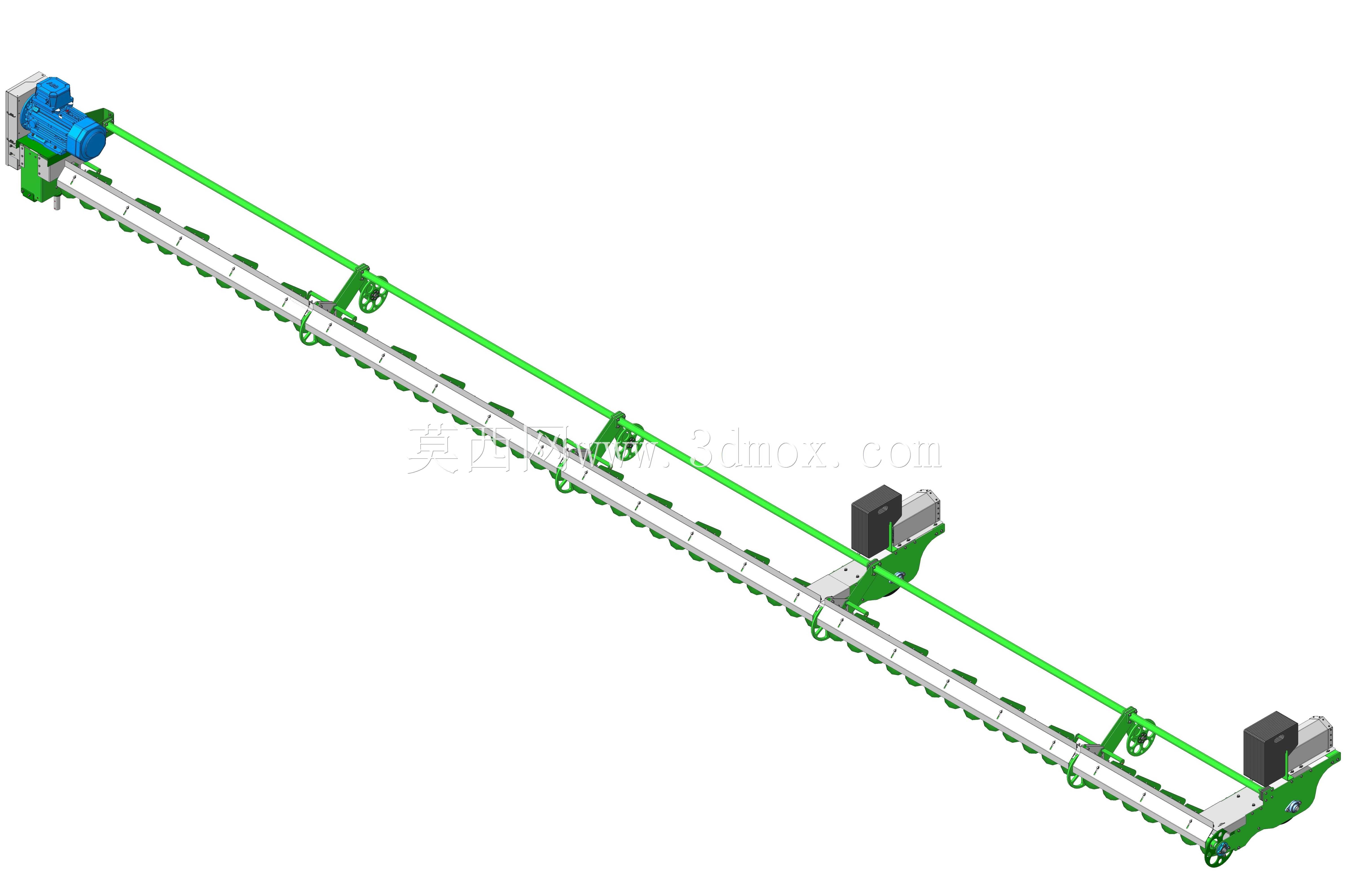

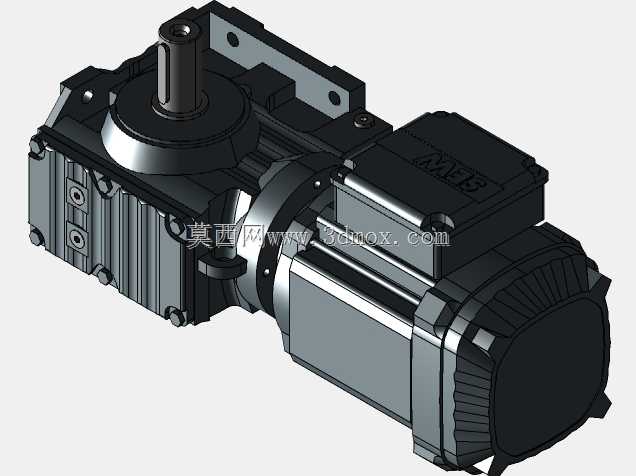

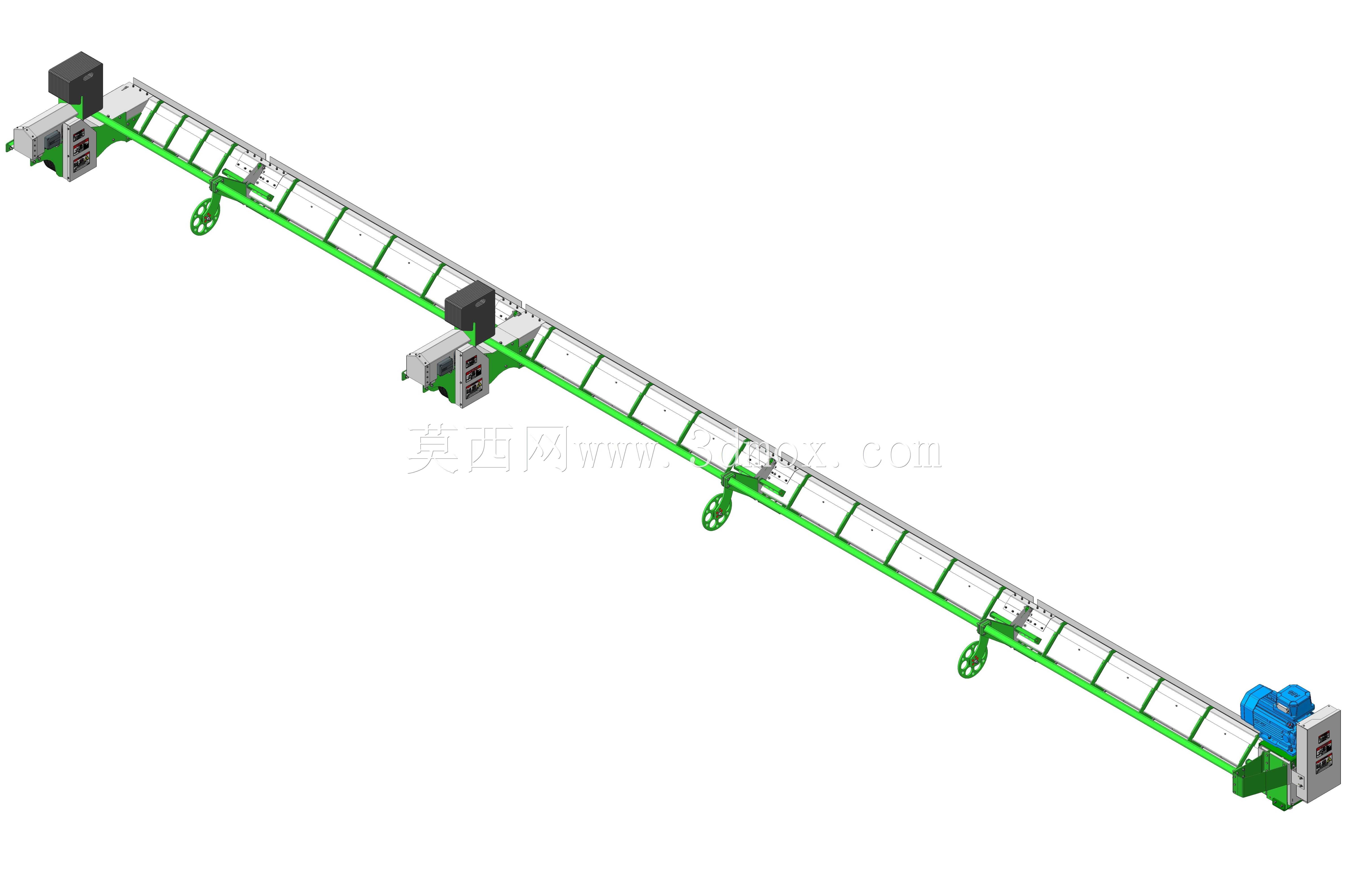

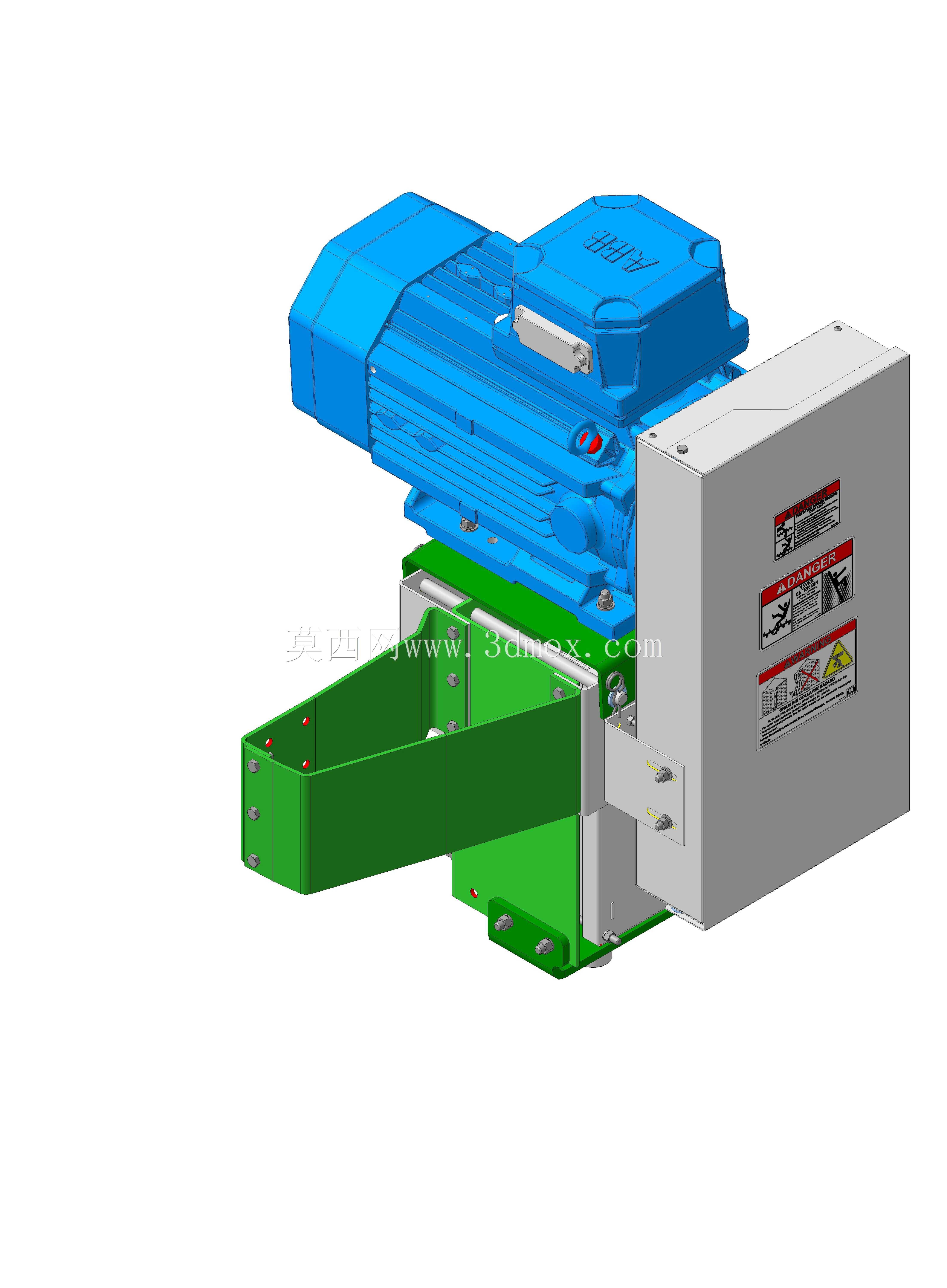

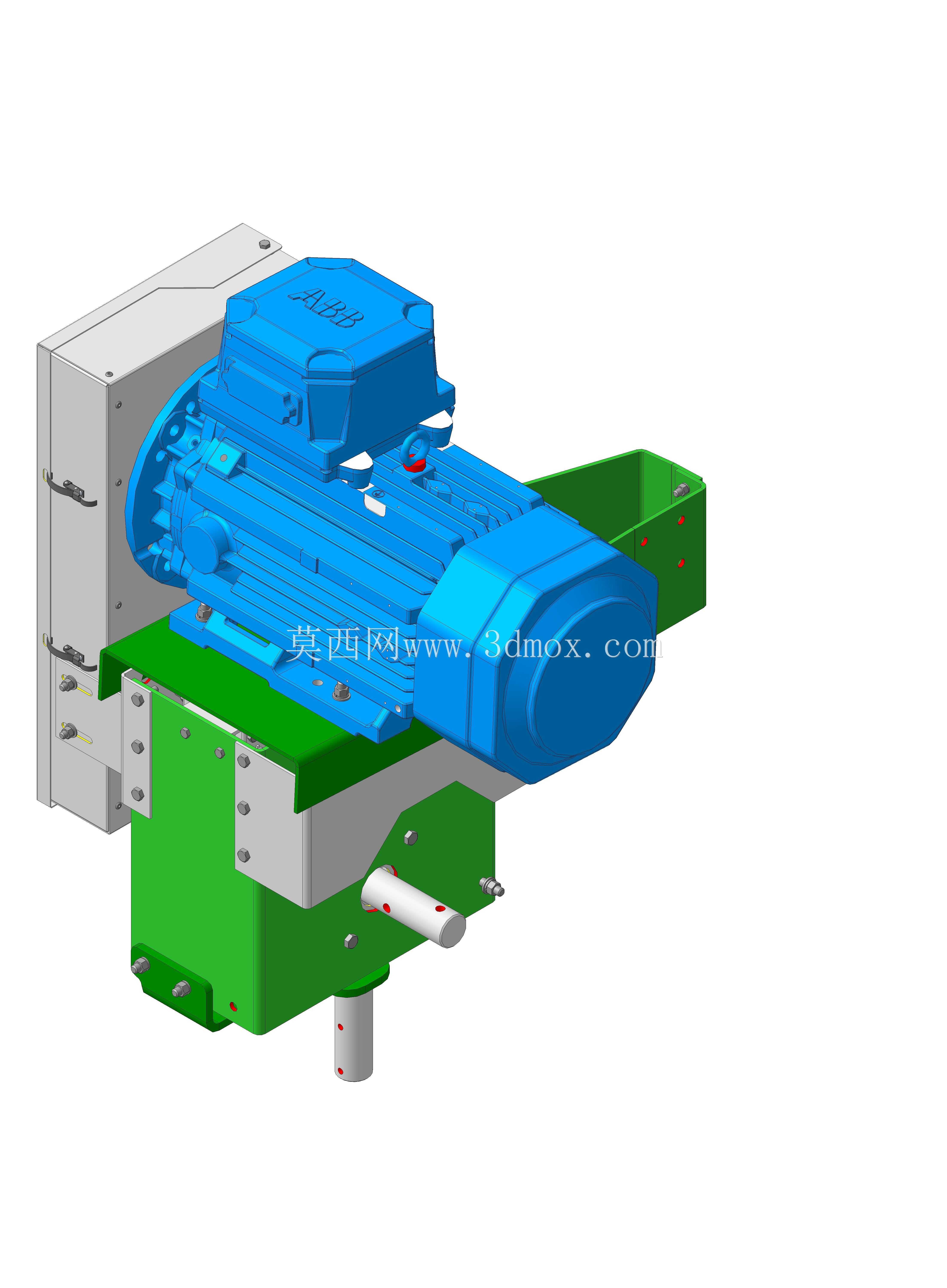

在粮食仓储、散料中转的平底筒仓运维场景中，长期卸料后仓壁、仓底残留的谷物、玉米、大麦、种子及颗粒类散料，不仅会造成物料浪费，残留物料霉变后还会污染后续入仓的新料，人工清仓作业不仅效率低下，还存在仓内缺氧、物料坍塌掩埋的安全风险，这款清扫螺旋输送设备就是针对该类工况开发的专用清仓作业装备。该设备采用中心回转式布局，整套机构安装在筒仓的中心位置，作业覆盖范围直达筒仓容器底部的全半径区域，工作时螺旋输送机构可绕筒仓中心做360度圆周移动，将仓底各个位置的残留散料逐步推送至筒仓中央的出料口，完成残料的收集与输出，无需人员进入仓内作业，大幅提升清仓作业的安全性与作业效率。从结构设计层面来看，设备采用长跨距螺旋轴布置，沿螺旋轴全长配置等距螺旋叶片，叶片边缘与仓底预留合理的作业间隙，既避免刮蹭仓底地坪，又能保证将贴底残留的散料有效推送；驱动端采用齿轮马达直连的传动方案，传动链短、扭矩传递效率高，可适配散料堆积带来的变负载工况，避免卡料停机；设备沿长度方向设置多组支撑行走轮组，轮组贴合预设的环形行走轨道，保证螺旋机构回转过程中的运行稳定性，避免长轴挠曲变形影响输送效果。设备两端的驱动与支撑模块做了集成化设计，将传动部件、行走驱动部件整合在密封壳体内，可适应仓内多粉尘的作业环境，降低日常运维的频次。在安装边界方面，该设备的长度尺寸需匹配对应规格筒仓的半径参数，安装时需保证中心回转轴线与筒仓中心轴线重合，螺旋轴的安装高度需根据仓底出料口的高度做适配调整，保证螺旋叶片最低点与仓底的间隙控制在合理范围，既不刮蹭仓底结构，也不会残留过厚的料层；设备的供电与控制线路沿中心回转支座布设，需预留足够的回转余量，避免360度回转过程中出现线路拉扯断裂的问题。针对不同散料的物料特性，螺旋叶片的螺距、转速可做对应调整，比如针对流动性较好的谷物类散料可采用较大螺距配合较高转速提升清料效率，针对流动性稍差的粉状颗粒物料可适当减小螺距、降低转速，避免物料在叶片间出现堵塞架空的情况。整套设备的结构做了模块化拆分，长螺旋轴采用分段法兰连接的结构，方便通过筒仓现有的检修口入仓组装，无需对筒仓结构做大规模改造，适配现有多数平底筒仓的升级改造需求。
