牵引式马铃薯采收输送作业设备结构设计

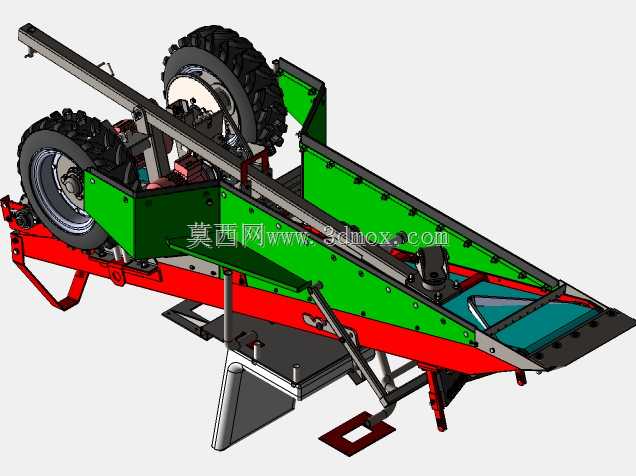

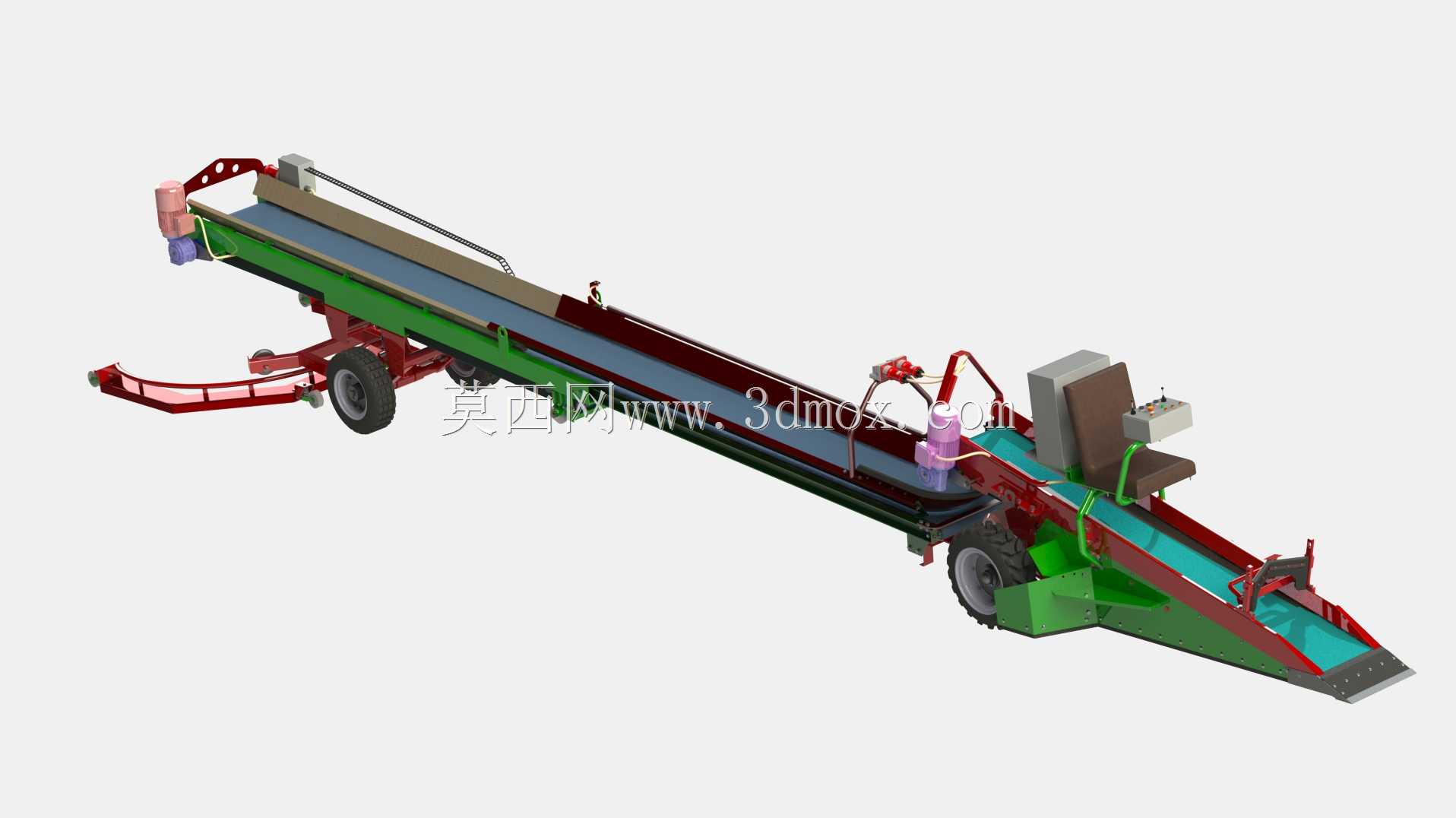

这款牵引式作业设备主要适配北方平原、丘陵缓坡地带的规模化马铃薯种植地块作业场景，可直接挂载于常规农用拖拉机后方，跟随动力机组沿垄沟行进同步完成薯块的捡拾、初筛与输送归集作业，替代传统人工捡拾的高强度劳作模式，大幅缩短马铃薯采收周期，降低块茎采收过程中的表皮破损率。设备整体采用长条形倾斜输送布局，前端设置贴近垄面的导料集料结构，作业时可将挖掘后铺放于地表的薯块连带少量表层土壤一同导送至输送段，输送段采用带格挡的防滑输送皮带，皮带下方间隔布置有间隙可调的筛落结构，在薯块向上输送的过程中，裹挟的细碎泥土、小粒径石块会从间隙自然落回地表，完成薯土分离的初筛工序。输送段末端设置有侧向出料导槽，可将完成初筛的薯块直接输送至随行的转运料斗中，省去人工转投的中间环节。设计阶段充分考虑田间作业的复杂工况，整机机架采用矩形钢管焊接成型，关键受力部位额外加焊三角加强筋板，避免田间颠簸、重载输送时出现机架变形开裂的问题；行走轮组采用宽幅农用橡胶轮胎，降低设备在松软耕地行进时的下陷风险，牵引挂接端设置有缓冲连接结构，可抵消动力机组起步、制动时的瞬时冲击力，保护整机结构不受损。设备的输送倾角经过多轮田间试验校准，既保证薯块输送过程中不会出现向下滚落的情况，也控制了整机的抬升高度，避免出料端过高导致薯块跌落破损；输送皮带的运行速度可通过配套的液压调速组件进行调节，适配不同作业行进速度、不同亩产量地块的作业需求，避免输送量过大造成皮带堵转、或是输送量过小导致作业效率浪费。设备两侧预留有标准的安装接口，可根据实际作业需求加装秧叶吹除、薯块大小分级的附加功能模块，拓展设备的适用场景；整机的安装边界充分考虑农村道路通行要求，作业状态下的整机宽度匹配常规马铃薯种植垄距，转场运输时可将前端集料结构向上翻折锁定，缩小整机长度，满足乡村道路的通行尺寸要求。设备上的操作控制端设置在机架侧方的座椅旁，作业人员可随行监控作业状态，实时调整输送参数、清理卡滞在筛缝中的杂物，保障作业连续顺畅。
