倾斜式PVC挡边爬坡物料输送设备

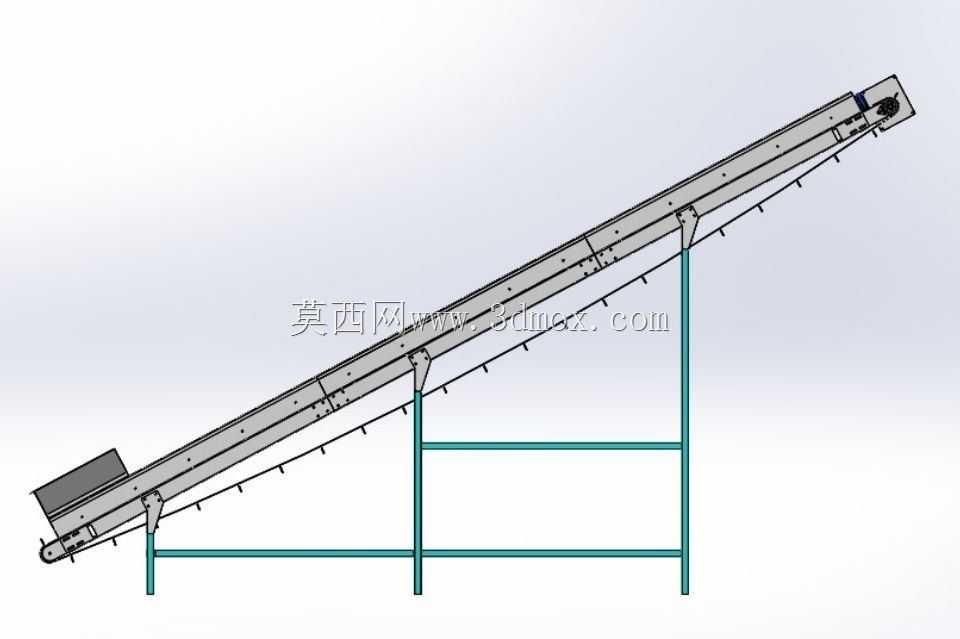

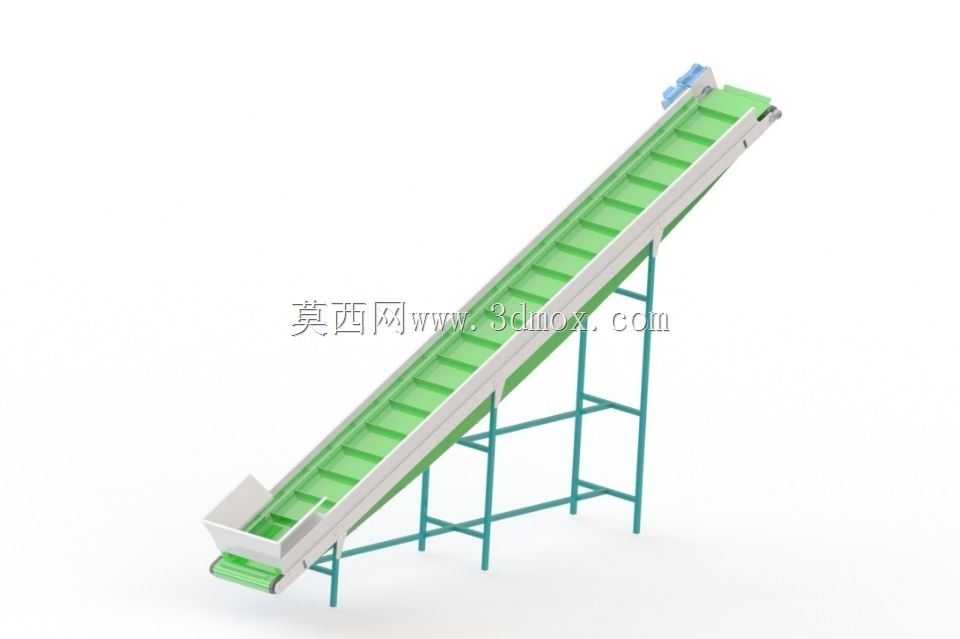

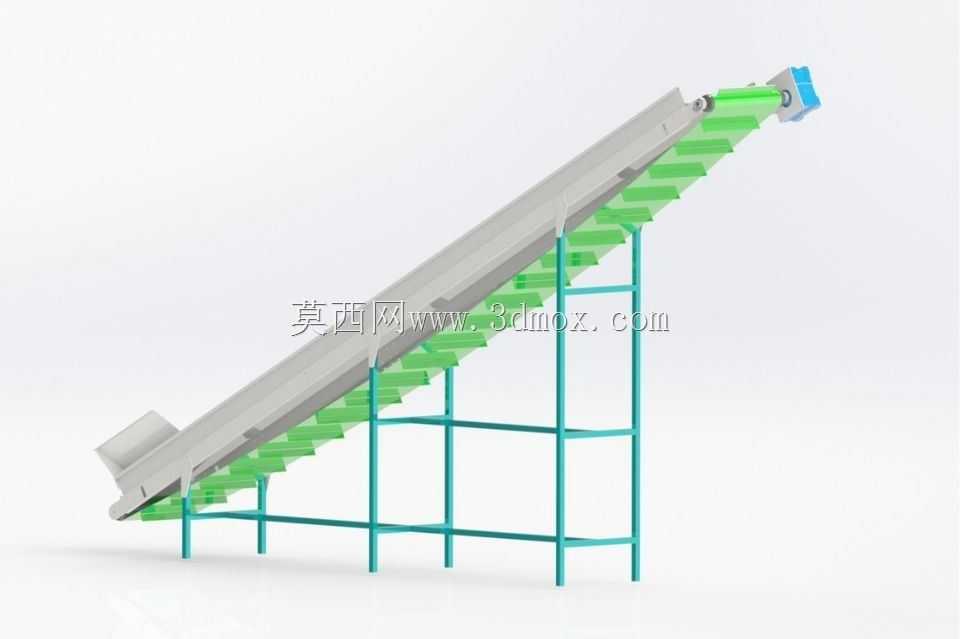

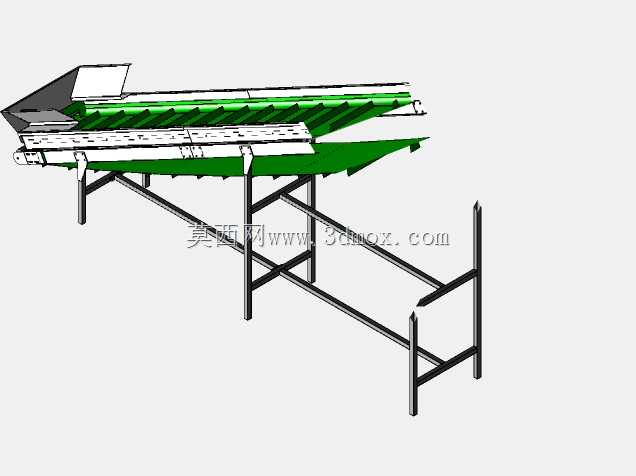

在散料、易滑工件的产线布局中，常规水平皮带机往往无法满足跨高度工位的物料转运需求，这类带挡边的倾斜输送结构，正是为解决大角度输送时物料下滑、滚落问题设计的。从实际应用场景来看，这类设备常布置在包装线末端与成品仓的衔接段、注塑机出料口与集料箱的落差位，或是食品加工、日化分装产线中，将低位分拣完成的物料输送至高位灌装、称重工位，替代传统人工爬坡上料的作业模式，降低重复搬运的劳动强度。设备的核心功能依托带横向挡条的PVC带面实现，挡条与带面热合为一体，不会出现传统夹具夹持物料带来的表面刮伤问题，对于袋装零食、盒装电子配件、注塑成型的小型塑料件这类表面易损的物料十分友好，输送过程中物料被分隔在相邻挡条形成的独立区间内，即便输送倾角达到三十至四十度，也不会出现物料沿带面滑移回落的情况。从设计思路来看，整体机架采用方管焊接的桁架结构，支腿设置多组横向连接杆件形成稳定的支撑框架，可根据现场安装的高度差调整支腿的固定长度，适配不同的工位落差；驱动端布置在设备高位，增大皮带与驱动辊的包角，避免大负载下皮带打滑，低位设置张紧结构，可快速调整皮带松紧度，补偿长期运行带来的带面拉伸变形。两侧的护板沿输送全程布置，高度略高于挡条顶端，防止物料在输送过程中从带面侧边掉落，低位进料端设置敞口式导料槽，可对接振动盘出料口、人工放料台或是前段水平输送线的出料端，无需额外增设导向结构即可让物料顺利进入带面区间。安装边界方面，设备的水平投影长度随输送倾角、提升高度变化，常规选型中提升高度每增加一米，水平投影长度对应增加1.2至1.5米，支腿底部预留地脚安装孔，可直接固定在水泥地面或是配套的设备安装平台上，设备两侧预留不小于三十厘米的检修空间，方便日常清理带面残留、检查皮带磨损情况。带面运行速度可根据产线节拍调整，常规工况下运行速度控制在0.2至0.8米每秒，既能满足多数中小件物料的输送节拍要求，也不会因速度过快导致物料在挡边处堆叠倾翻。
