带翻斗配重的谷物输送胶带设备结构

散粮仓储转运场景里，这类带翻斗与配重结构的胶带输送设备，是粮库收储、粮食加工厂区周转环节的核心作业装备，主要承担散粮从地面接料点到仓顶进料口、或不同输送线之间的转接输送任务，替代传统人工扛运与小型机具倒运的低效模式，适配小麦、玉米、稻谷等颗粒状谷物的连续输送作业，可在平房仓、浅圆仓进出粮作业中灵活布置，减少粮食转运过程中的撒漏与破损。

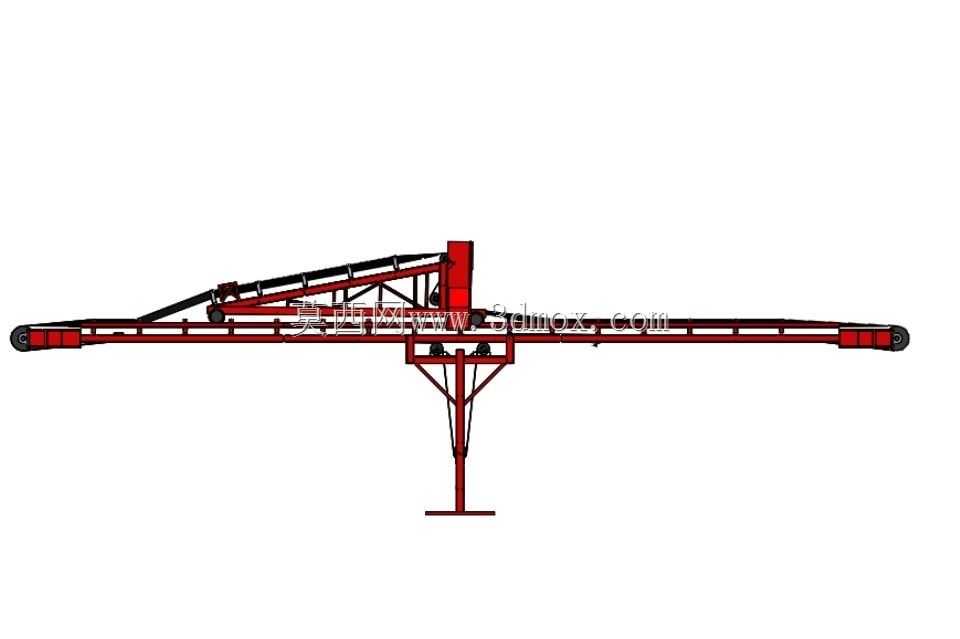

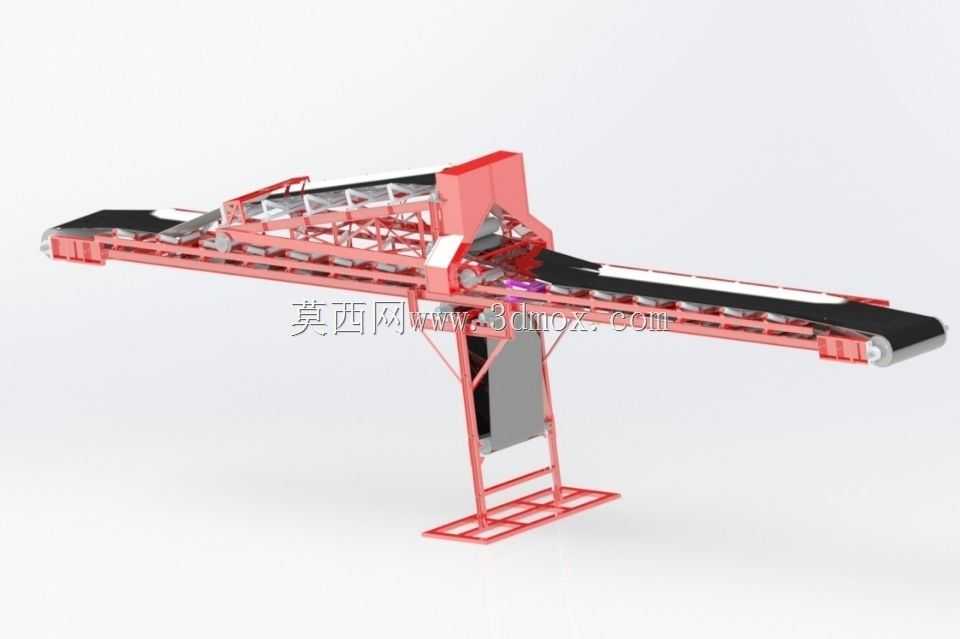

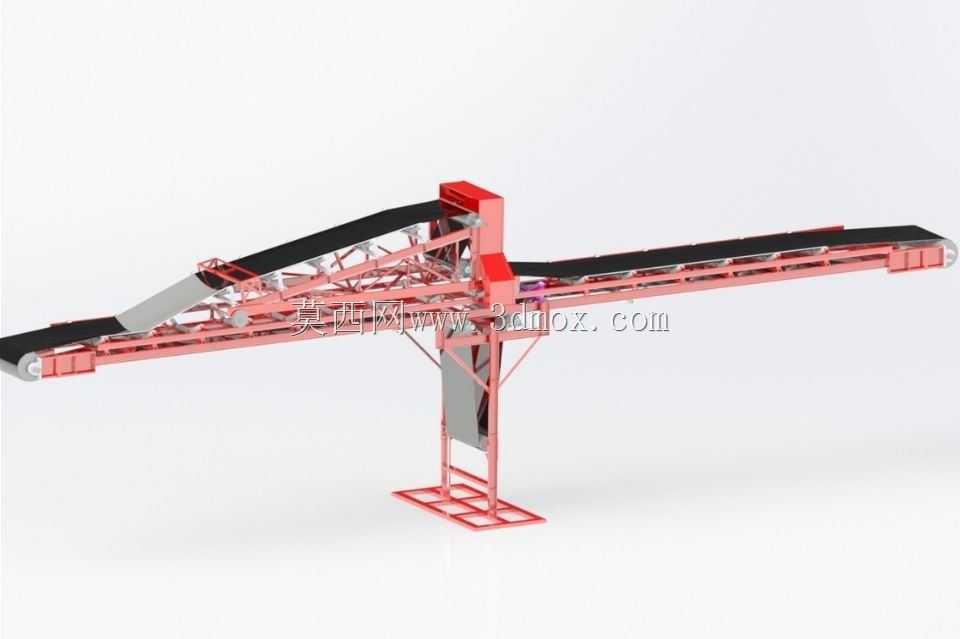

设备主体采用倾斜布置的胶带承载结构，中部设置的配重架用于平衡悬臂段胶带架的倾覆力矩，避免单侧伸出的接料端在受料时出现架体失稳变形，配重块可根据实际输送倾角、输送量调整配置重量，适配不同作业高度的安装需求。端部设置的翻斗受料结构，可直接承接自卸车、铲车倾倒的散粮，受料斗设置导流挡板，减少谷物下落对胶带面的直接冲击，降低胶带表层磨损速度，同时避免散粮飞溅撒落。架体采用桁架式焊接结构，主肢采用标准型钢拼接，横向腹杆按等强度排布，在保证整体架体刚度的前提下控制自重，底部支撑脚采用扩大的框架式底座，安装时可直接放置在硬化地面上，无需做预埋地脚固定，方便库区内根据作业点位灵活转场移位。

胶带驱动端设置在高位卸料侧，采用电动滚筒内置驱动结构，减少外置传动机构的占用空间，驱动辊表面包胶处理，增大与胶带工作面的摩擦力，避免重载输送时出现胶带打滑丢转。胶带下侧沿输送方向均匀布置槽型托辊组，将胶带承托为符合散料堆积特性的槽型截面，增大单次输送的物料承载截面积，回程段设置平行下托辊，承托胶带回程段避免下垂剐蹭架体。高位端部设置犁式卸料器结构，可根据需求调整卸料挡板位置，实现端部定点卸料，或沿胶带中段任意位置卸料，适配不同仓位的进料需求。

设计过程中优先考虑散粮输送的防破碎需求，所有与谷物接触的结构棱边均做圆弧过渡处理，受料斗内壁铺设光滑耐磨衬板，减少谷物下落过程中的撞击破损率。胶带两侧设置可调式防跑偏挡辊，实时纠正胶带运行过程中的横向偏移，避免胶带边缘与架体剐蹭导致的胶带撕裂。设备的输送倾角控制在谷物自然安息角以内，避免大倾角输送时出现散粮下滑回料的问题，整体安装边界需预留两侧各0.8米的检修通道，高位卸料端需与仓顶进料口预留0.3-0.5米的安全间隙，避免设备运行振动时与仓体结构发生碰撞。架体的可调节支腿可在一定范围内调整输送高度与倾角，适配不同高度的接料点位，无需额外制作过渡连接架，降低现场安装的适配成本。
