DB9母头串口连接器三维建模设计

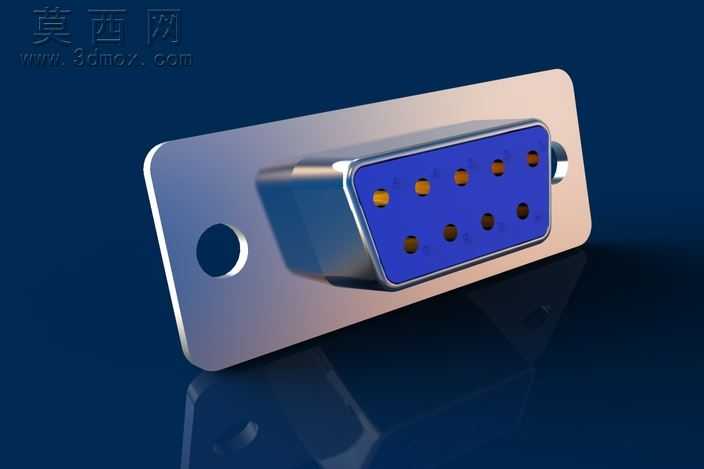

本模型为DB9母头串口连接器的三维数字化设计成果，建模过程严格遵循工业级接插件的实际生产尺寸规范，完整还原了该款经典通讯接口的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先通过草图绘制勾勒出连接器金属安装法兰的轮廓，精准定位两侧安装固定孔的中心距与孔径，确保法兰的安装尺寸完全符合行业通用安装标准，能够直接适配常规串口面板的开孔布局。随后对绝缘基座部分进行拉伸成型，还原基座的阶梯式卡位结构，该结构用于实现连接器对接时的导向与限位，避免公母头对接时出现插针错位、斜插损坏的问题。接口端的9个插孔腔体采用阵列特征完成排布，严格遵循DB9接口两排错位的孔位标准，每个插孔的孔径、深度都参照实际母头插孔的尺寸设计，能够直观呈现插针对接的配合间隙。外壳部分的卡扣与定位凸台结构也做了精细化还原，还原了连接器组装时塑料壳体与金属法兰的卡合固定结构，完整呈现产品的装配逻辑。材质渲染阶段，金属安装法兰采用哑光镀锌钢材材质，还原五金冲压件的细腻金属质感，绝缘基座部分使用蓝色阻燃PBT塑料材质，还原接插件绝缘部分的常规配色与哑光塑料质感，壳体部分采用浅灰色硬质塑料材质，不同材质的光影反射参数经过反复调试，渲染效果贴近真实产品的视觉表现。模型结构完整拆分了安装法兰、绝缘基座、塑料外壳三个核心组成部分，能够清晰展示各部件的配合关系，可用于电子设备接口布局设计参考、串口相关配件的结构验证，也可作为教学案例帮助学习者理解标准通讯接插件的结构设计逻辑，建模过程中对倒角、拔模斜度等生产工艺细节做了还原，确保模型符合注塑、冲压加工的实际工艺要求，不存在结构干涉、无法开模的设计问题。
