家用手动柑橘榨汁器结构设计方案

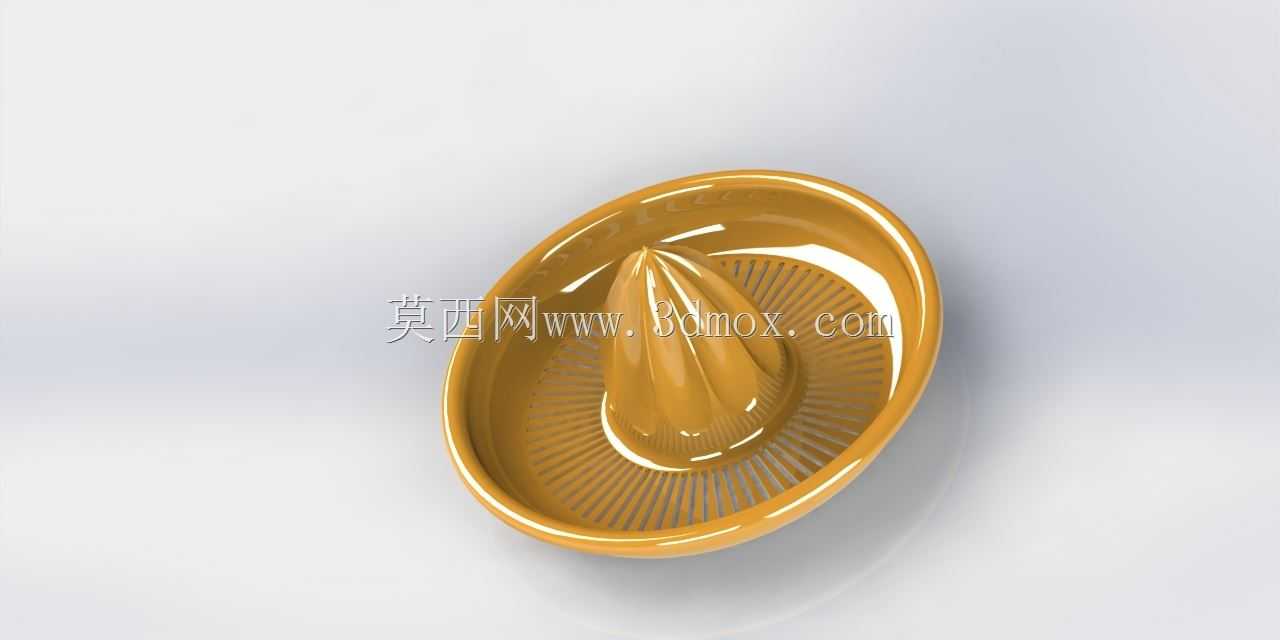

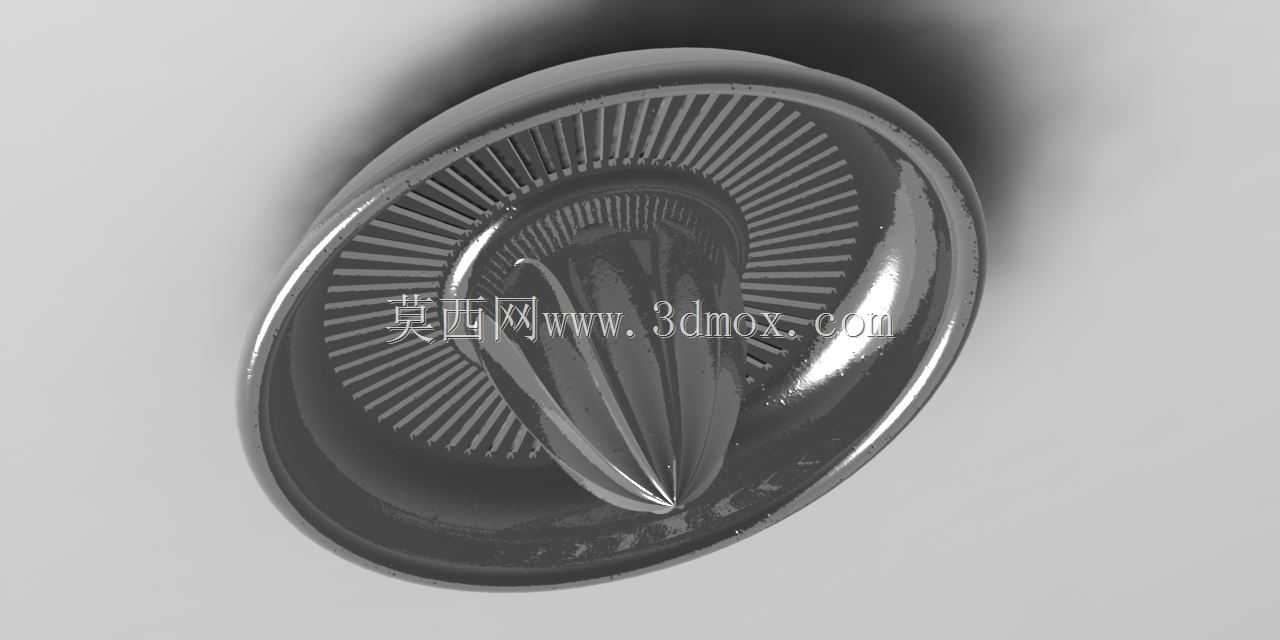

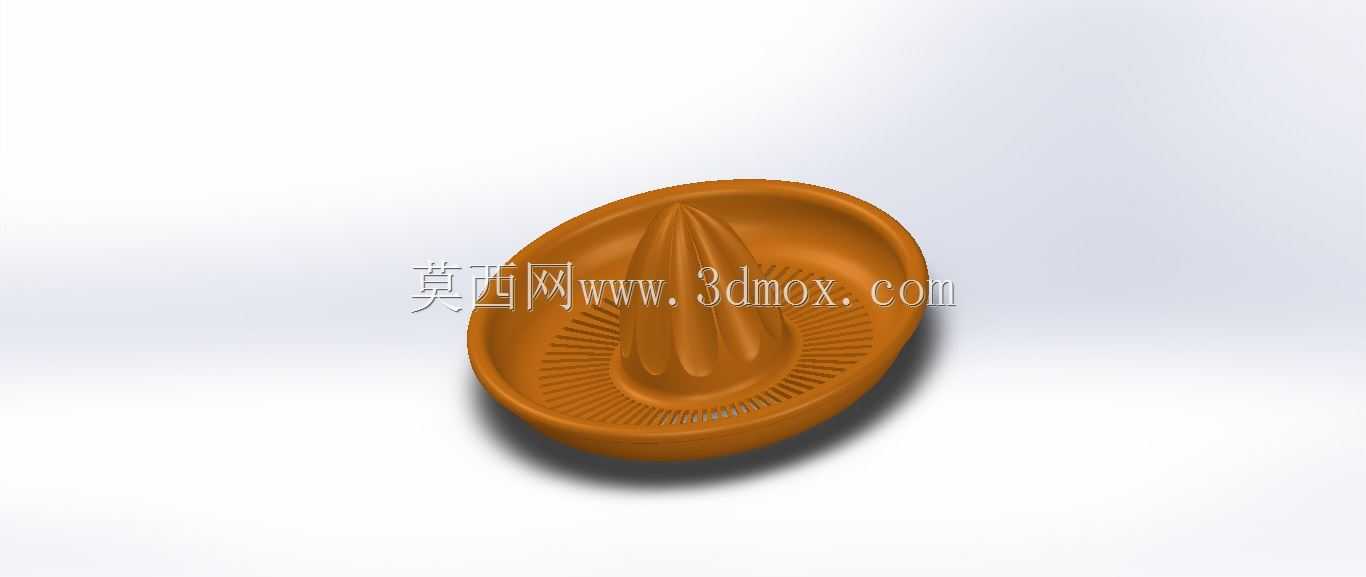

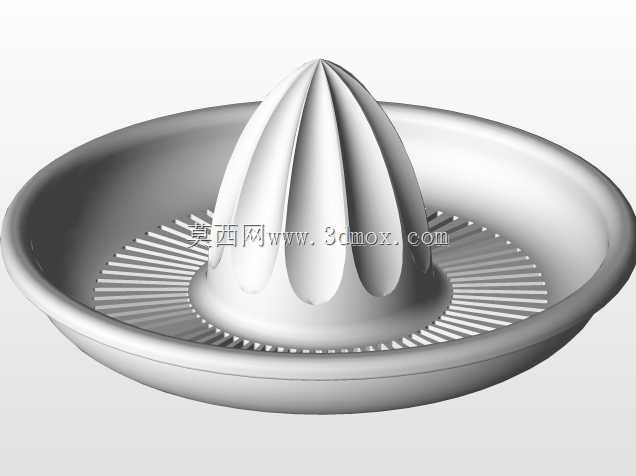

这款手动柑橘榨汁结构主要面向家庭鲜榨果汁、小型饮品店现榨 citrus 类水果的使用场景，日常可处理橙子、柠檬、西柚等常见柑橘属果品，无需外接电源，依靠手动按压配合旋转动作完成果肉取汁，相比电动榨汁设备结构更简单，清洗维护难度更低，适合单次小容量果汁制备的使用需求。从功能实现逻辑来看，核心挤压锥采用放射状凸棱结构设计，锥面的棱条高度从顶端到底座边缘逐步递增，当半颗柑橘切面朝下扣在锥顶向下施压并转动果实时，凸棱会逐步嵌入果肉囊瓣间隙，充分破坏果肉细胞壁让果汁流出，同时锥面的导流槽顺着棱条间隙排布，榨出的果汁会顺着槽道汇入下方的环形集汁盘，不会在挤压面残留淤积。集汁盘采用内凹弧面设计，边缘做了翻边止挡结构，避免果汁在挤压过程中从盘边溢出，盘底预留的出汁口位置做了下沉式导流设计，可直接对接杯具接取果汁，无需额外转接结构。设计过程中优先考虑了操作的人机合理性，挤压锥的整体高度控制在成年人手掌可完全覆盖施力的范围，锥顶做了圆弧过渡处理，不会在按压时硌伤果肉对面的果皮，也能避免尖锐结构划伤使用者手部；集汁盘的外径尺寸适配常规家用菜板、水槽边的摆放空间，底部可增设防滑硅胶圈的安装位，使用时不会随按压动作发生滑移。从安装边界来看，整个榨汁结构无额外外接部件，整体可拆分为挤压锥、集汁盘两个核心组件，两者采用卡扣式配合，拆卸后每个部件的最大尺寸都可放入家用洗碗机的标准置物格，日常手洗时也无清洁死角，棱条之间的间隙宽度控制在5mm以上，普通清洁刷即可轻松刷净残留果渣。结构材质选型上，接触果汁的部位可采用食品级PP或304不锈钢材质，挤压锥的凸棱做了圆角钝化处理，不会在挤压过程中刮下果皮内层的白瓤，减少果汁的苦涩感；集汁盘的壁厚控制在2mm左右，既保证足够的结构强度承受按压时的径向力，也不会因壁厚过大导致整体重量过重，日常拿取使用更轻便。在实际使用场景中，该结构无需复杂操作，老人、儿童都可轻松上手，相比直接手挤果汁的出汁率提升40%以上，同时果籽会被凸棱间隙拦截，不会随果汁流入接取容器，省去了额外过滤的步骤。
