农用收割机挂接式升降调节装置结构设计

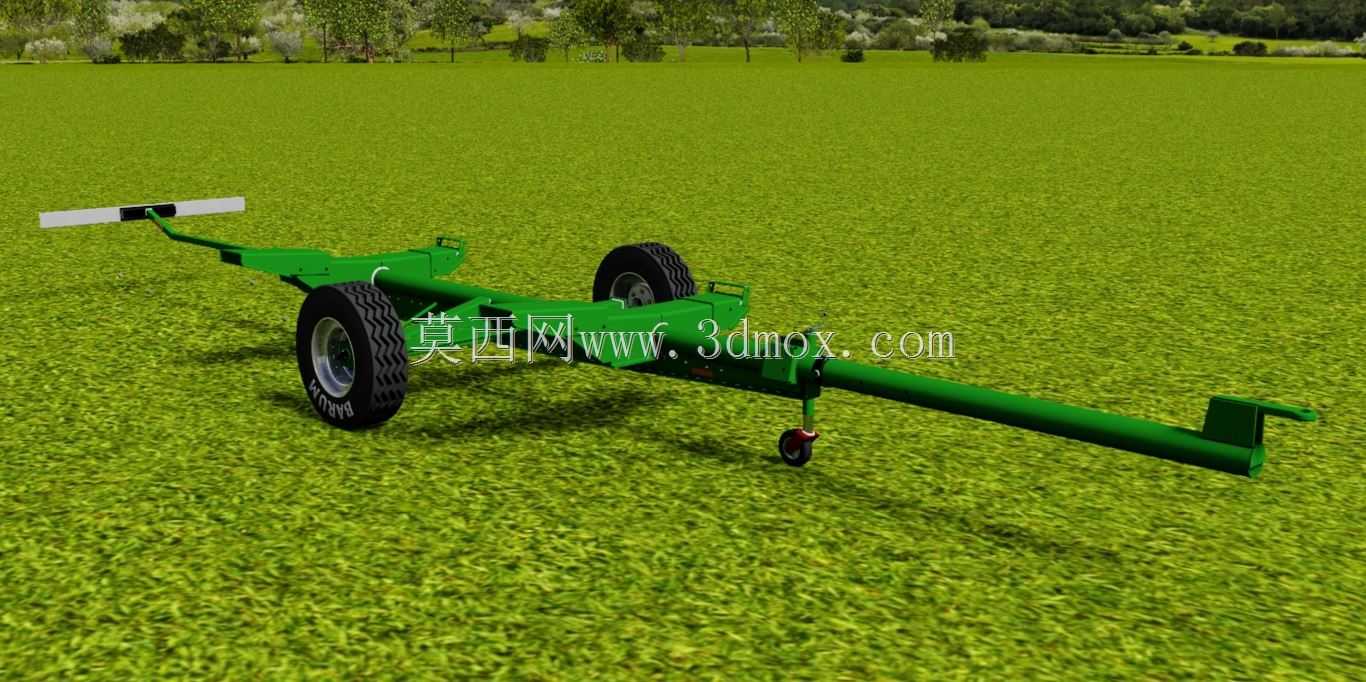

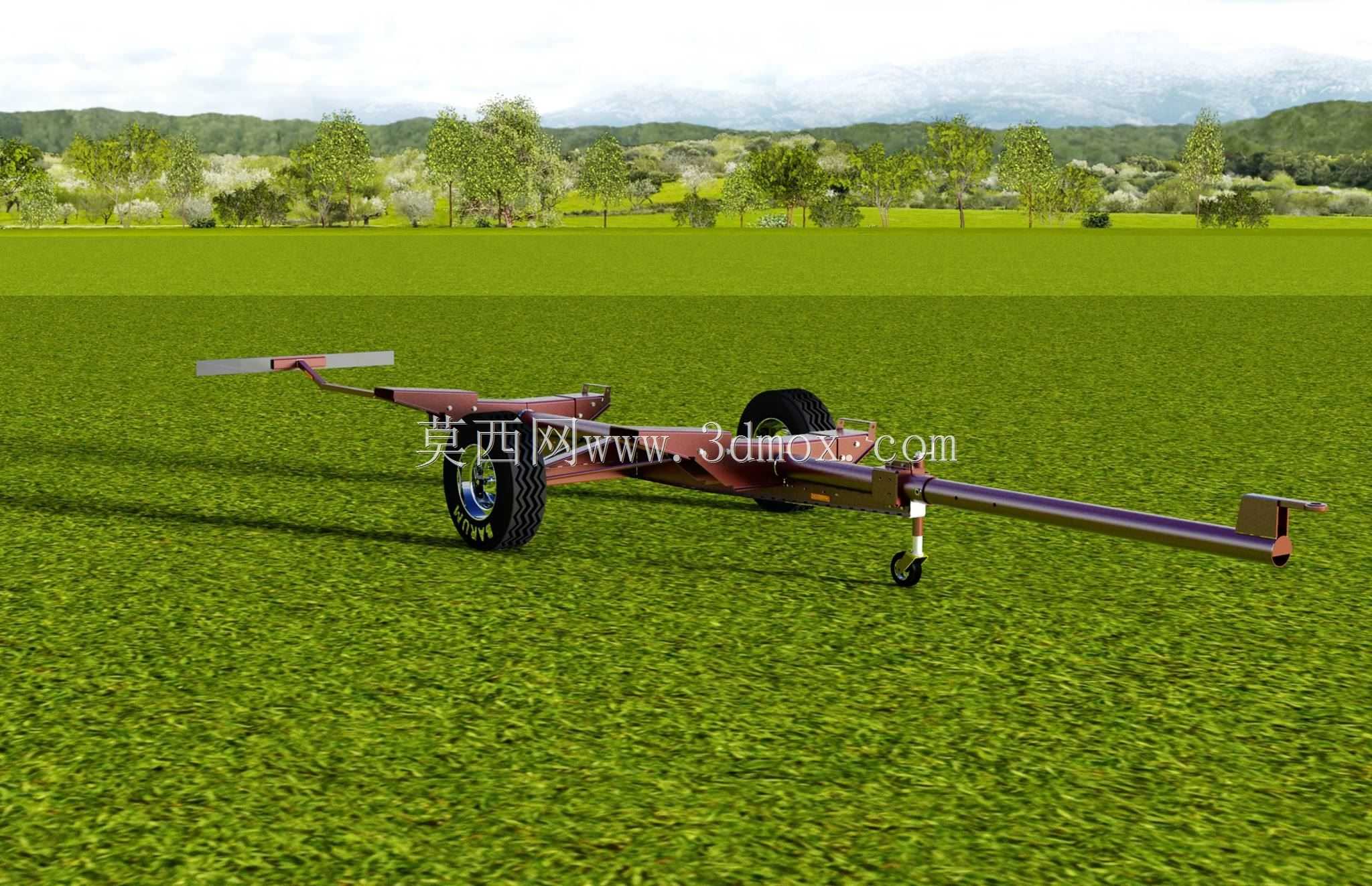

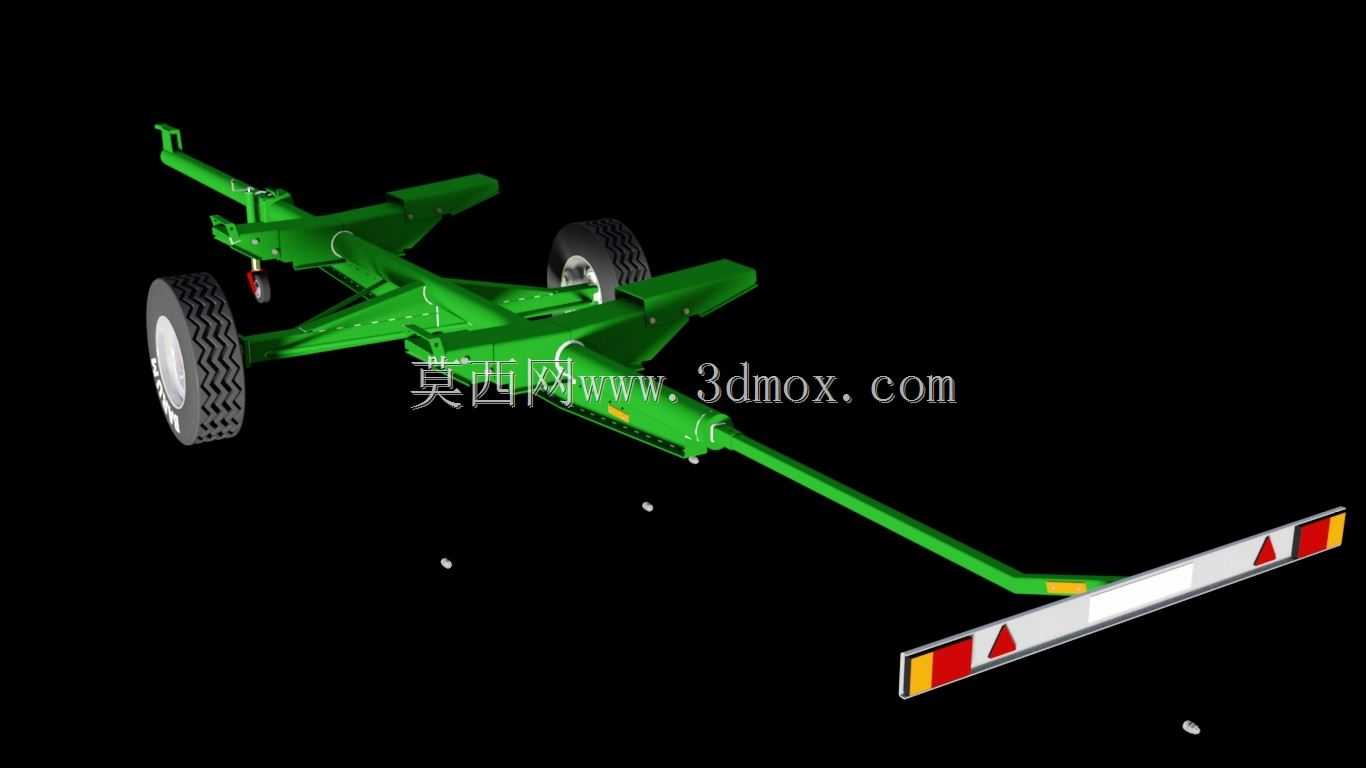

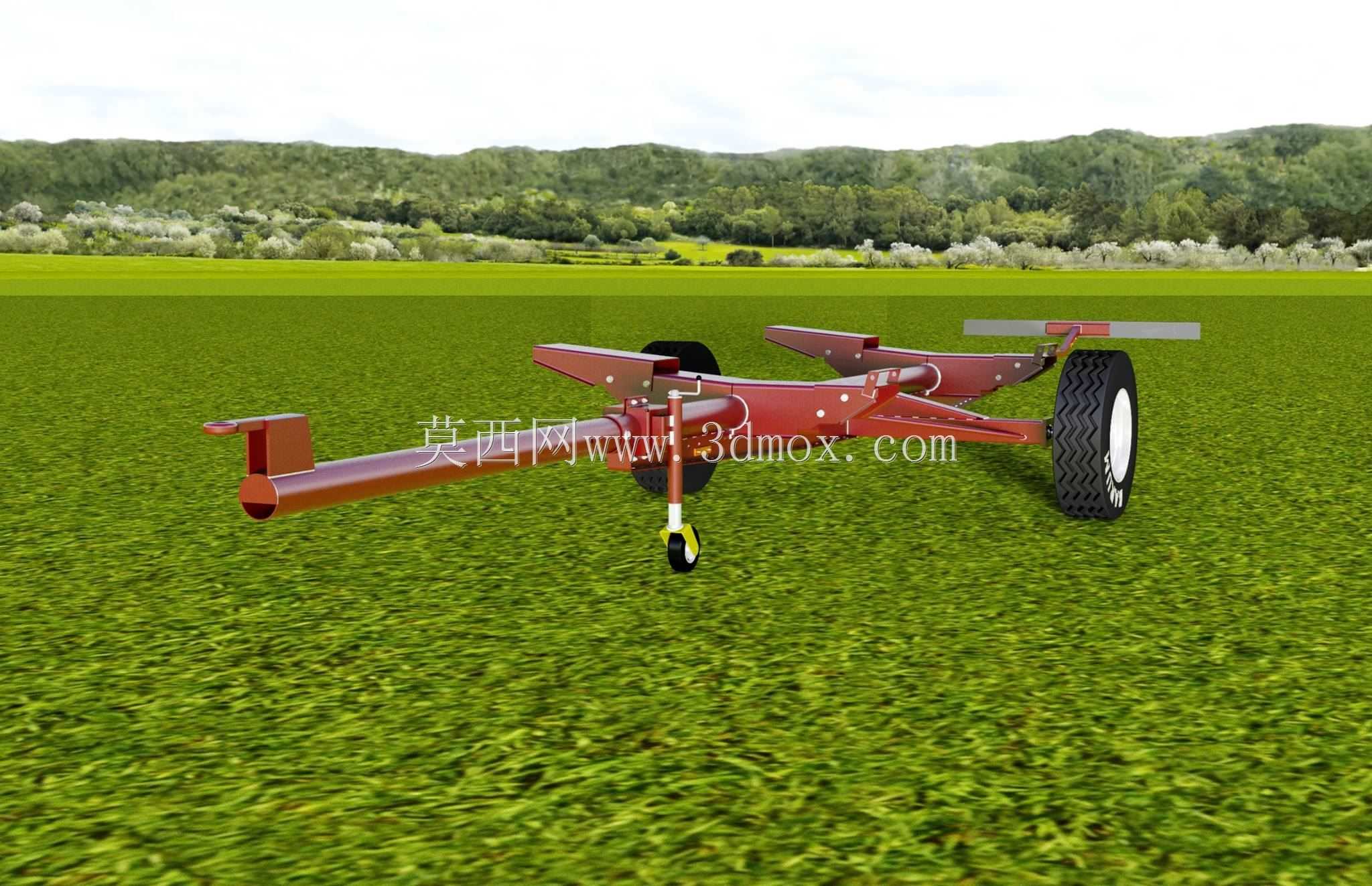

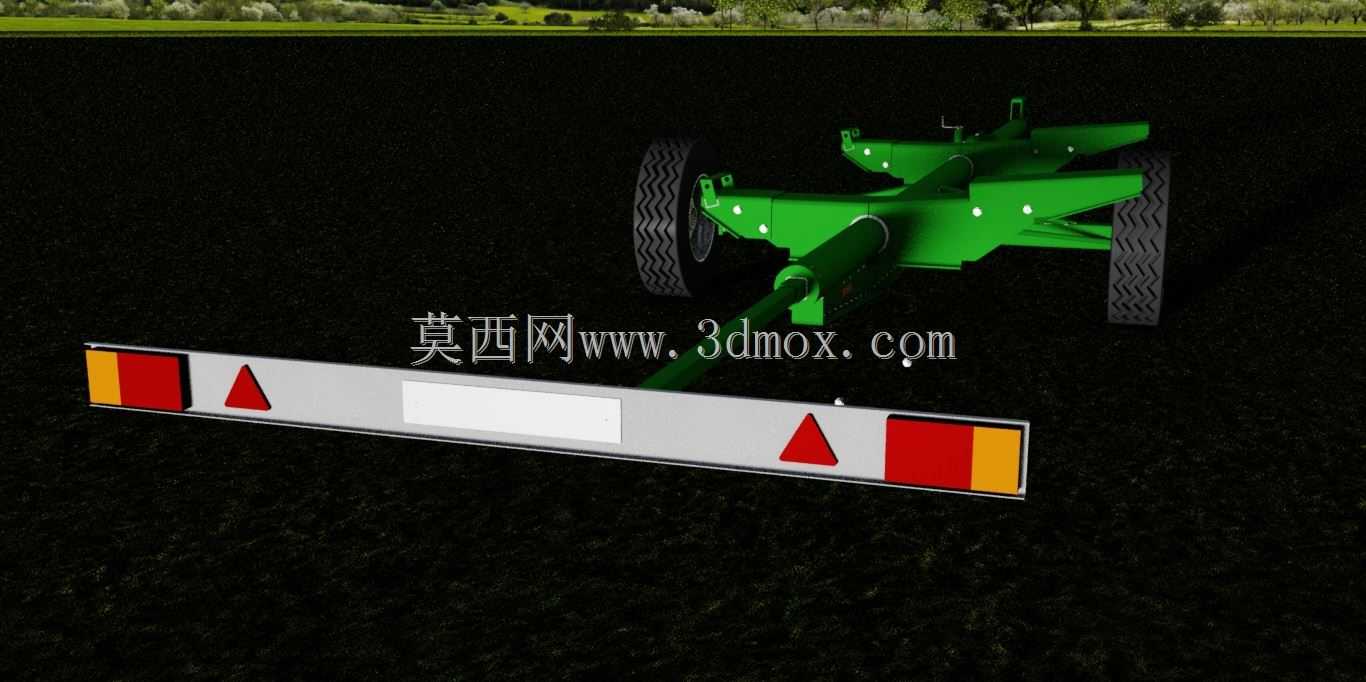

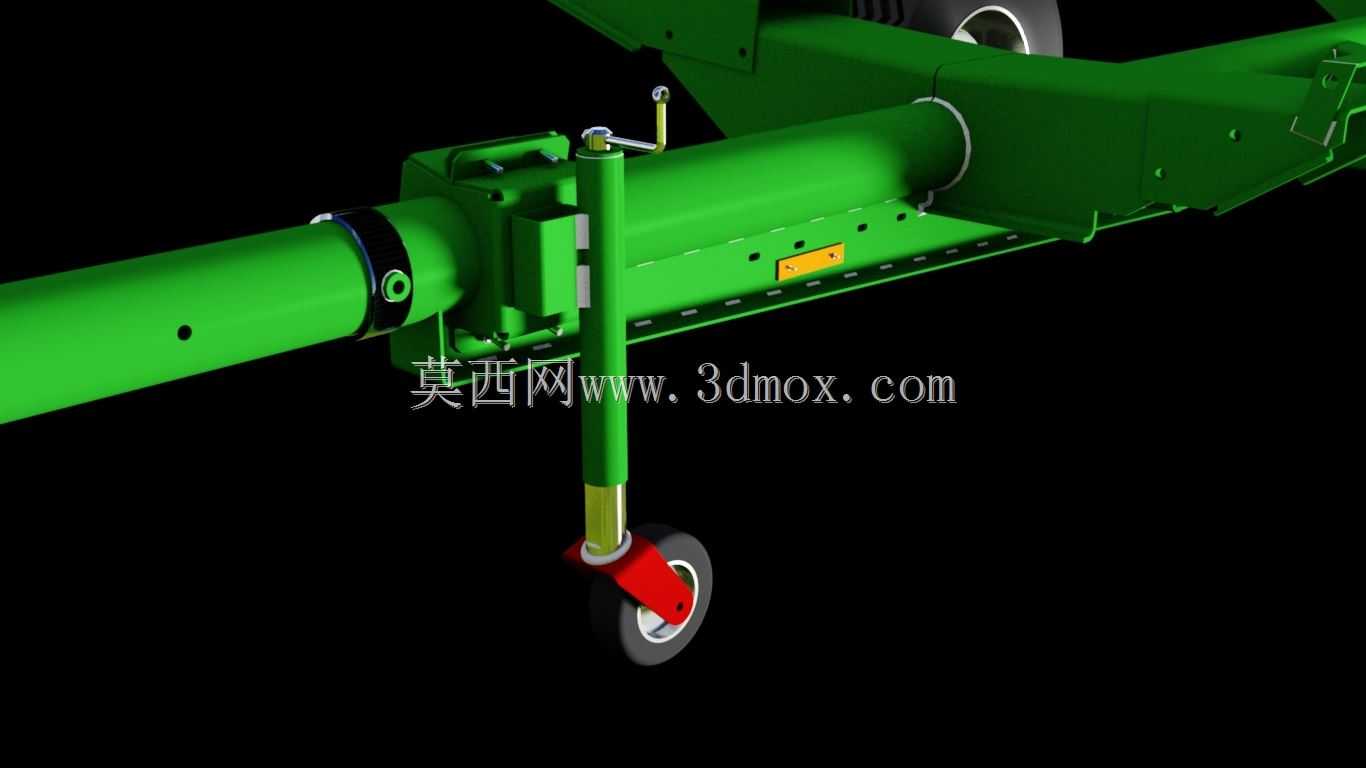

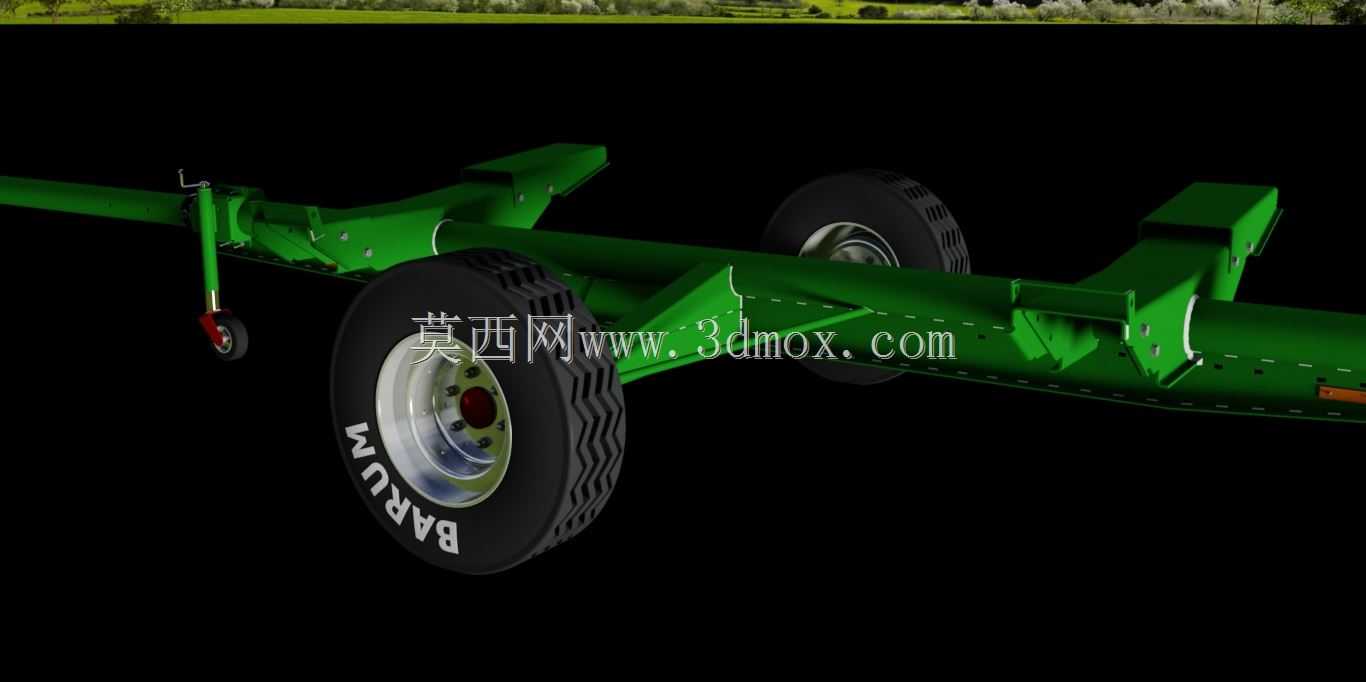

该装置主要配套联合收割机使用，在跨区作业转场、地块转移、割台高度适配不同作物收割工况时承担承载与高度调节功能，解决传统收割机割台升降行程不足、转场时离地间隙过小易刮蹭田埂的实际问题。从结构布局来看，整体采用单横梁挂接主体设计，主承载梁采用矩形截面型钢焊接成型，两端对称布置行走轮安装支座，轮组选用农用深花纹橡胶轮胎，适配田间非硬化路面的通行需求，避免作业及转场过程中出现陷车、打滑问题。挂接端设置标准牵引连接位，可直接匹配多数主流型号收割机的后挂接接口，无需额外改制连接支架，降低配套改装的加工成本。升降调节机构采用剪式支撑与丝杆调节结合的结构，调节行程覆盖常规收割作业的割台高度区间，同时可在转场状态下将挂接部件抬升至安全离地高度，避免长距离行驶时部件与路面凸起物发生碰撞。设计过程中优先考虑田间作业的恶劣工况，所有铰接位置均设置防尘密封衬套，减少田间泥沙、作物碎屑进入铰接缝隙造成的磨损，延长部件维护周期。横梁后侧设置的反光标识安装位，符合农机道路转场的安全标识要求，无需用户后期额外打孔安装标识件。从安装边界来看，整体宽度与收割机后轮轮距保持匹配，不会超出整机原有宽度范围，避免窄路通行时发生刮蹭；轮组安装位置的重心经过配平计算，挂接后不会造成收割机尾部过载，转向时不会产生额外的侧倾力矩。结构受力点均做了加强筋焊接处理，承载能力可满足常规割台及附属部件的重量承载需求，调节操作端设置在机身侧方，操作人员站在地面即可完成高度调节操作，无需攀爬机身，提升作业调整时的操作安全性。整套装置的结构拆分逻辑清晰，所有易损件均采用通用农机标准件，后期维护更换无需定制特殊配件，适配基层农机维修的配件采购条件。
