剪叉式手动升降作业平台结构设计

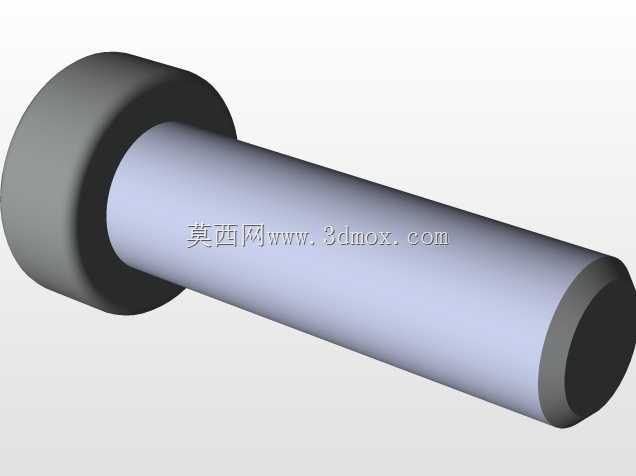

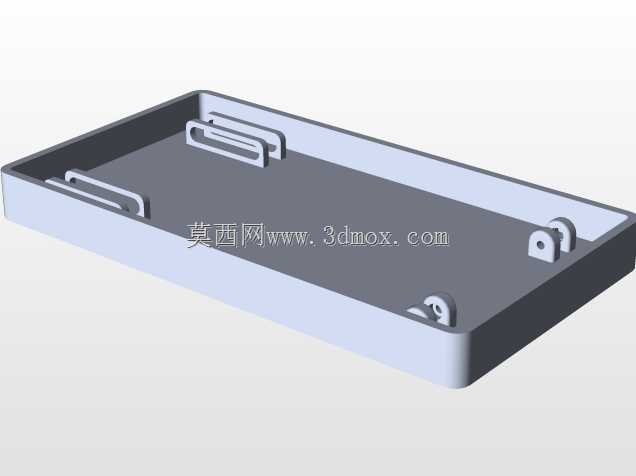

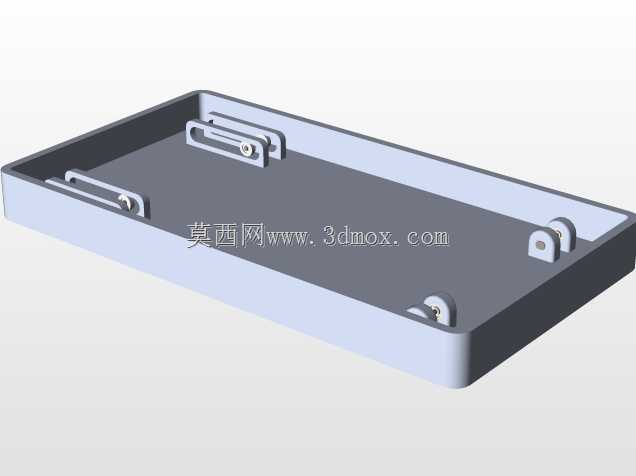

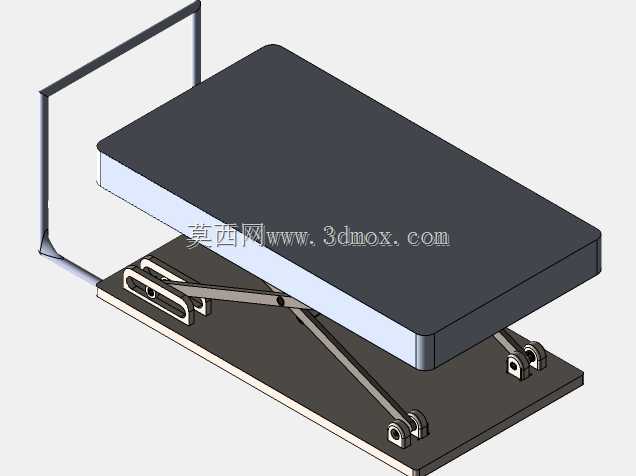

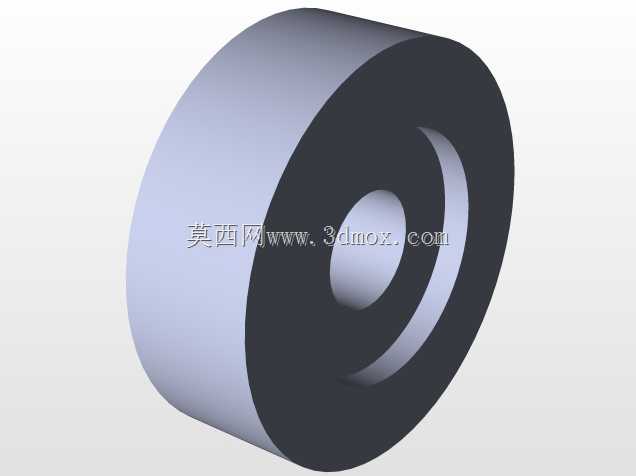

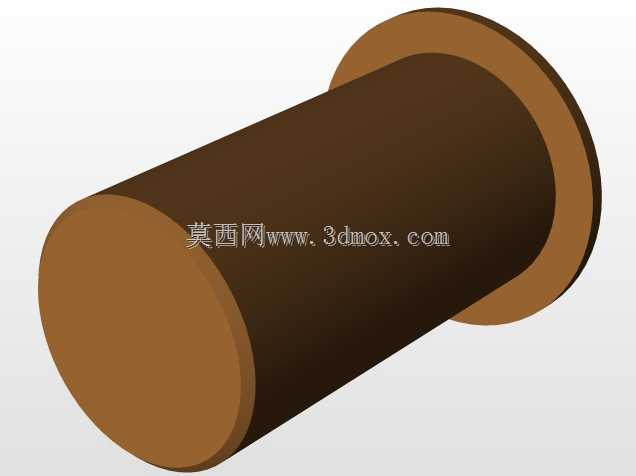

这款剪叉式升降作业平台的结构设计，核心围绕轻载工位的高度适配需求展开，常见于电子装配工位的物料承托、实验室小型设备的高度调节、轻型工装的作业面调平场景，区别于大吨位液压升降设备，它的结构更紧凑，操作无需外接动力源，适合无气源、电源的零散工位使用。从结构布局来看，底部安装基板采用平板式设计，四个角预留安装孔位，可直接通过螺栓固定在地面或流水线架体上，安装边界需预留两侧剪叉臂收拢时的侧向空间，避免升降过程中与周边设备发生干涉，台面采用带圆角的矩形平板结构，边缘做钝化处理，防止作业过程中剐蹭操作人员或工件，台面底部设置加强筋，避免长期承重出现中部下凹变形。剪叉臂采用对称双组布置的结构，中间铰接点做耐磨衬套设计，减少反复升降过程中的铰接磨损，延长结构使用寿命，驱动端采用丝杠传动结构，转动驱动端的手轮即可带动剪叉臂开合，实现台面的平稳升降，升降过程中无冲击抖动，可在行程范围内任意位置锁止，满足不同作业高度的精准定位需求。设计过程中优先考虑了结构的受力合理性，剪叉臂的截面尺寸根据额定承重做了抗弯强度校核，铰接点的销轴采用调质处理的钢材，避免受剪切力出现断裂，底部基板的厚度根据固定方式做了加强处理，防止长期承重出现安装面变形。实际使用中，这类升降台不需要复杂的维护，定期在铰接点加注润滑脂即可保证升降顺畅，台面可根据实际使用需求加装防滑垫、工件定位夹具等附件，适配不同的作业场景，收拢状态下整体高度较低，方便在狭小空间内布置，不会占用过多的工位面积，对于需要频繁调整作业高度的轻型装配、检测工位来说，这类结构的实用性远高于固定高度的作业台，也不需要配套复杂的动力管线，安装部署的灵活性更强。
