塔式谷物烘干处理设备结构设计

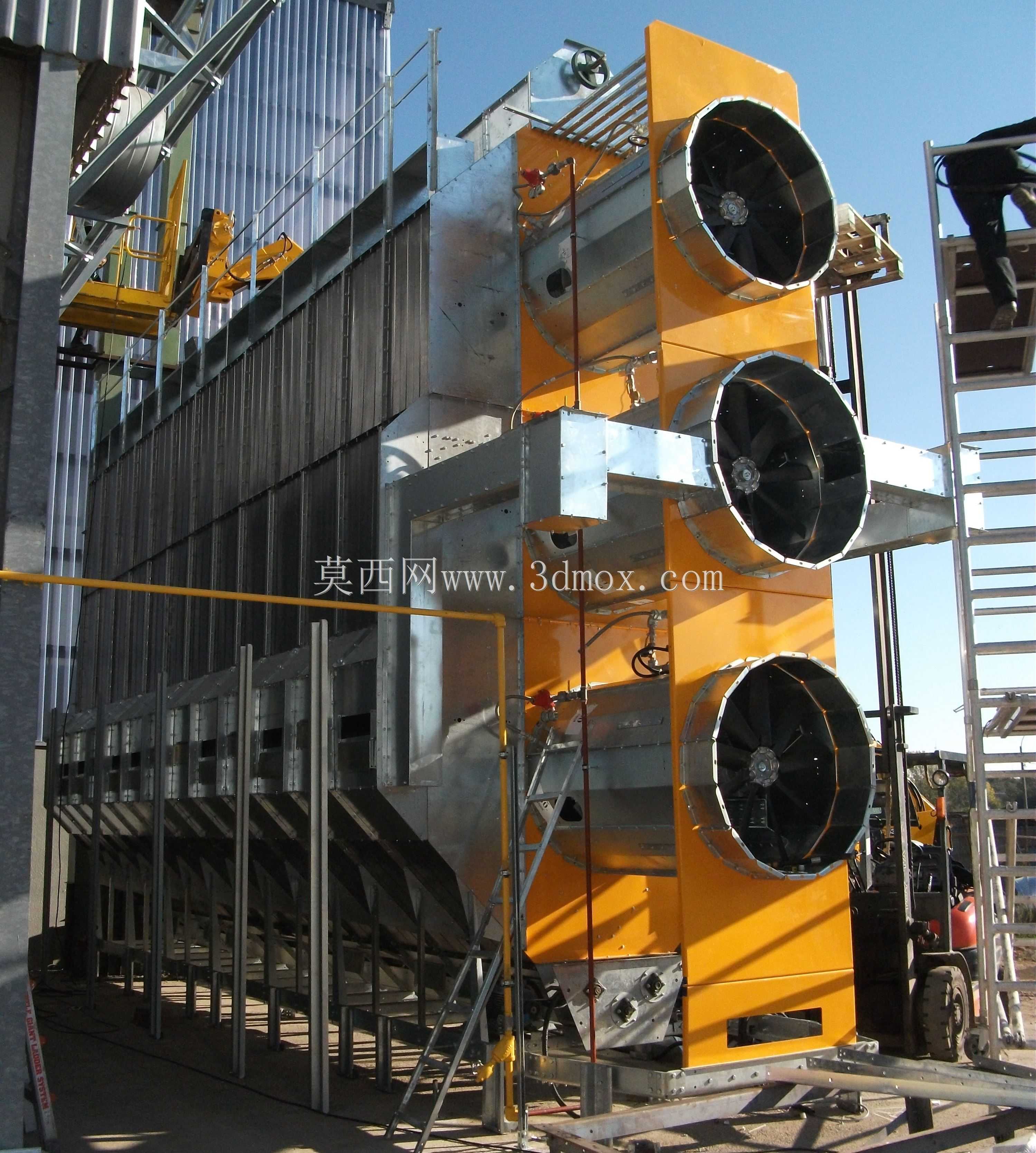

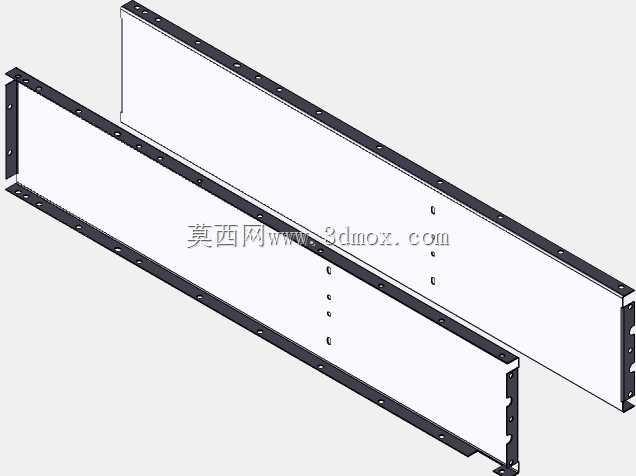

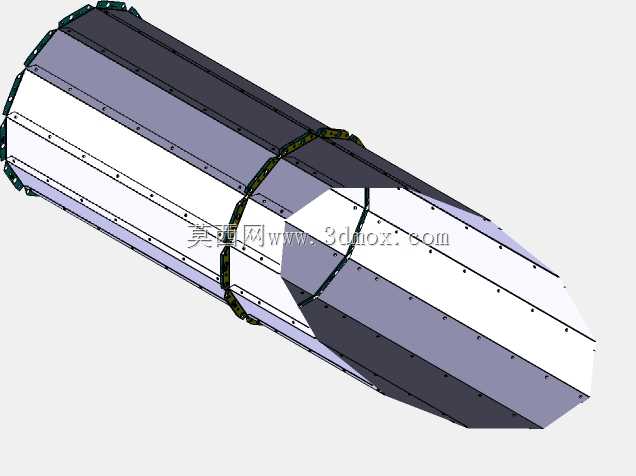

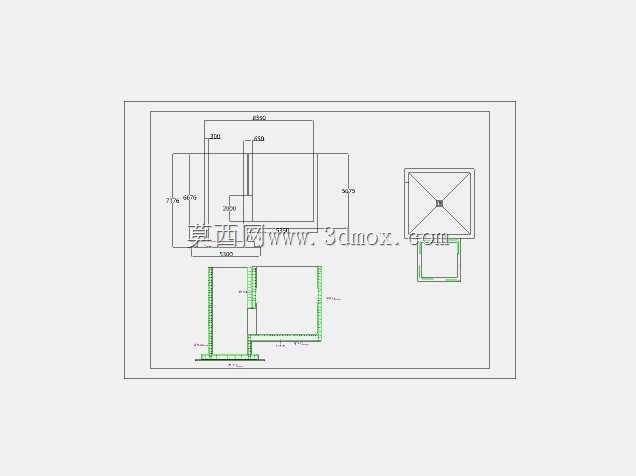

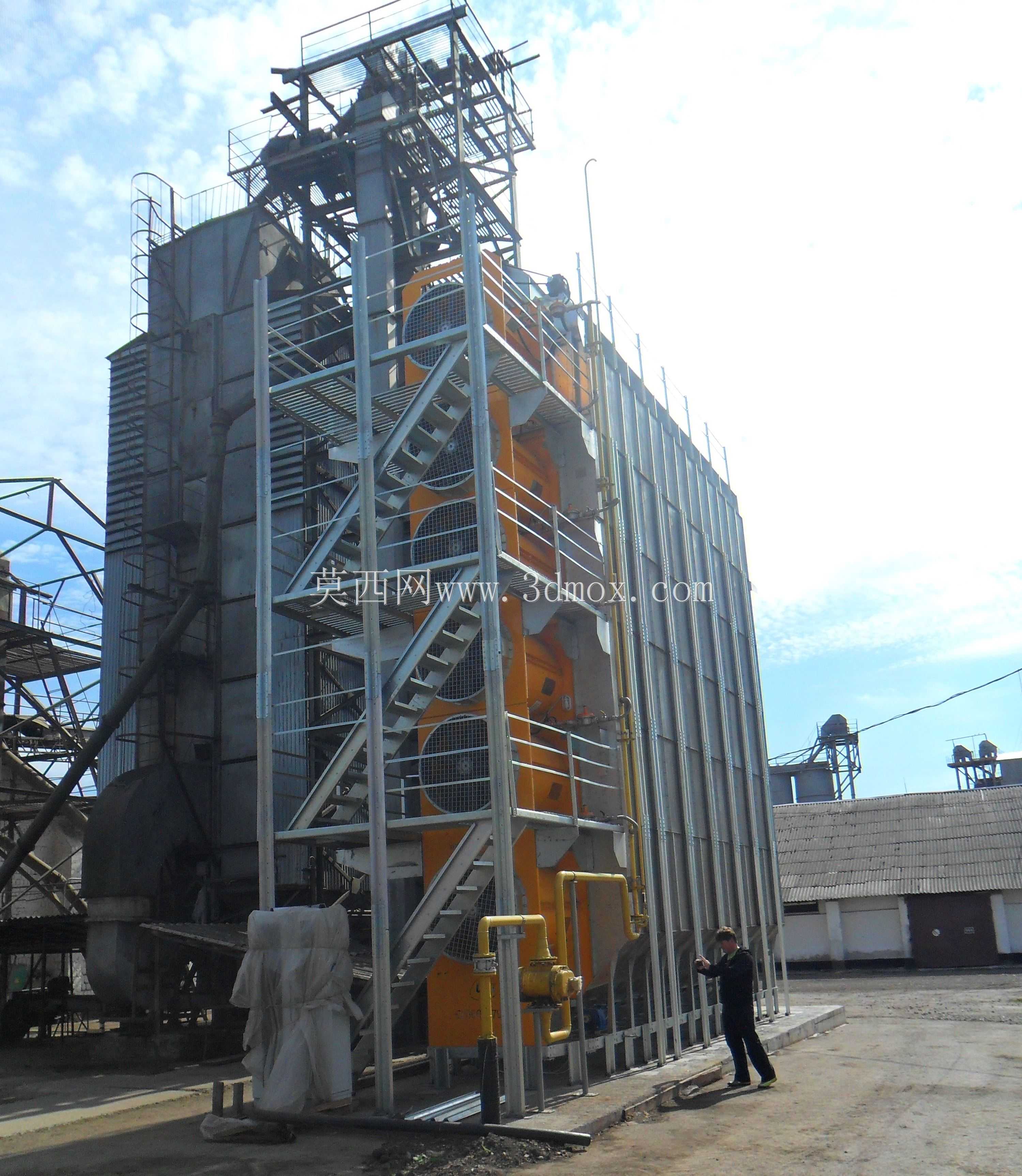

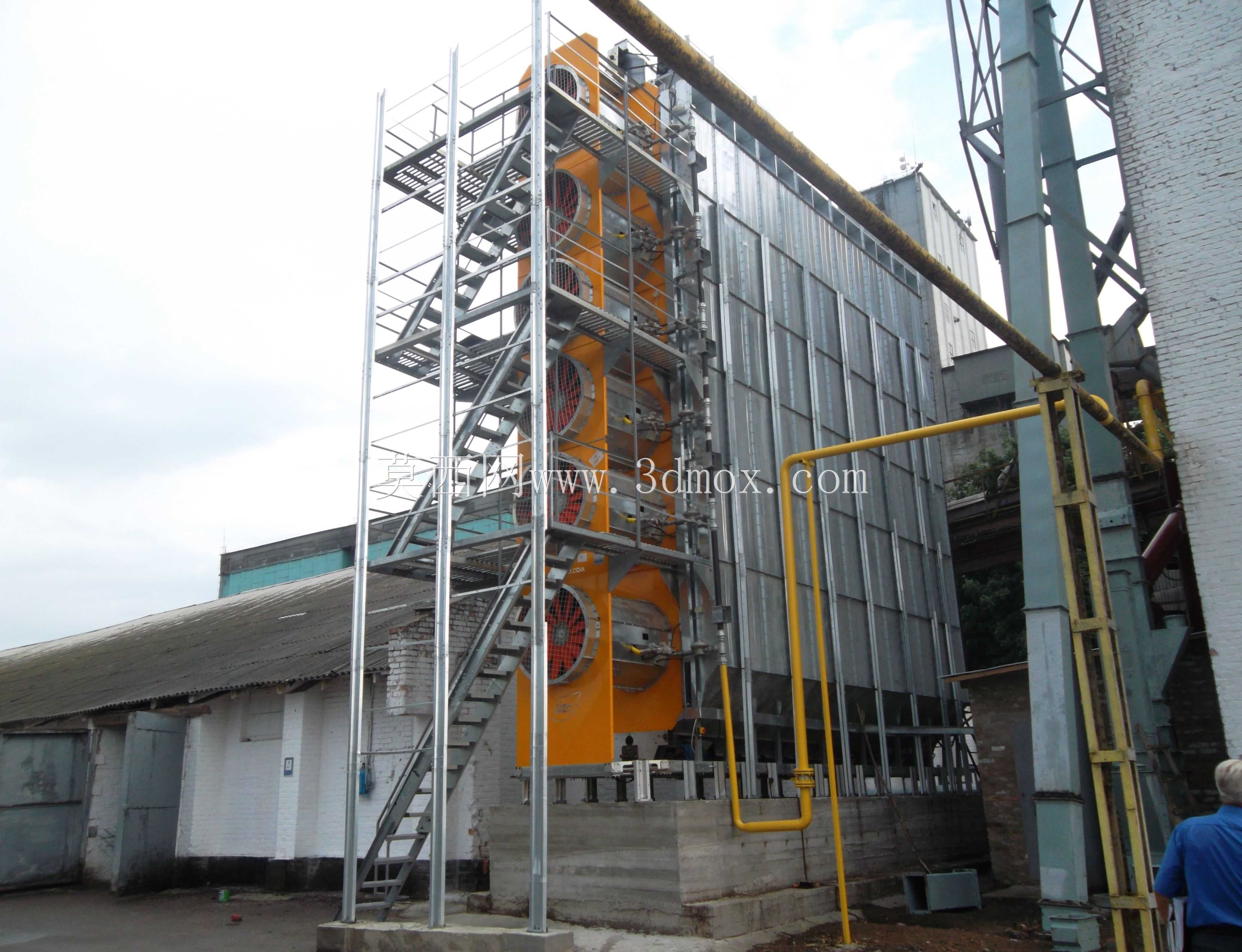

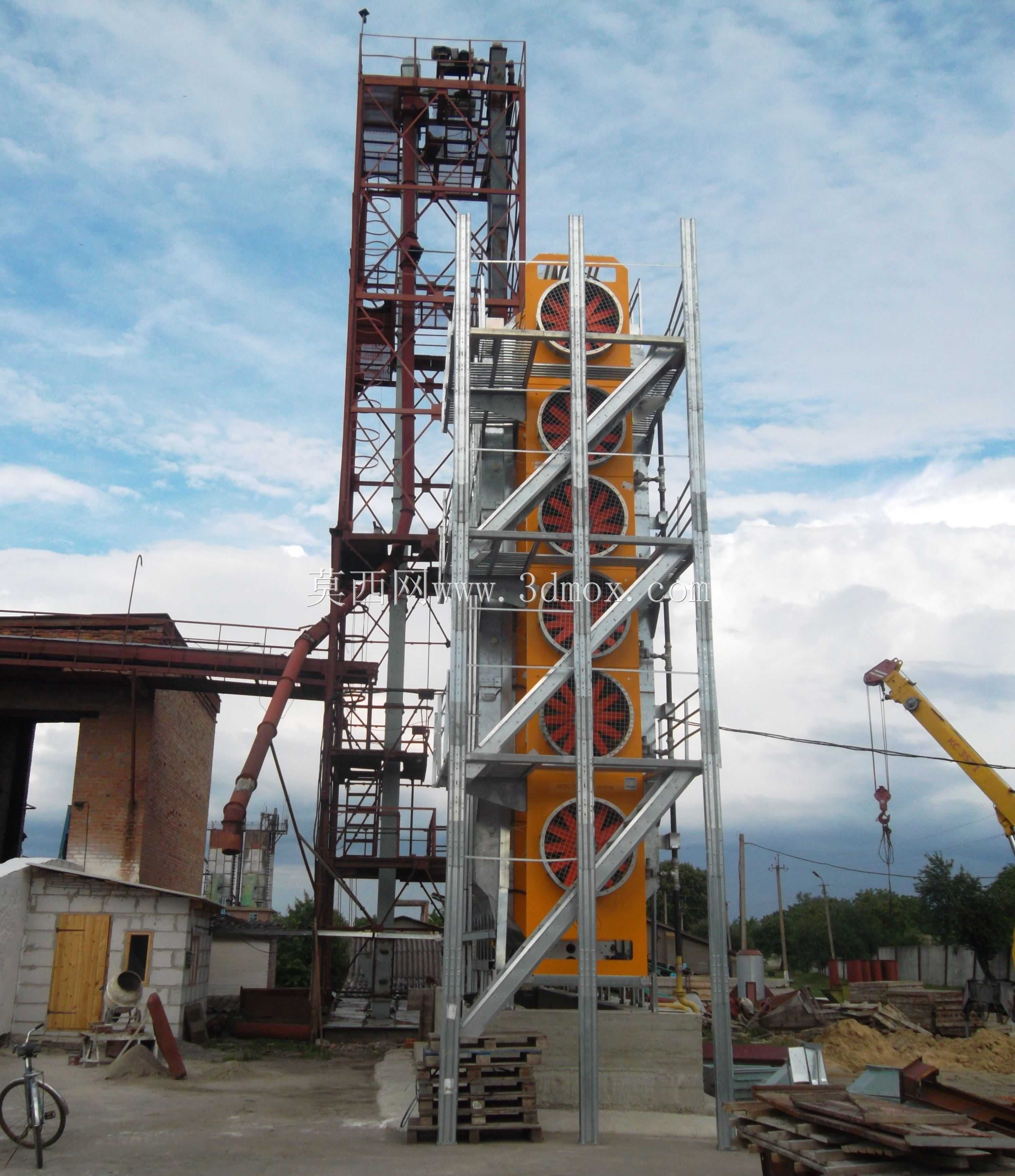

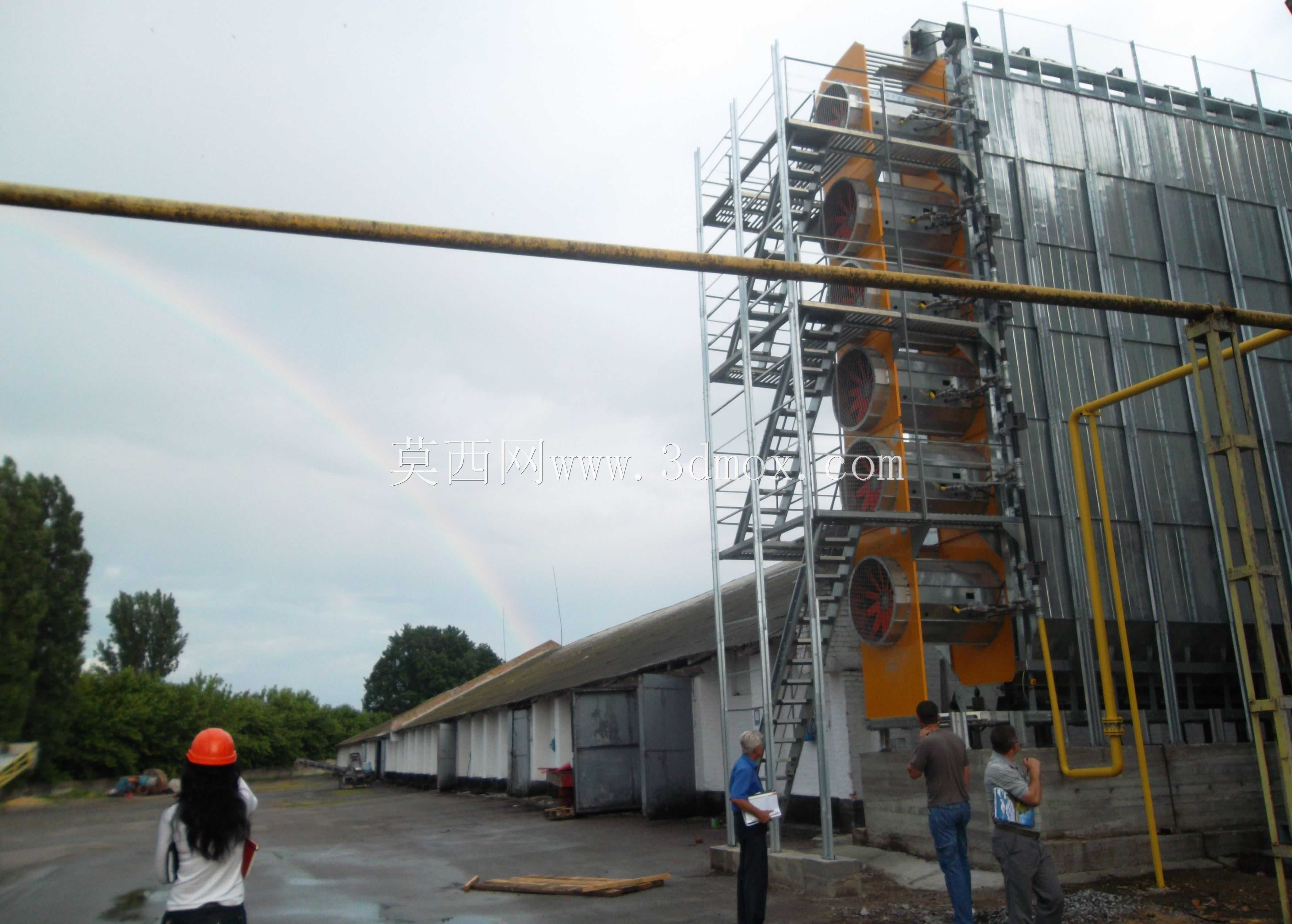

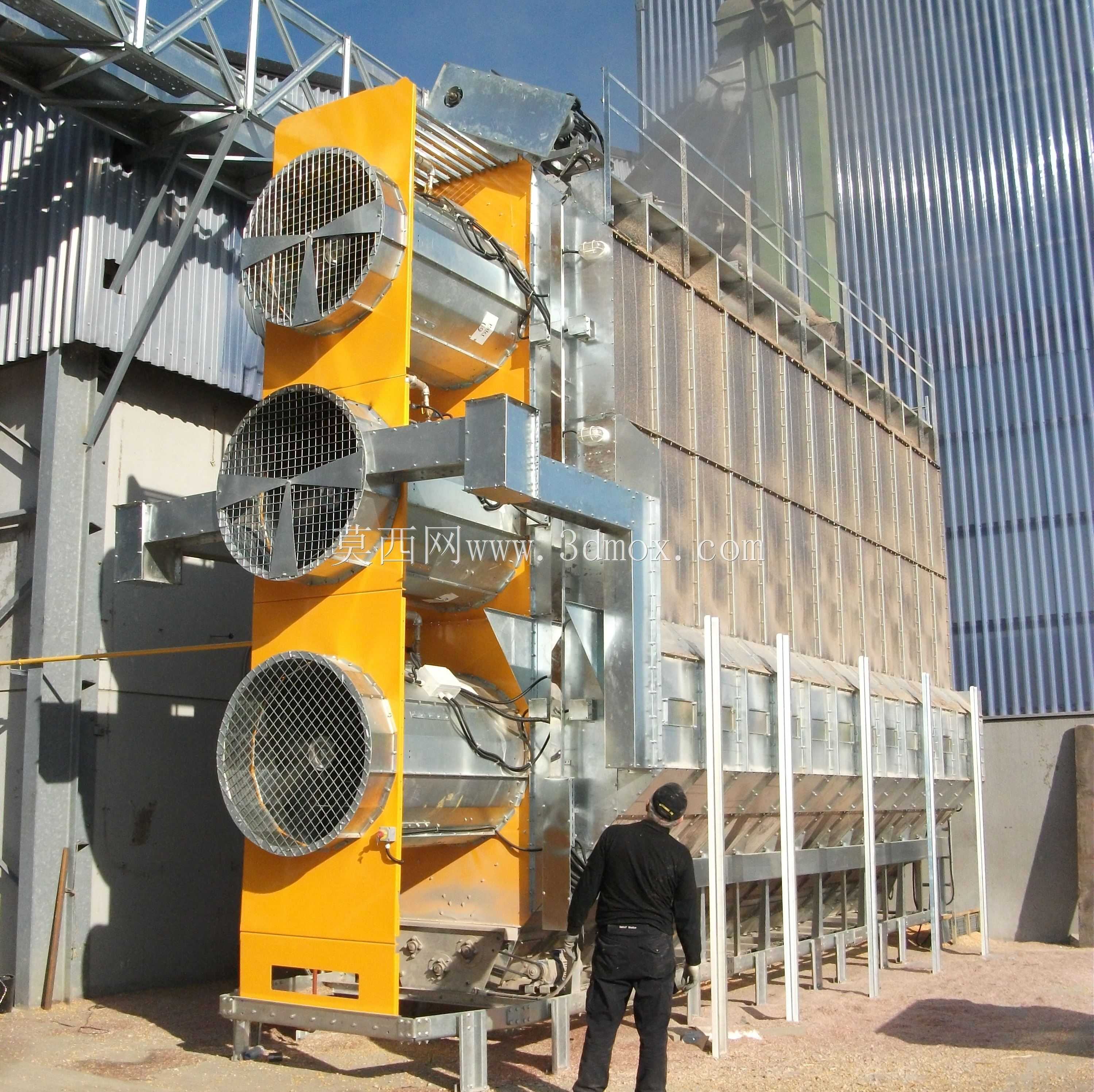

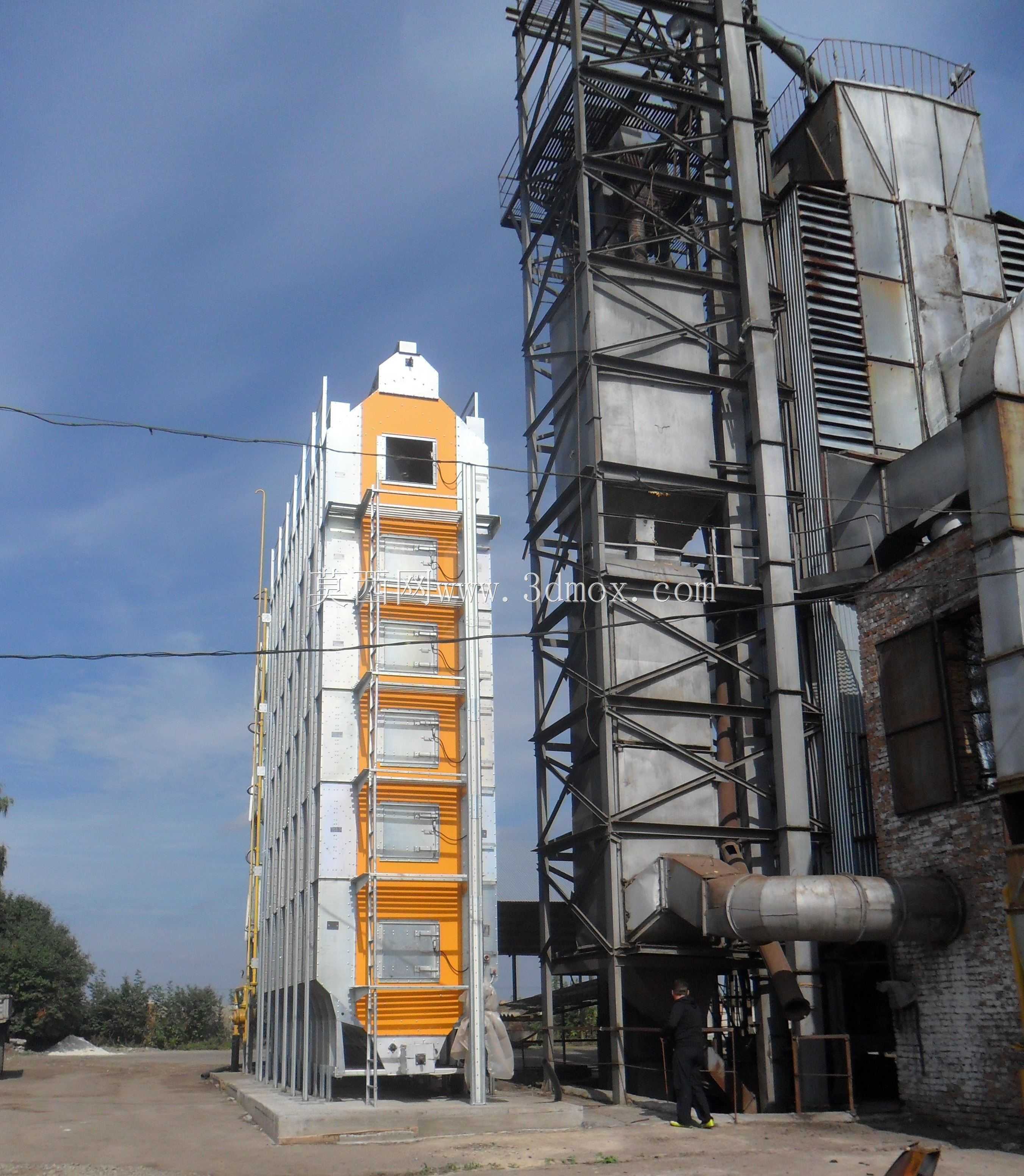

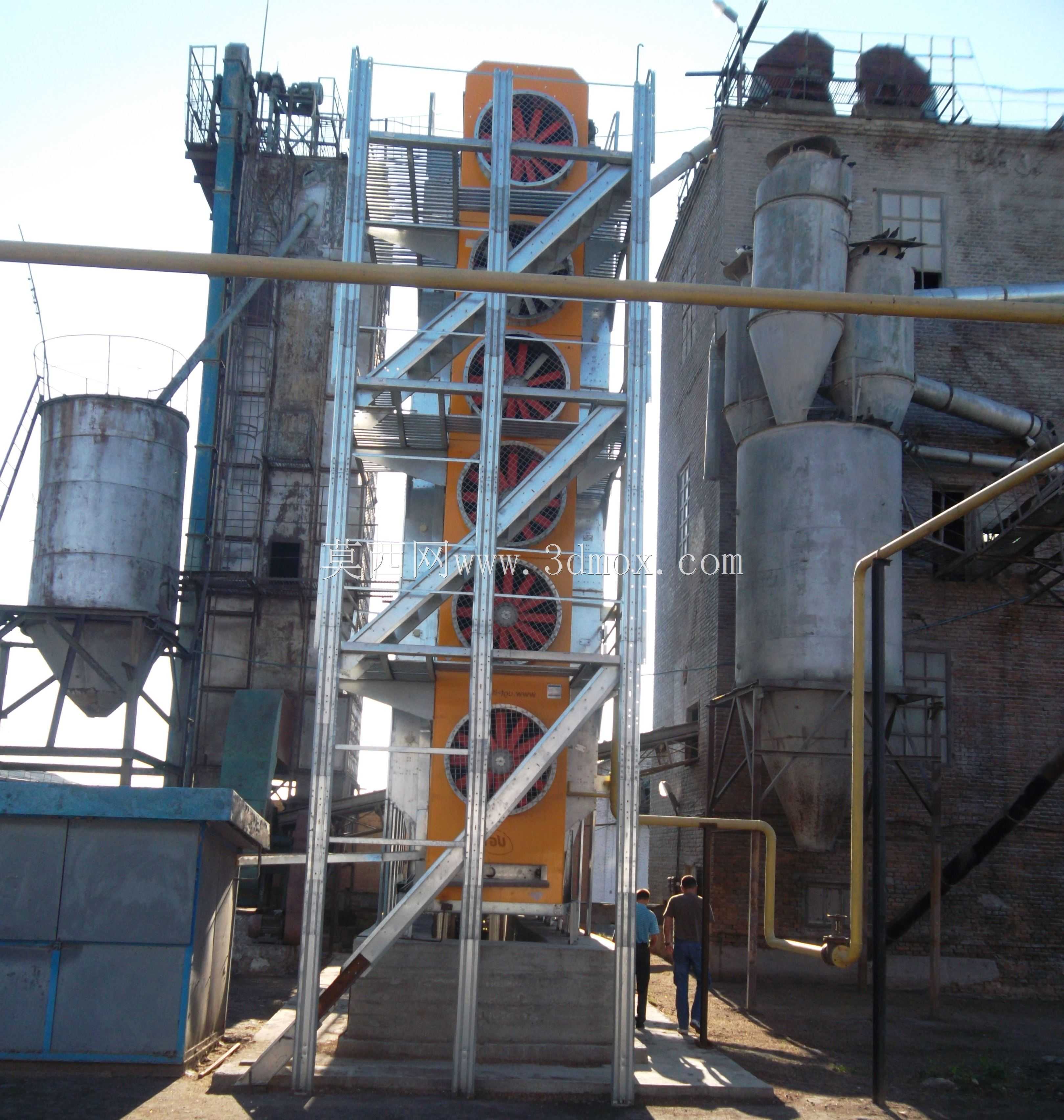

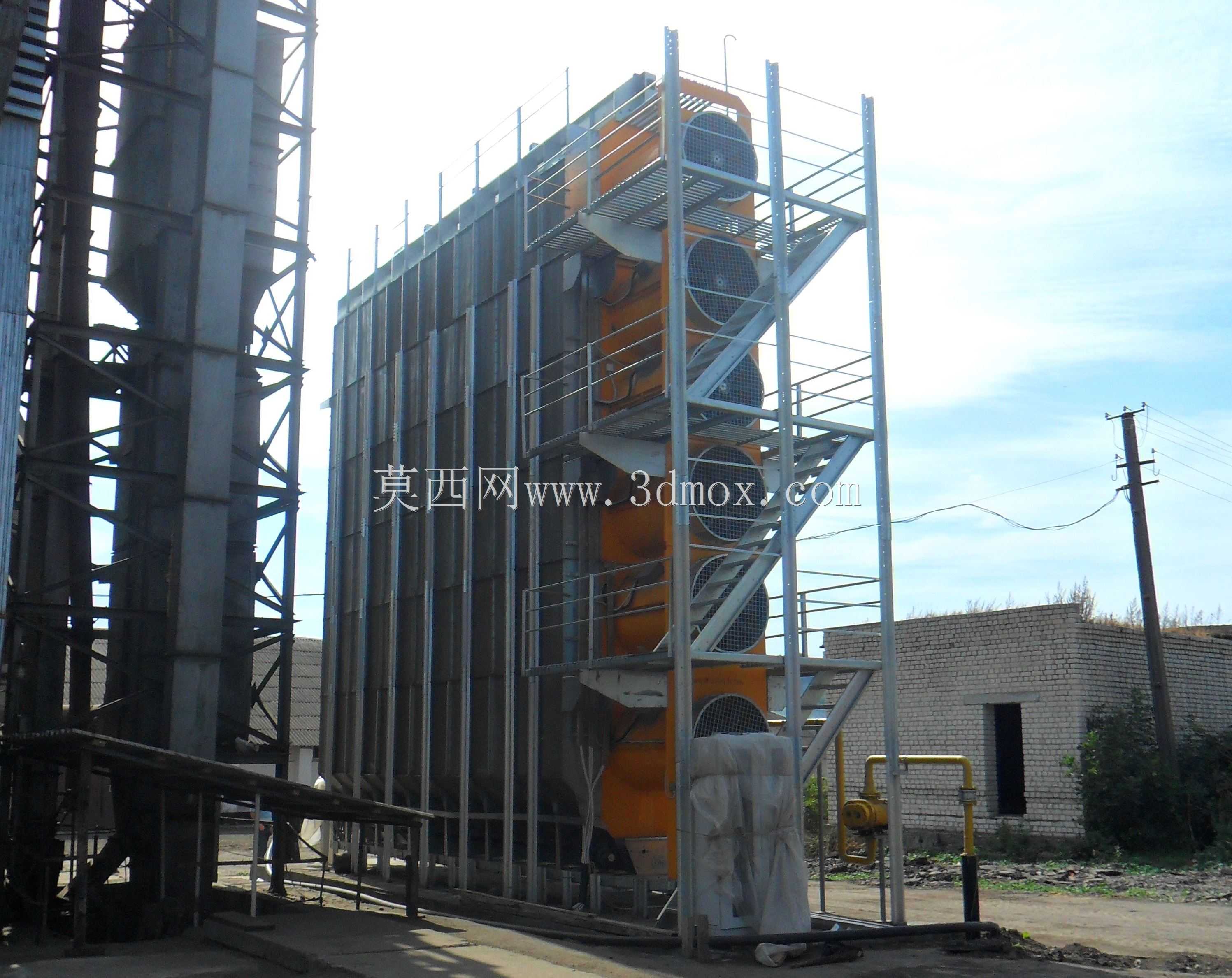

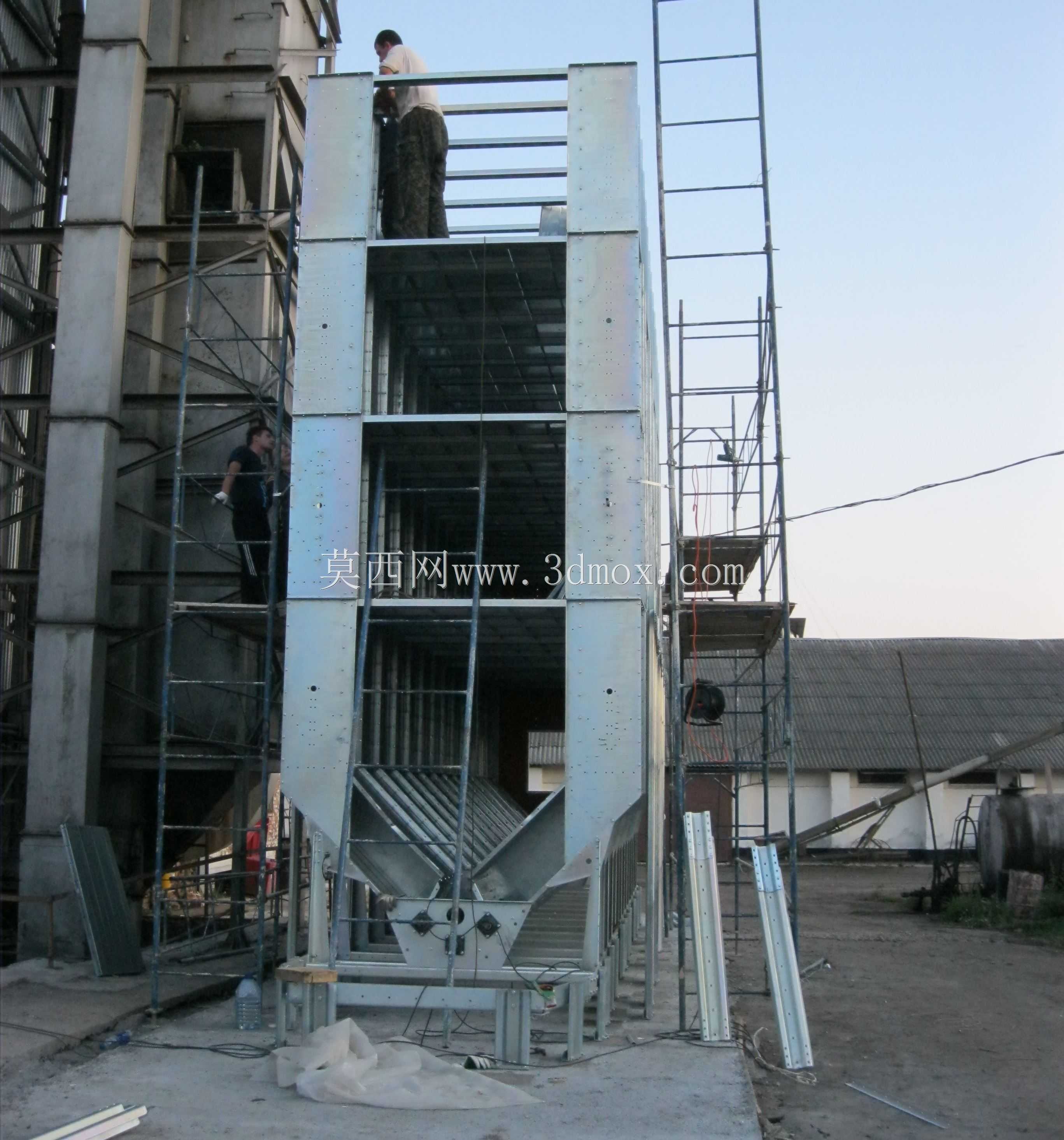

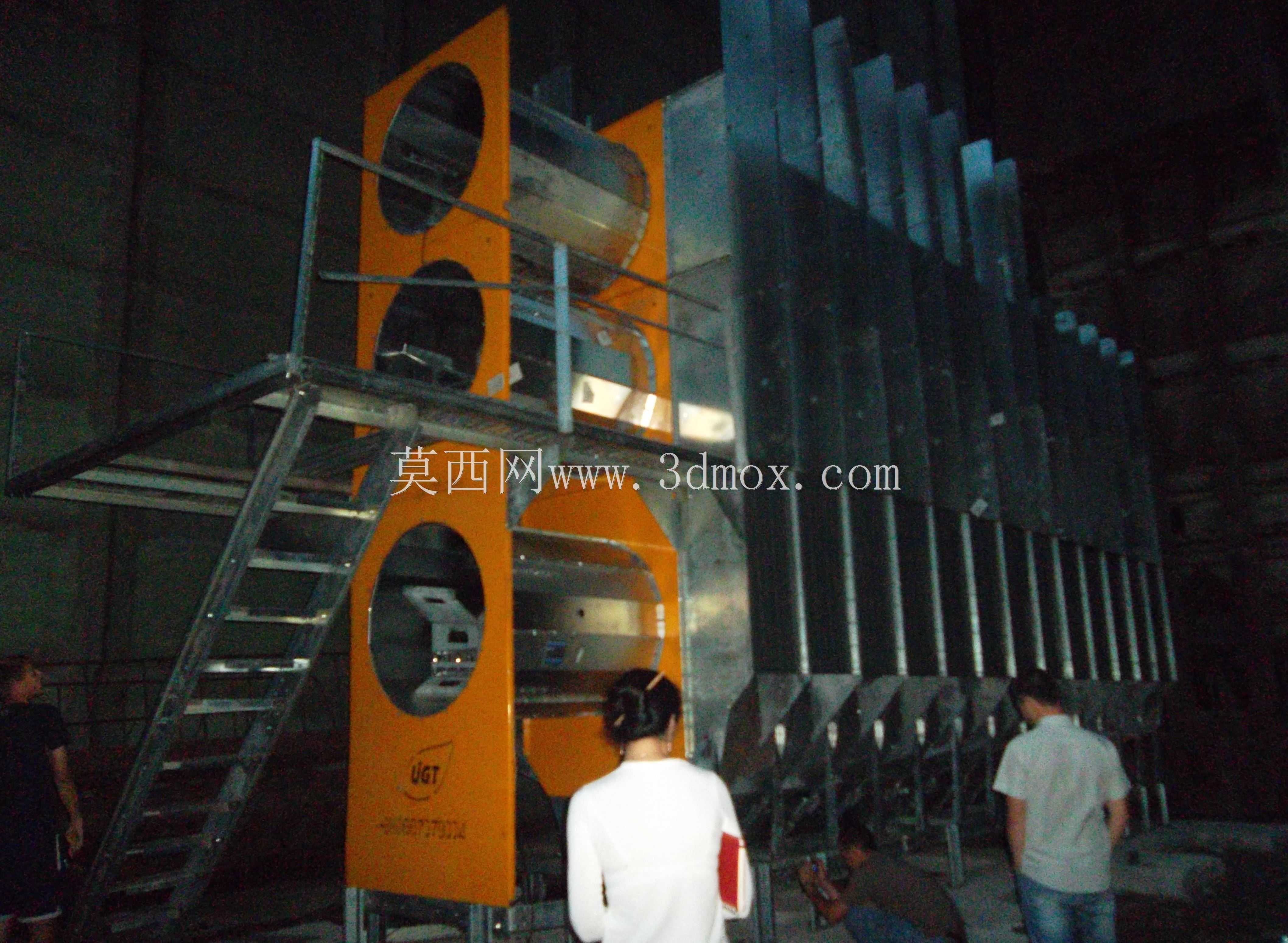

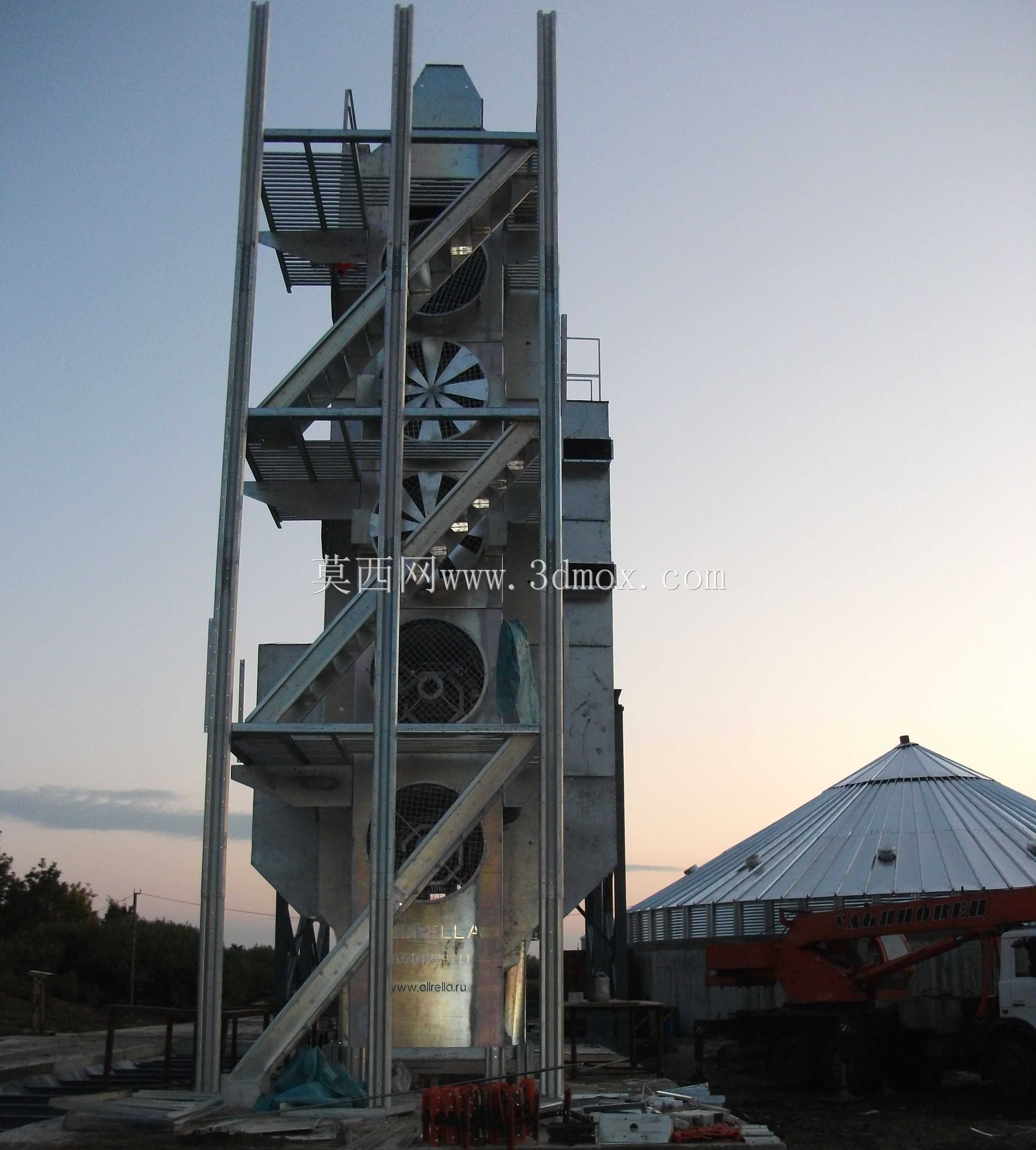

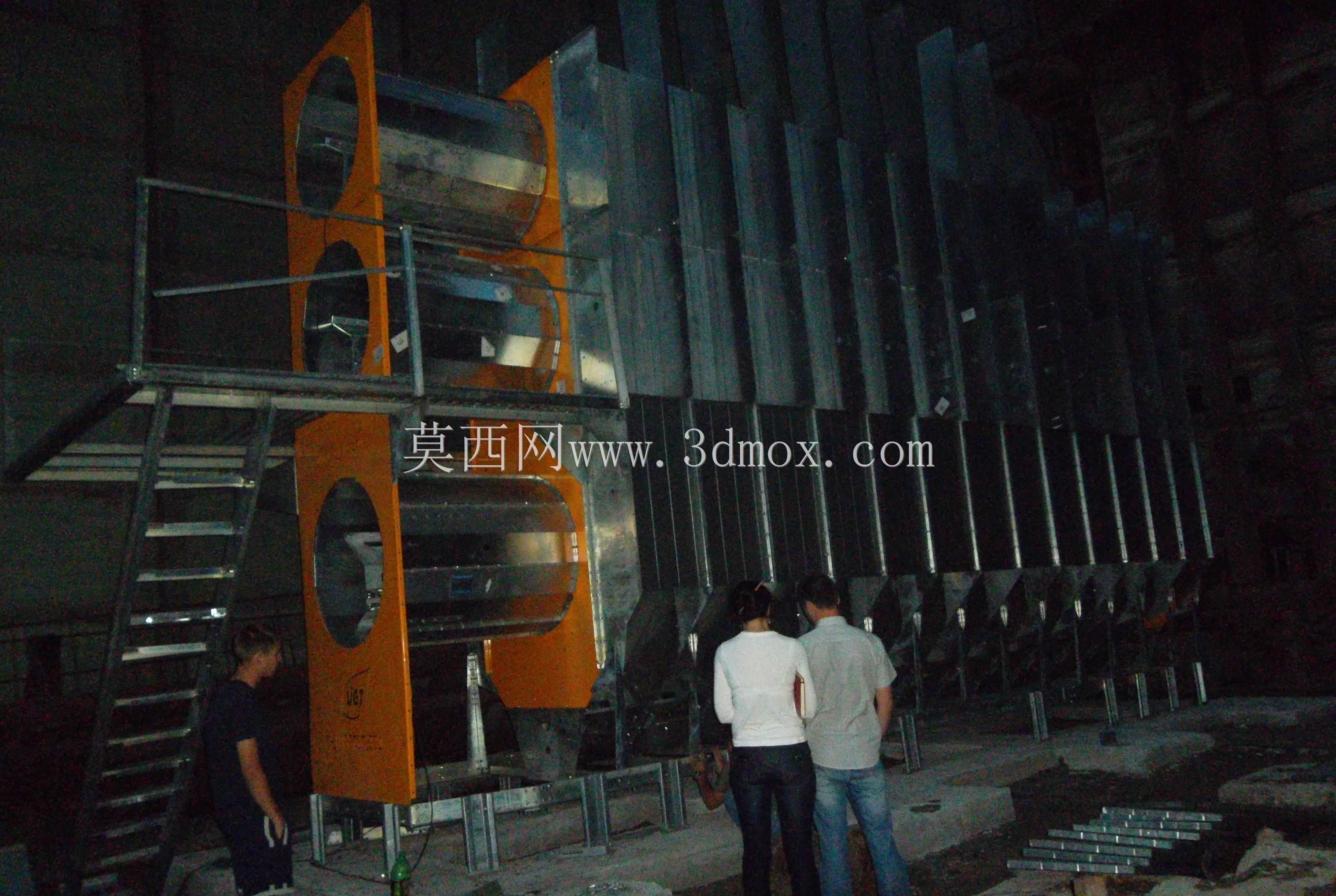

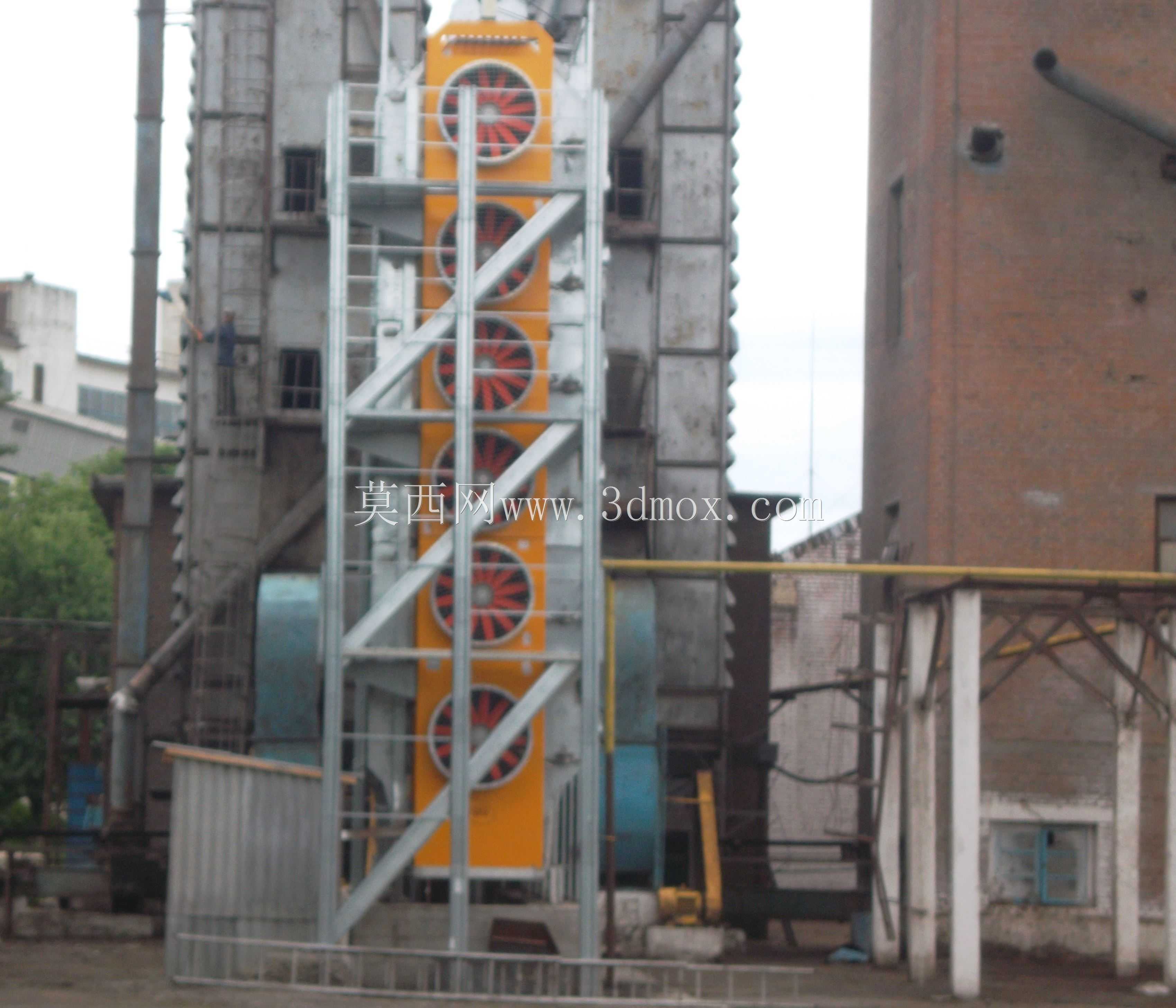

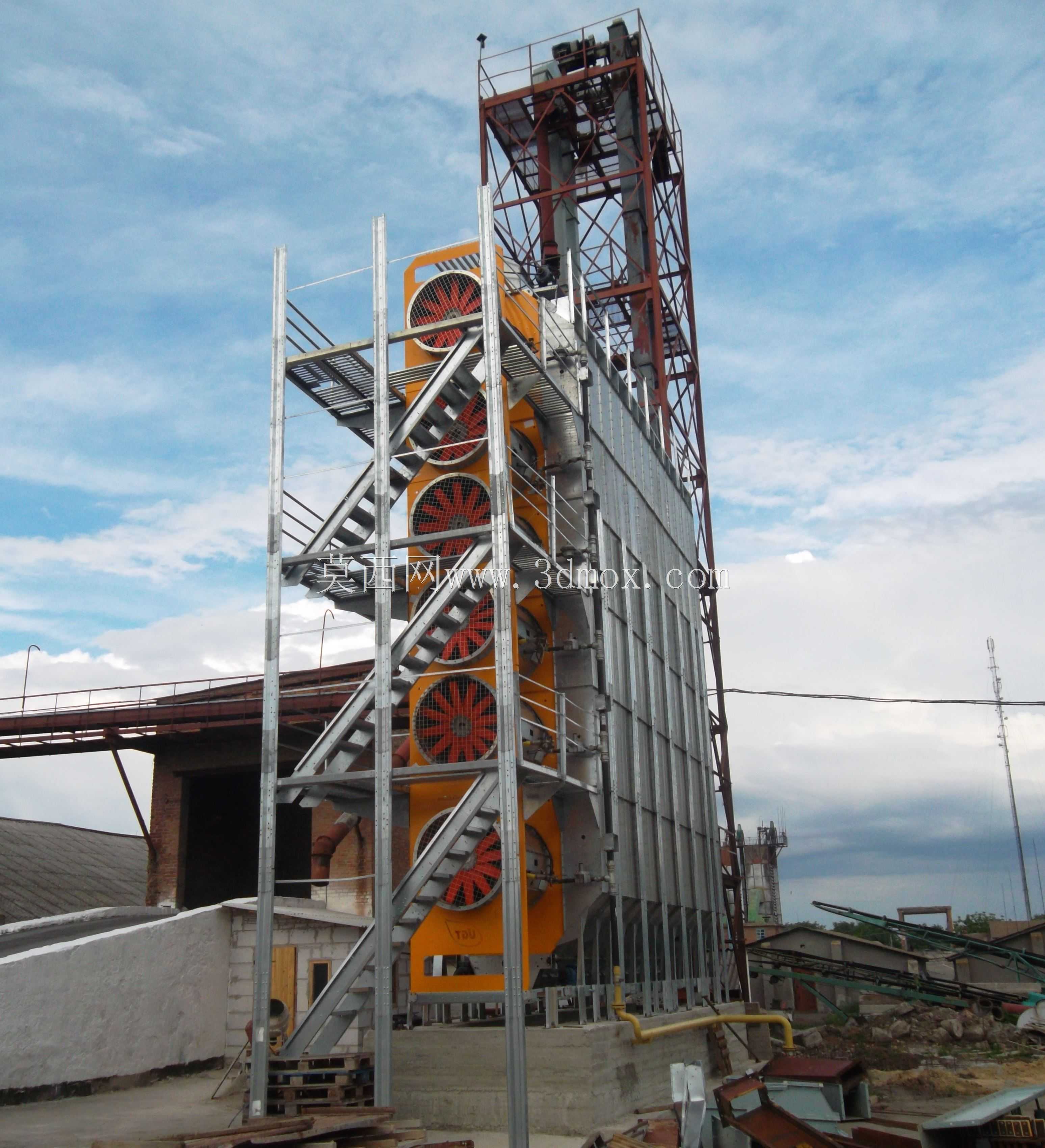

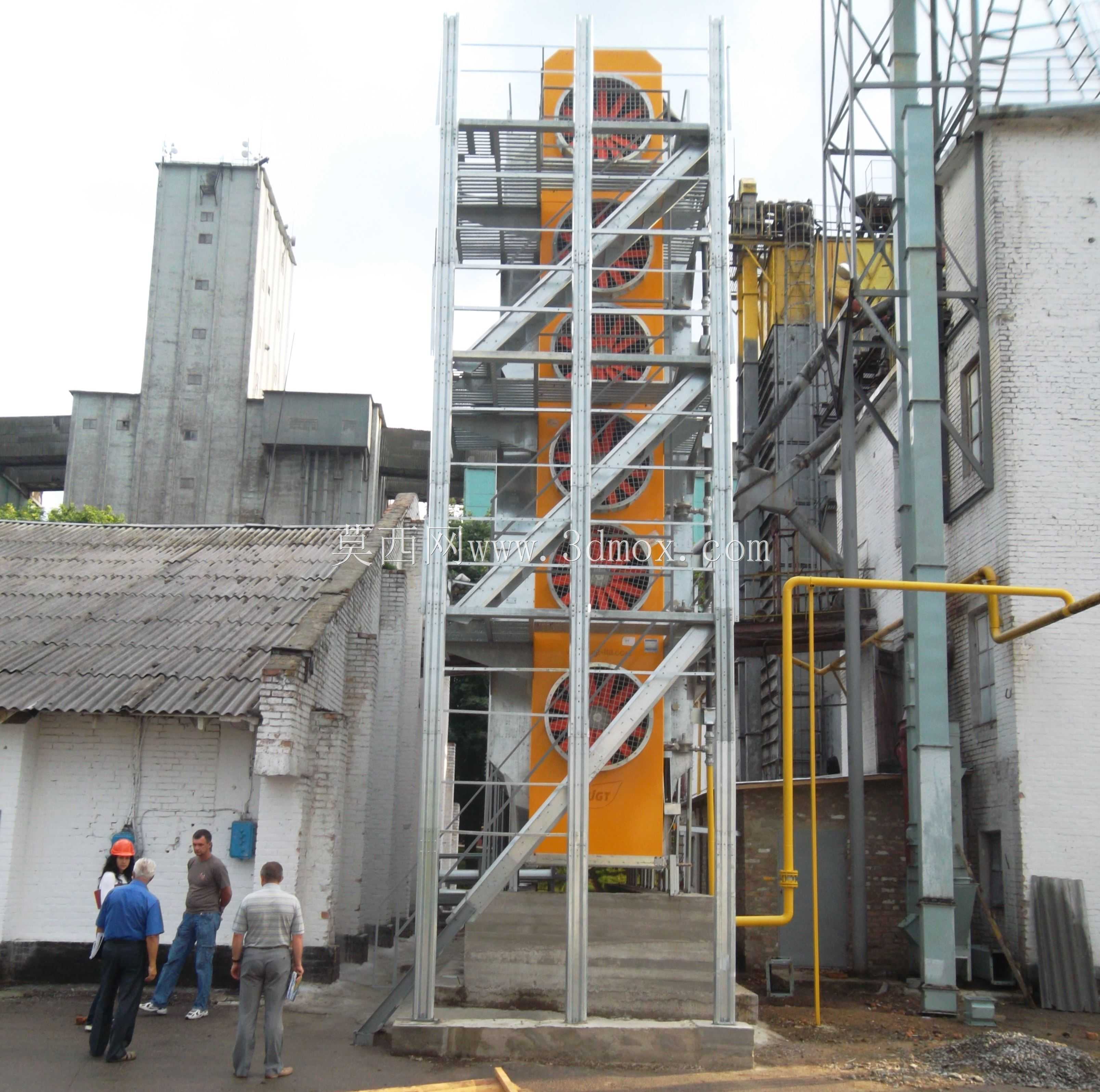

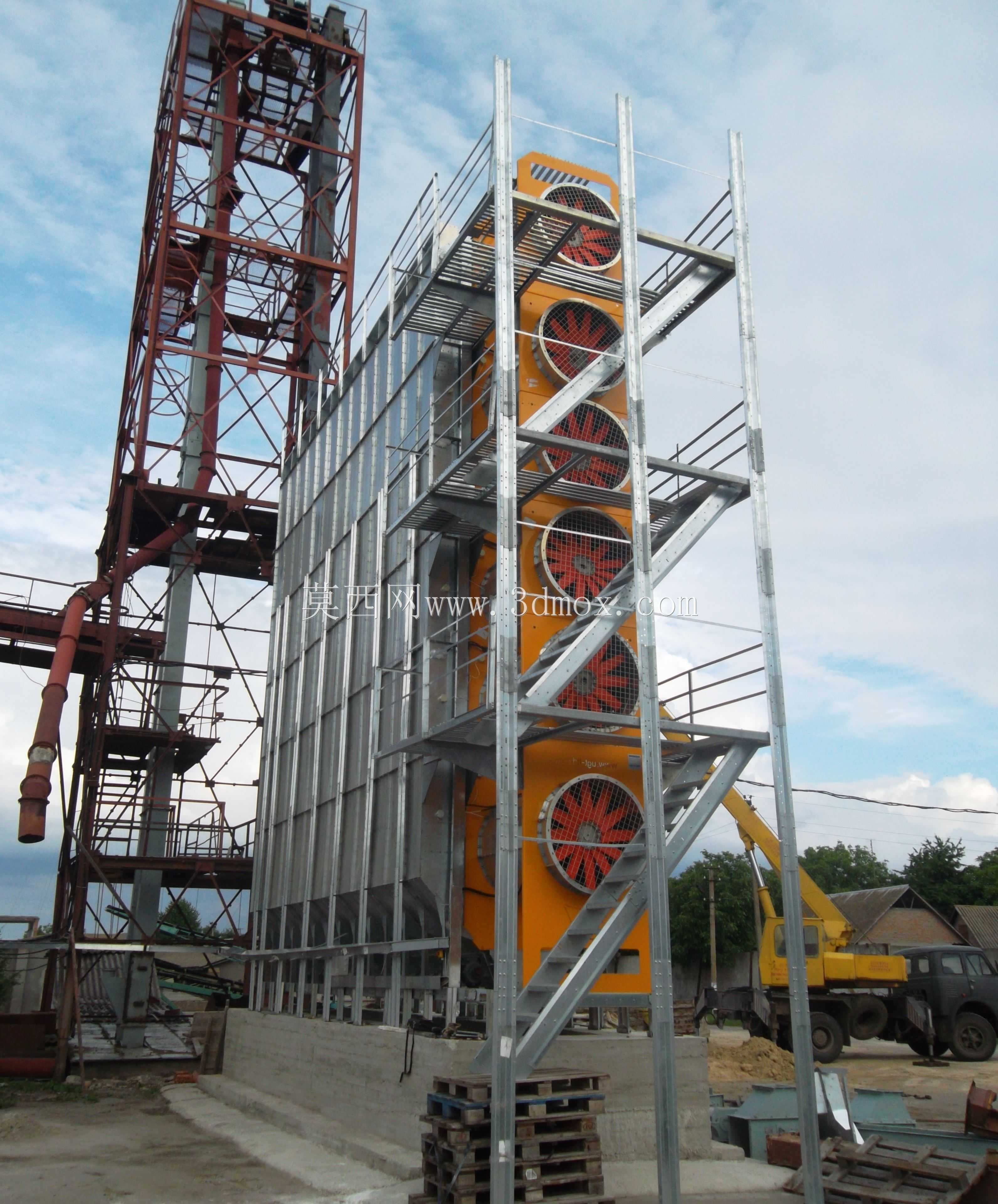

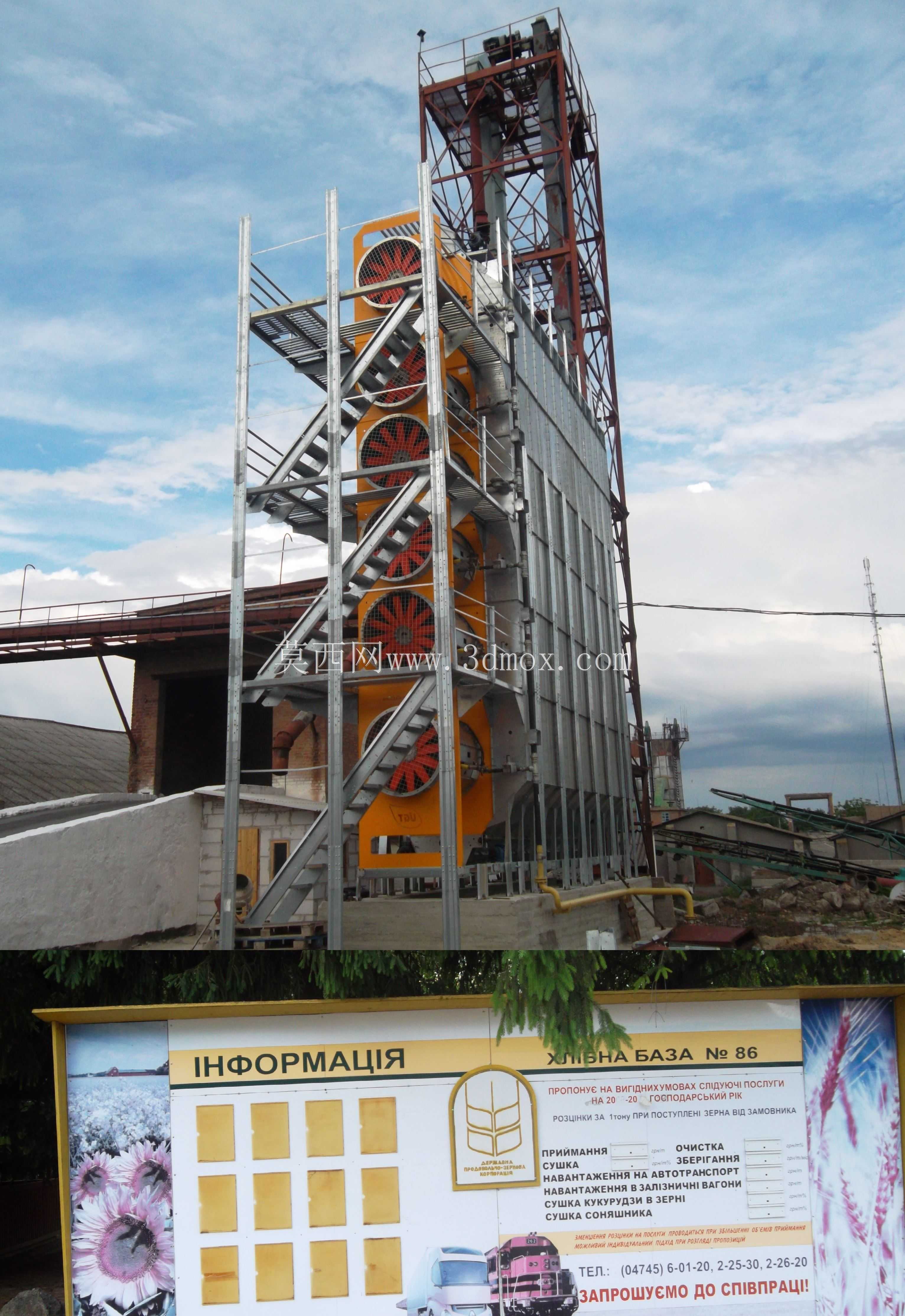

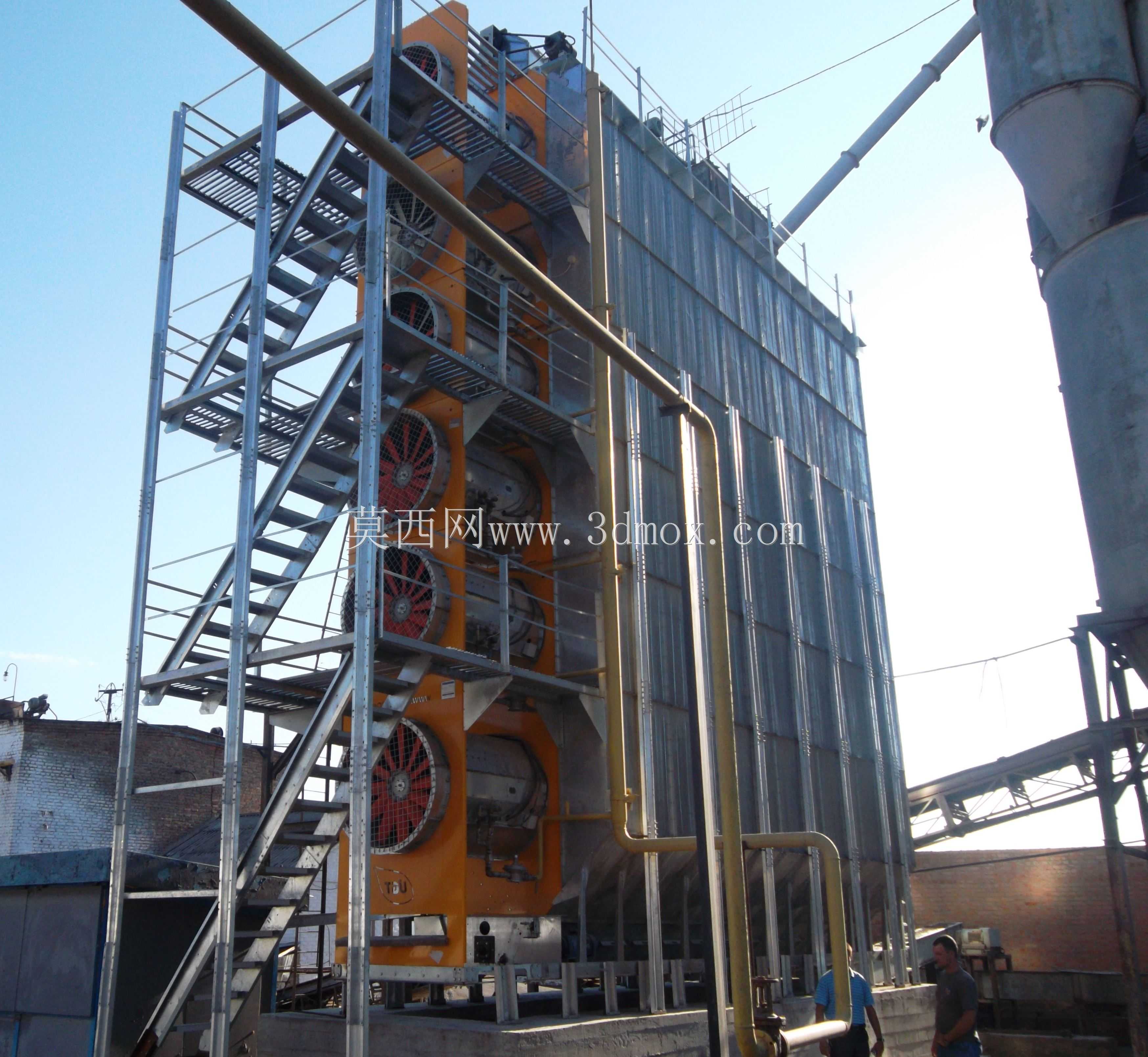

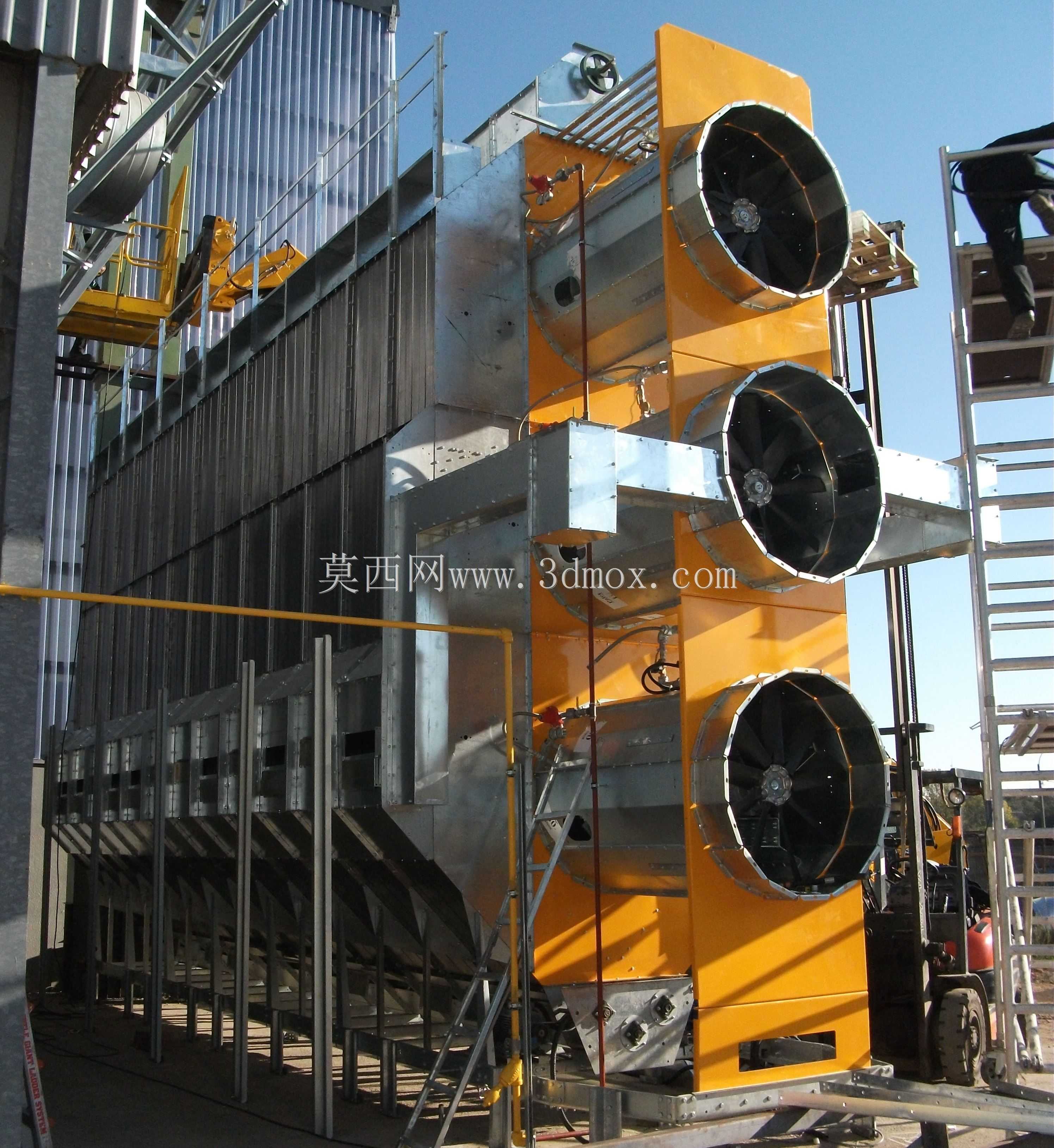

这套塔式谷物干燥设备的三维结构，完全贴合规模化粮食收储站点的实际作业场景设计，区别于小型家用烘干设备，其核心定位是处理百吨级批次的高水分原粮，覆盖玉米、小麦、水稻等主粮作物的产后降水作业，能在粮库、粮食加工厂区、规模化农垦区的固定作业点完成连续式干燥处理，避免收获期阴雨天气造成的粮食霉变发芽损失。从设备实际用途来看，其核心功能是通过可控的热风循环，在不破坏粮食品质的前提下，将原粮含水率从收获时的20%-30%区间降至安全存储标准的13%-14%区间，整套结构兼顾顺流、逆流干燥的工艺优势，不同塔段匹配不同的风温风速，避免粮食出现爆腰、焦糊等品质损伤。从功能特性的结构实现来看，设备主体采用立式塔架布局，外侧设置多层折返式检修爬梯与防护平台，满足日常运维、故障排查的人员通行需求；塔体侧面集成多组轴流通风单元，分层布置的通风道可以让热风均匀穿透粮层，避免出现局部干燥不均的死角；塔体下部设置进出料衔接结构，可直接匹配斗式提升机、带式输送机的来料接口，无需额外做非标转接设计，上部预留废气排出口，可外接除尘装置减少作业现场的粉尘外溢。设计过程中优先考虑了现场安装的边界条件，整套设备采用模块化分段结构，单段塔体尺寸适配常规公路货运的限界要求，无需特种运输设备即可转运至作业现场，现场拼装时仅需按照定位法兰对接即可完成主体组装，大幅缩短现场安装的施工周期；设备整体的安装基础预留了地脚螺栓的固定点位，可根据不同场地的地质条件匹配对应的基础承重设计，避免长期运行出现塔体倾斜、结构变形的问题。外形尺寸的设定上，塔体总高度匹配常规100-150吨批次处理量的产能要求，横向占地宽度控制在8米以内，长度可根据实际产能需求做模块化拓展，不会对场地的现有输送线路布局造成过多干涉；爬梯与防护平台的外伸尺寸预留了足够的人员操作空间，同时不会超出整体设备的安全防护边界，避免现场作业时人员与周边输送设备发生碰撞。结构细节上，塔体内壁的粮流通道做了顺滑过渡设计，避免粮食流动过程中出现积料、搭桥的问题，通风单元的固定结构采用快拆式设计，后期更换风机、清理通风网板时无需拆解主体塔段，可直接从外侧作业平台完成维护操作，大幅降低后期运维的人力成本。
